隧道衬砌施工用钢模台车结构设计

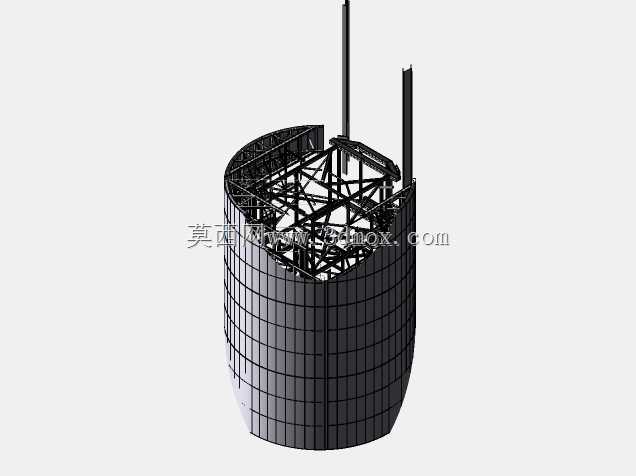

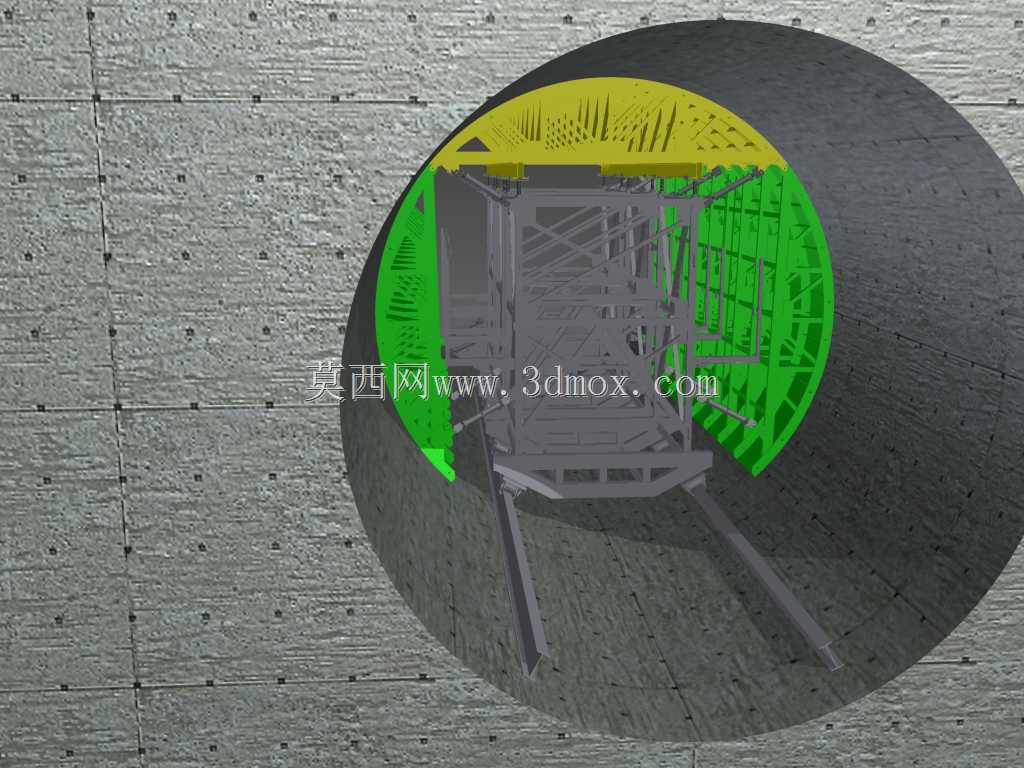

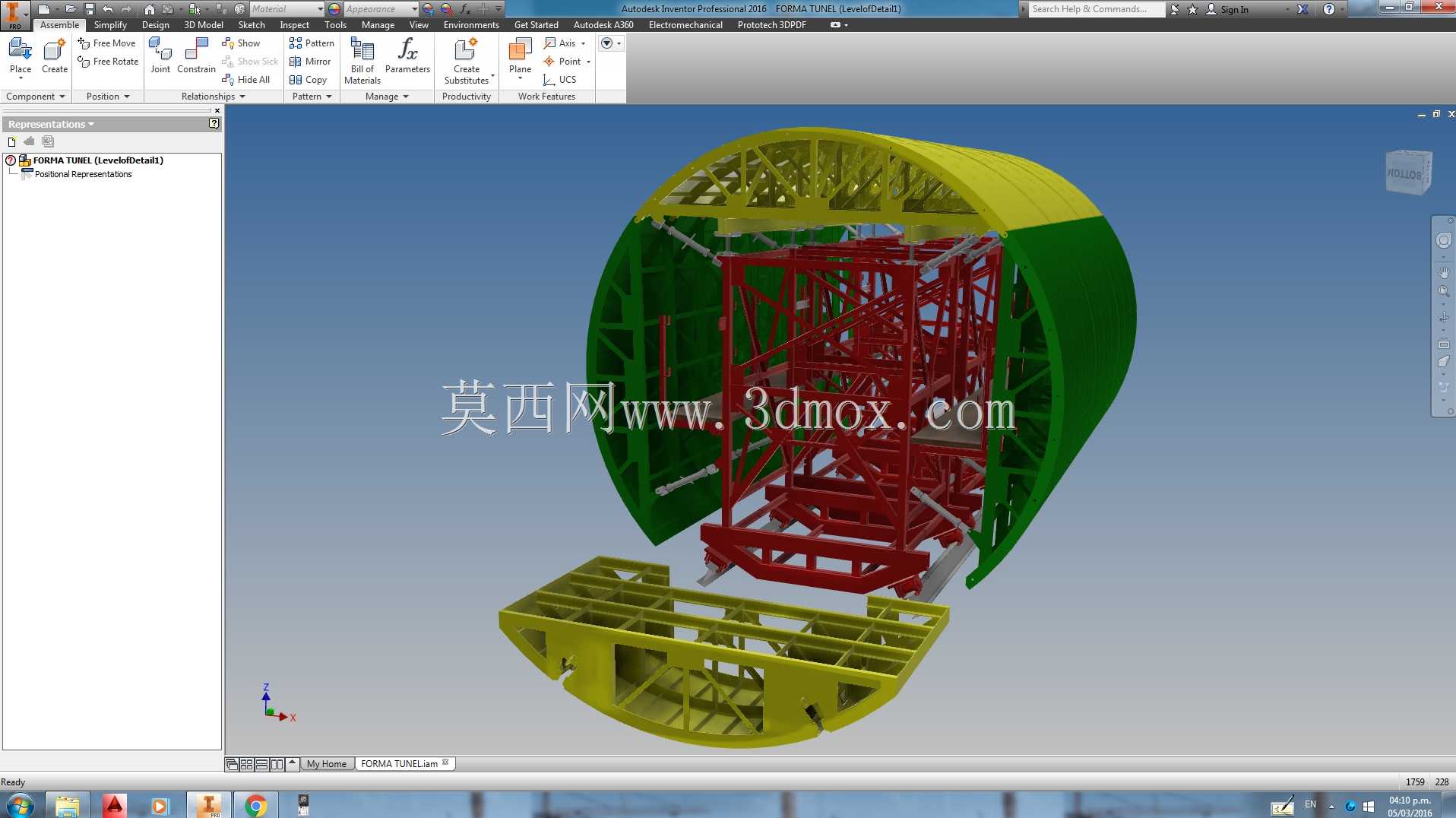

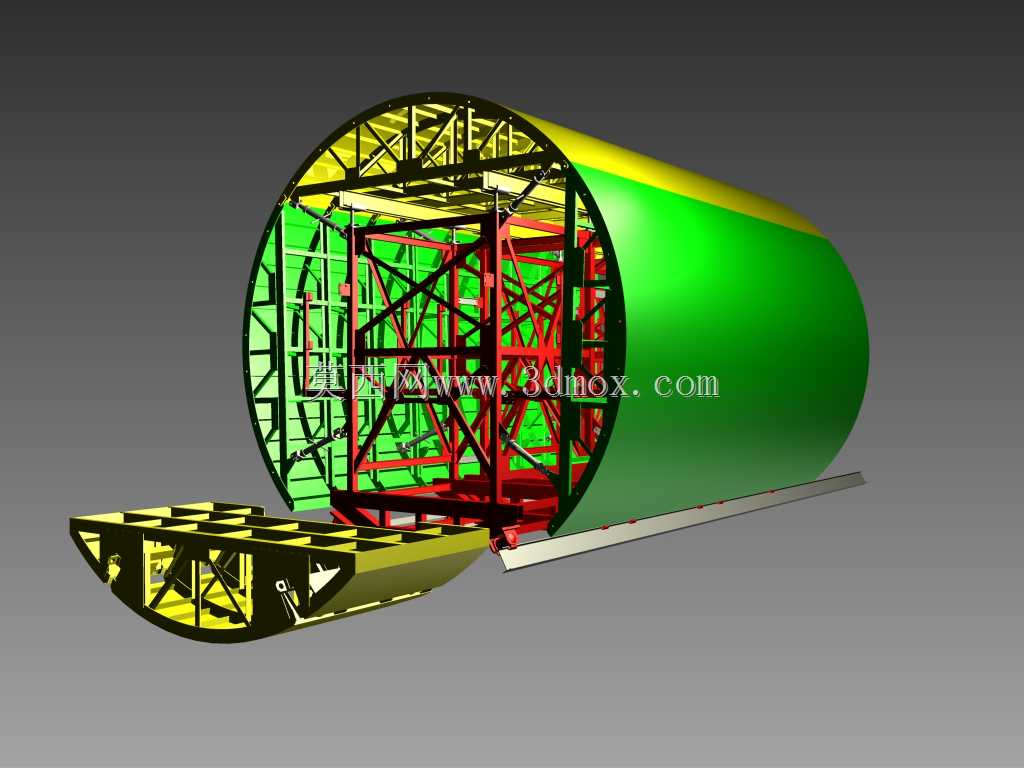

　　该结构为隧道混凝土衬砌施工的核心成型工装，主要应用于山岭隧道、城市地下管廊、水工隧洞等暗挖作业场景，承担现浇混凝土衬砌的成型支护功能，是隧道二次衬砌工序中决定衬砌表观质量、成型精度的核心设备。从结构设计逻辑来看，整体采用环形闭合钢框架作为主承载基体，外轮廓严格匹配隧道设计内净空断面，内部设置多道交叉斜撑与横向连接梁，形成稳定的空间桁架受力体系，可有效抵消混凝土浇筑过程中产生的侧向压力、竖向浮力及振捣荷载，避免模板出现跑模、变形、漏浆等施工问题。结构设计阶段充分考虑了现场施工的安装边界与作业需求，整体断面尺寸完全适配对应隧道的开挖净空要求，模板面板采用分块拼接设计，单块模板重量控制在现场起重设备的额定吊装范围内，

　　便于洞内狭小空间下的转运与拼装作业；内部预留的中空通道可满足施工人员通行、混凝土输送管道布设、振捣设备操作的空间需求，无需额外搭设独立操作平台。主框架的支撑节点采用铰接与螺栓连接组合的形式，既保证了整体结构的承载刚度，也可在断面尺寸微调、转场拆卸时快速拆解，减少现场焊接作业量，适配隧道施工逐段推进的作业节奏。模板边缘设置有定位止口与密封槽，拼接时可通过定位销快速对齐，配合密封胶条实现拼缝的严密贴合，避免混凝土浇筑时出现漏浆导致的衬砌表面蜂窝麻面问题。结构受力计算阶段，针对混凝土浇筑时的侧压力分布规律，对底部、侧部、顶部的支撑梁截面做了差异化设计，底部承载区域采用加厚型钢构件，顶部区域在保证刚度的前提下适当优化截面尺寸，

　　控制整体结构自重，降低对洞内行走轨道的荷载要求。该结构的设计充分贴合隧道施工的复杂工况，可在高湿、粉尘的洞内环境下长期保持结构精度，重复周转使用过程中仅需更换易损的密封件与连接螺栓，维护成本较低，能够有效提升隧道衬砌施工的成型效率，减少后期衬砌表面的修补工作量，保障隧道衬砌的结构厚度与净空尺寸符合设计要求。
