PP材质通讯设备防护成型模具结构

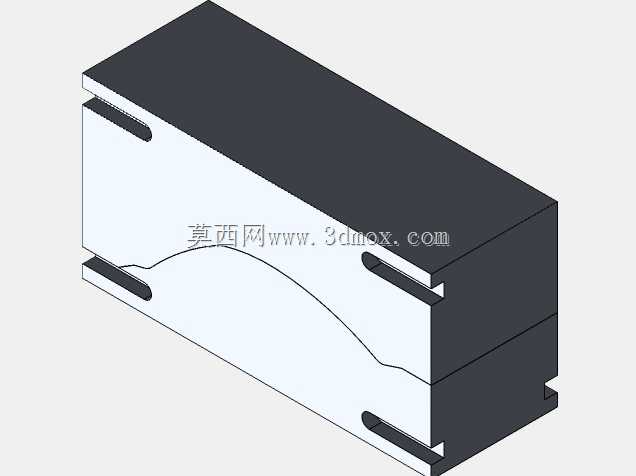

　　这套成型结构针对通讯类外设防护件的量产需求开发，适配PP材质的收缩特性做了针对性的型腔补偿设计，日常生产中主要用于通讯终端配套保护部件的注塑成型作业，产出的防护件直接装配在手持通讯设备外侧，承担跌落缓冲、边角防磕碰、日常握持防滑的实际作用，在户外作业通讯设备、工业手持通讯终端的配套配件生产场景中应用广泛。从结构设计逻辑来看，整套模具的分型面顺着防护件的弧形外轮廓走势设置，避开了产品外观面的熔接痕预留位置，型腔侧的曲面加工精度直接决定防护件外表面的贴合度，实际生产中能保证成型后的防护件与通讯设备壳体的装配间隙控制在0.15mm以内，不会出现装配后翘边、扣合不紧的问题。模架部分采用标准模坯搭配定制型腔镶件的结构，

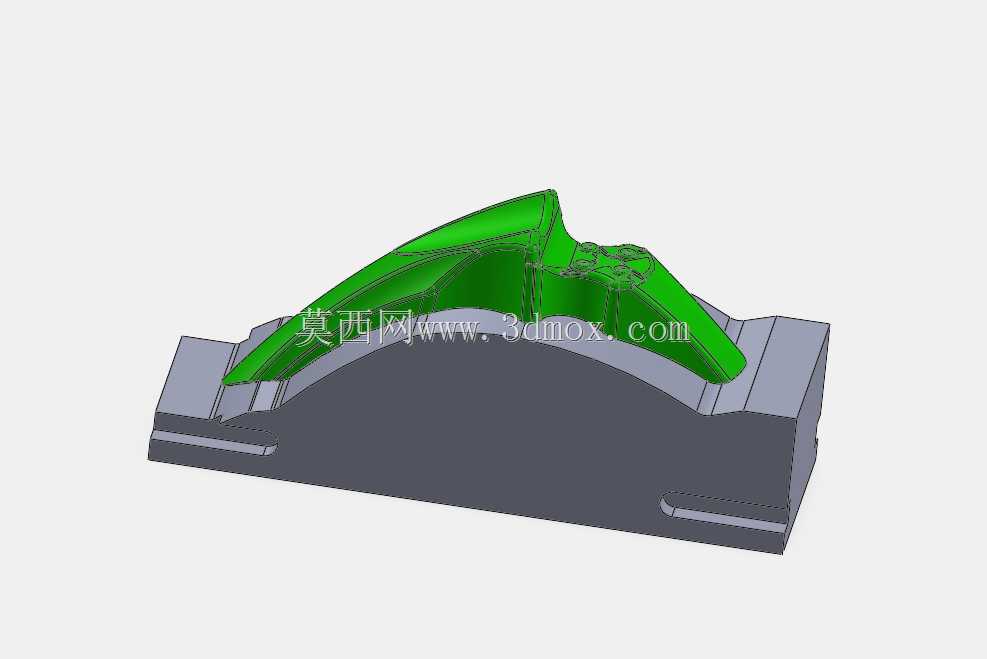

　　下模的弧形承托结构完全匹配防护件的内曲面弧度，合模时的贴合压力均匀分布在整个成型面，避免PP材质充模时出现局部缺胶、飞边过厚的问题。针对PP材料成型时的收缩率特性，型腔尺寸在产品标称尺寸基础上做了对应比例的预放大，同时在绿色标识的型腔区域设置了渐变式的排气槽，深度控制在0.02mm，既能保证充模时型腔内的空气顺利排出，避免产品表面出现困气银丝、烧焦缺陷，又不会让熔融PP料渗入排气槽形成难以清理的飞边。安装边界上，整套模具的外形尺寸适配常规160吨级卧式注塑机的哥林柱间距，模架的定位圈、浇口套尺寸符合行业通用安装标准，不需要额外做改装就能直接上机装夹，浇口采用侧浇口进料的方式，进料位置设置在防护件的非外观装配侧，

　　成型后去除浇口的痕迹不会影响产品最终的装配与外观效果。冷却水路的排布顺着型腔的弧形走势做了随形设置，进出水接口设置在模架的统一侧，方便生产时接通水油管，冷却效率能保证PP料充模后在18秒内达到开模顶出的温度要求，适配批量生产的节拍需求。顶出结构采用顶块顶出的方式，顶出位置均匀分布在产品的内圈贴合面，顶出力分布均匀，不会在顶出过程中让PP材质的防护件出现顶白、变形的问题，保证成型后产品的形位公差符合装配要求。
