摩托用PP材质防护塑件注塑模具结构

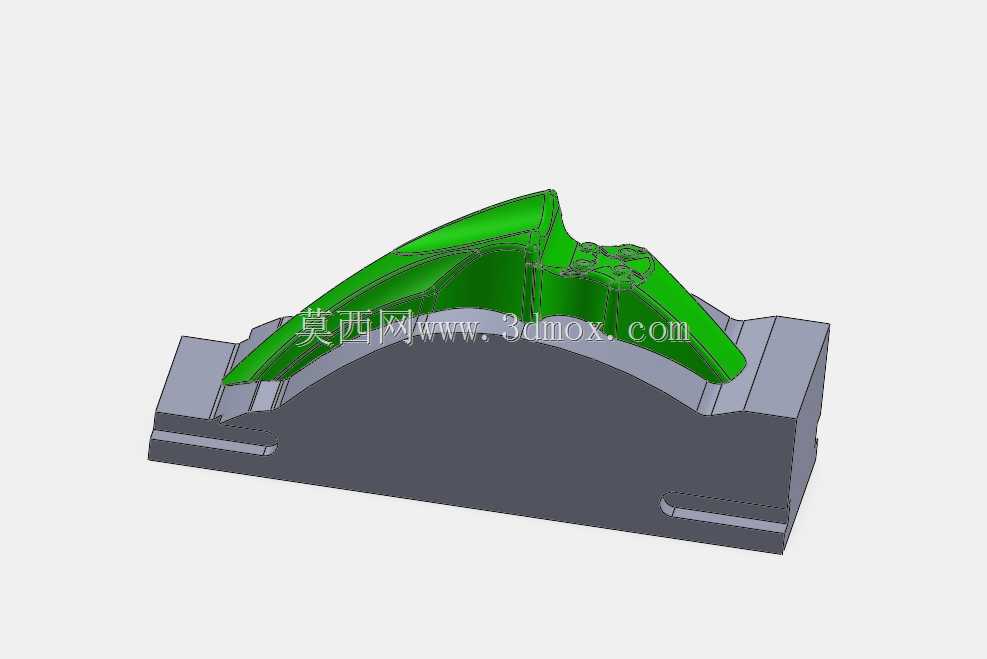

　　这套模具对应的塑件是摩托部件上的防护结构件，日常骑行场景中，这类构件主要承担阻挡行驶过程中飞溅的泥水、砂石，同时对内侧的管线、小型结构件形成物理防护，避免外力磕碰造成部件损伤，也能在一定程度上优化局部的气流走向，减少骑行时的紊流干扰。塑件选用PP作为原材料，本身是看中这种材料耐冲击、耐候性较好、成型后韧性充足的特性，即便遇到低温环境或者轻微磕碰，也不容易出现脆裂问题，适配摩托户外使用的复杂工况。从模具结构来看，分型面顺着塑件的弧形外轮廓设置，完全贴合塑件的曲面走向，避免在外观面留下明显的分型夹线，保证成型后塑件的外观一致性。型腔部分做了随形的加工处理，精准匹配塑件外侧的流线型弧度，型芯侧则对应塑件的内侧安装位，预留出了安装卡扣、

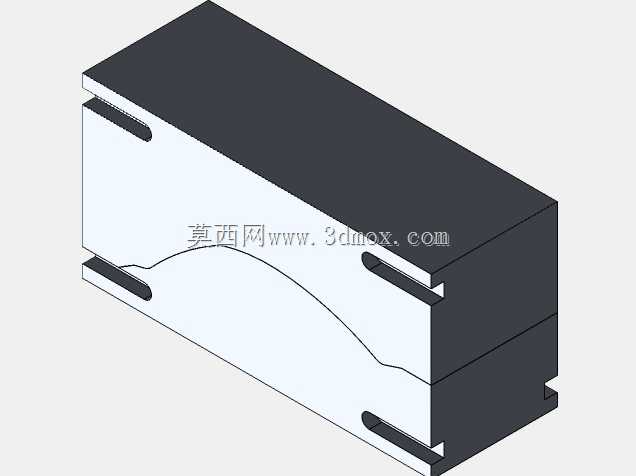

　　连接筋的成型空间，合模后能一次性完成整个塑件的结构成型，不需要后续额外做二次加工处理。设计过程中重点考虑了PP材料的成型收缩率，在型腔尺寸计算时预留了对应的收缩余量，避免成型后塑件尺寸出现偏差，导致后续装配时和摩托上的安装位无法匹配。模具的安装边界完全适配常规卧式注塑机的装模尺寸，模架采用标准模架配置，导柱导套的位置做了对称布局，合模时能保证精准对位，不会出现型腔错位导致的塑件壁厚不均问题。浇口位置设置在塑件的非外观侧边缘，采用侧浇口进料，能让熔融的PP料在型腔内顺着弧形面平稳流动，避免出现困气、缺胶或者明显的熔接痕，成型后去除浇口的痕迹也不会影响塑件的外观面。冷却水路沿着型腔和型芯的轮廓做随形排布，

　　保证成型过程中整个塑件各区域冷却速率均匀，减少塑件出现翘曲变形的概率，成型后的塑件尺寸稳定性更好，安装时能顺利卡入对应的安装位，和周边部件的配合间隙均匀一致。顶出结构采用顶杆搭配顶块的组合形式，顶出位置设置在塑件的加强筋、安装边等结构强度较高的位置，避免顶出力作用在薄壁外观面上导致塑件出现顶白、顶穿的问题，开模后能顺利将塑件从型芯上平稳顶出，不会出现塑件变形卡模的情况。
