多连杆联动式手持夹紧操作工具结构

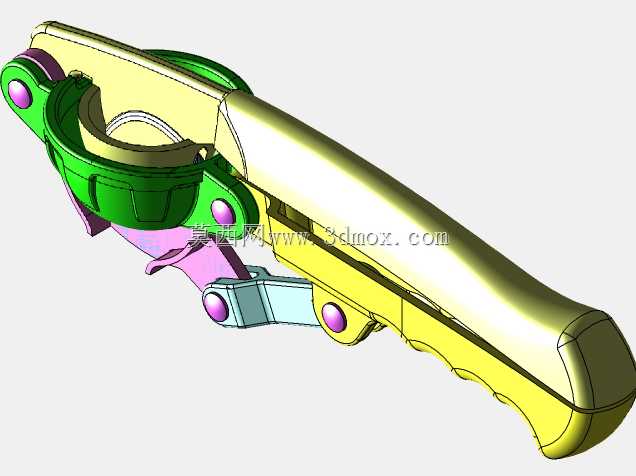

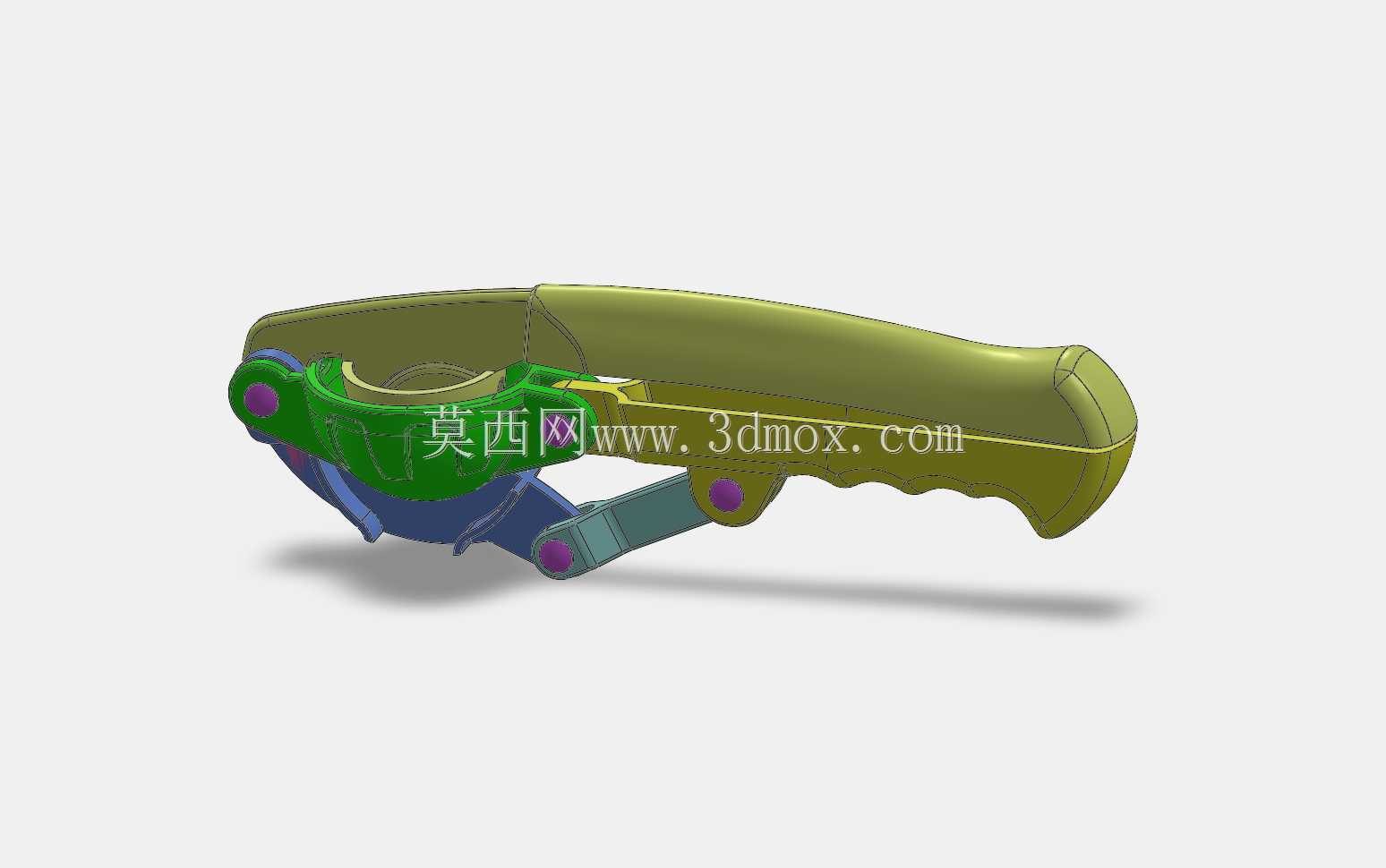

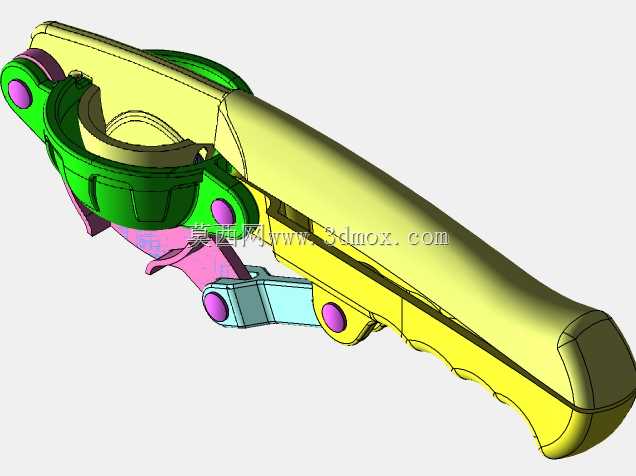

这款手动夹紧工具的结构设计，核心围绕单手施力下的大夹紧力输出需求展开，整体采用多组铰接连杆串联的力放大结构，适配日常管线接驳、薄壁件临时固定、线束捆扎压紧等多类现场作业场景。从结构布局来看，握持段采用贴合人手握持弧度的长条形轮廓，表面预留的防滑凹陷区域，能够匹配不同手型的施力角度，避免操作过程中出现打滑脱手的问题；前端的弧形夹紧钳口做了内凹圆弧适配，可兼容圆形、类圆形截面的工件，钳口内侧预留的防滑纹路安装位，能够在夹紧过程中增大与工件表面的摩擦力，防止工件受轴向力时出现滑脱。设计过程中，各连杆的铰接点位置经过反复迭代校核，当握持段受力闭合时，多组连杆依次传递力矩，最终在钳口端形成数倍于人手施力的夹紧力，同时在夹紧行程末端设置机械自锁点位，无需持续施加握力即可保持夹紧状态，大幅降低长时间作业的操作疲劳度。各铰接位置采用销轴连接的装配方式，销轴两端设置限位挡边，能够避免反复开合过程中销轴窜动脱落，同时预留的微小装配间隙，可保证各连杆转动顺畅无卡滞，不会因加工公差累积出现动作干涉。从安装与适配边界来看，工具整体闭合状态下的轮廓尺寸适配常规工具收纳槽的放置要求，钳口的开合行程覆盖常见小直径管材、薄壁件的夹持尺寸范围，无需额外更换钳头即可适配多数常规夹持作业需求。不同功能的结构件采用分色设计的建模思路，能够清晰区分握持基体、传动连杆、夹紧钳口、铰接销轴等不同功能模块，方便后续做结构优化时快速定位对应零件，也便于装配环节快速识别各部件的装配位置，减少错装概率。钳口与传动连杆之间采用可拆卸的连接结构，当钳口出现磨损后，可单独更换钳口部件，无需整体报废工具，能够有效降低使用过程中的维护成本。
