KiddeFM200消防气瓶排放控制阀结构

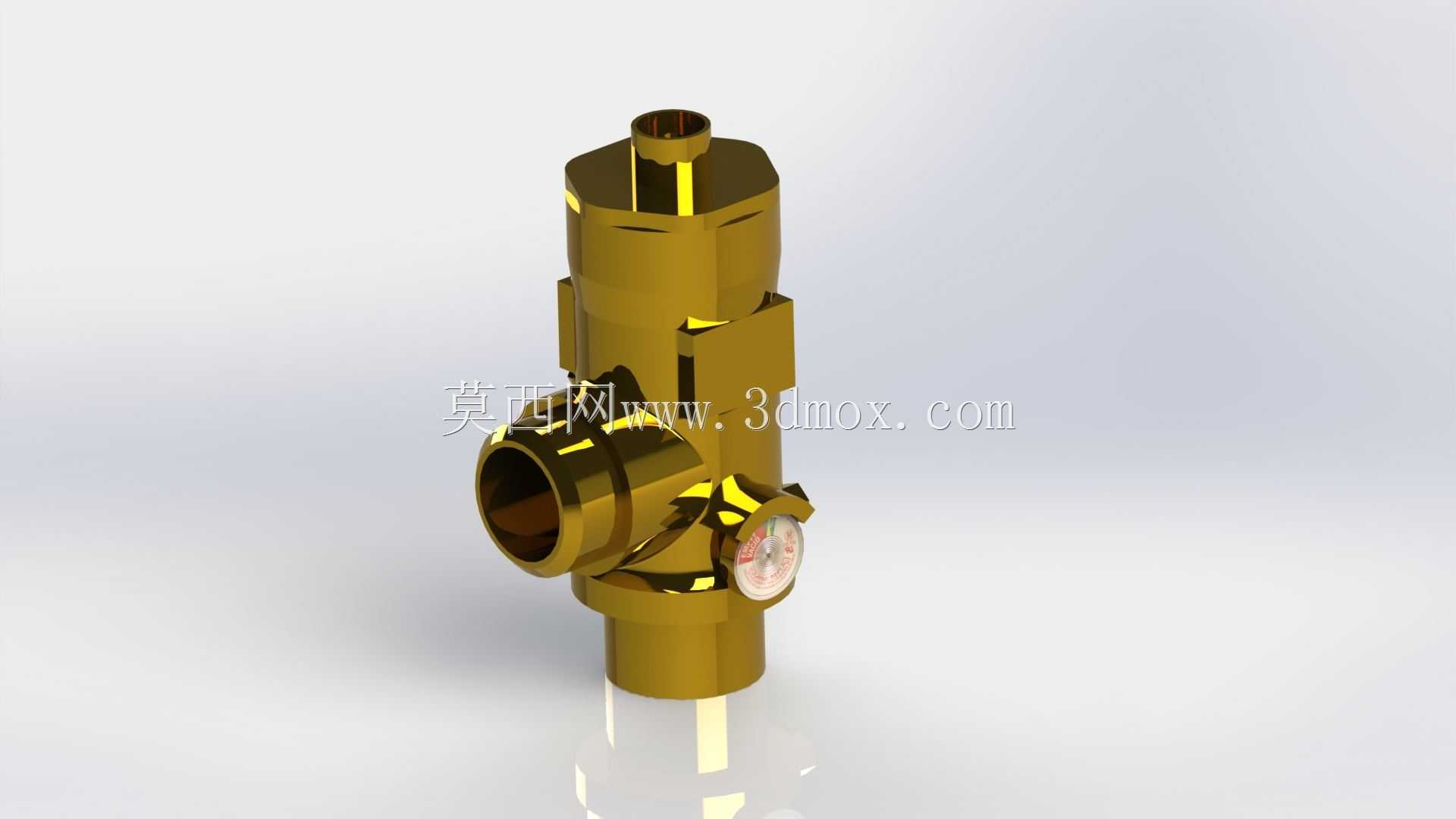

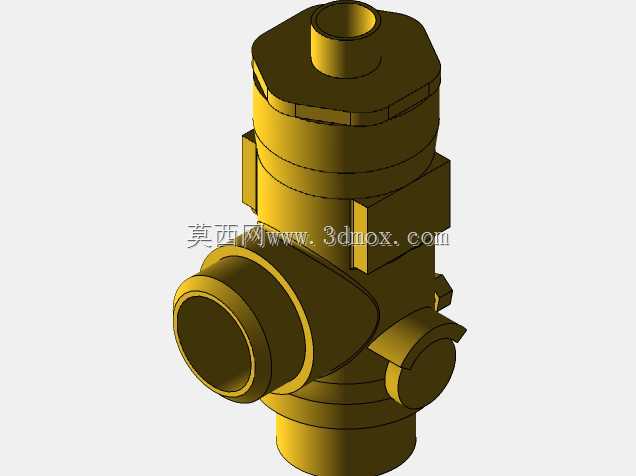

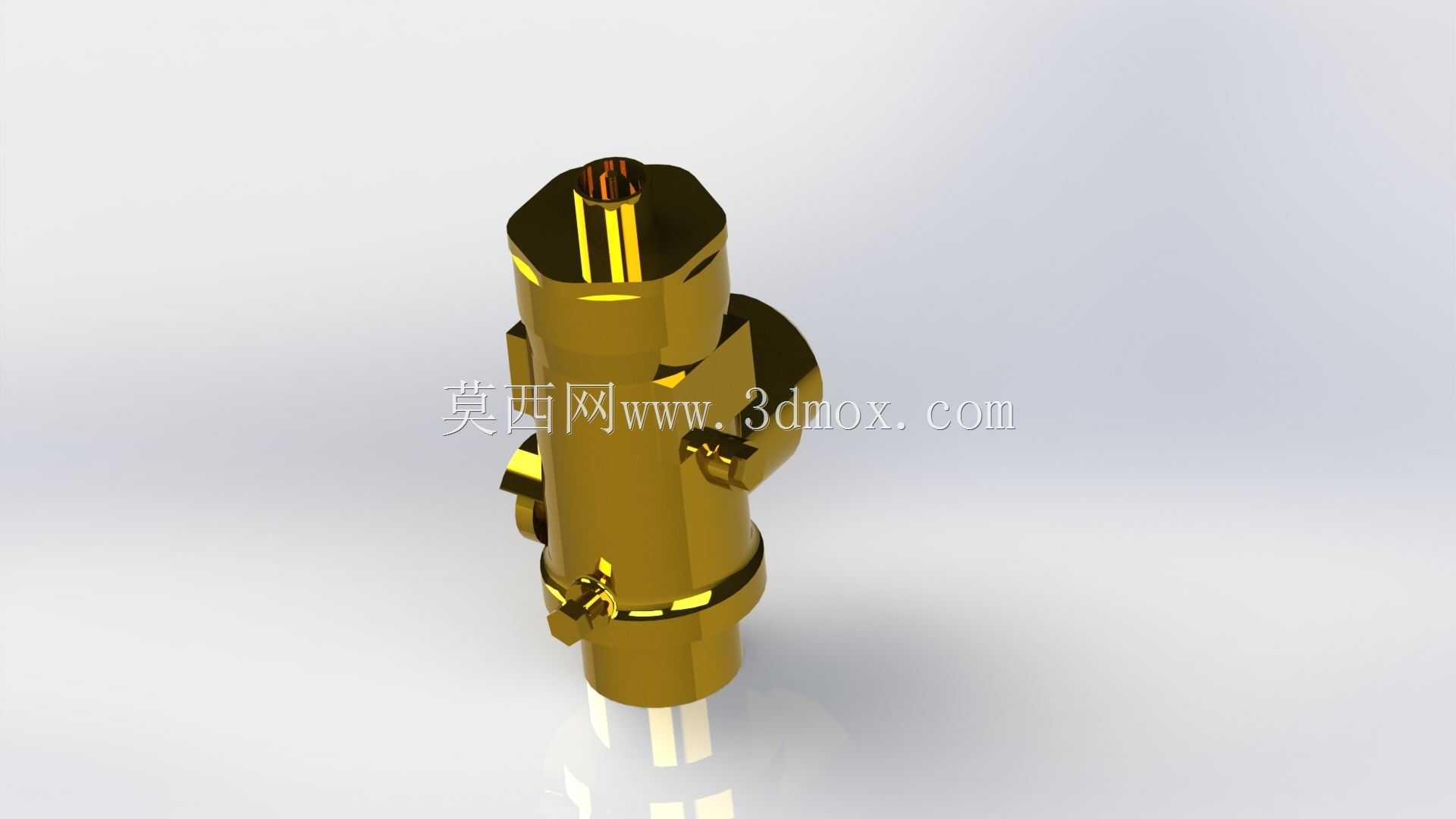

　　该排放阀主要应用于固定式气体灭火系统的储气瓶组端，作为FM200灭火药剂释放通路的核心控制部件，承担着储瓶密封、受控泄压、药剂定向输送的关键作用，常见于数据中心机房、精密仪器库房、变配电室等不宜采用水基灭火的防护区域，在系统接收到灭火启动信号后，阀门快速开启，将储瓶内加压存储的FM200药剂输送至管网，最终通过喷头喷放实现全淹没灭火。从结构设计来看，阀体整体采用黄铜锻压成型，材质兼顾耐压强度与抗腐蚀性能，适配FM200药剂的长期存储兼容性，避免长期承压状态下出现材质渗漏或应力开裂问题。阀体采用直通加侧向出口的流道设计，入口端对接储气瓶瓶口，通过标准锥管螺纹实现密封连接，侧向出口对接系统集流管，阀杆集成在阀体上部腔体内，

　　搭配压力显示表实时反馈储瓶内压，方便日常巡检时快速判断气瓶压力是否处于正常工作区间，无需额外加装检测接头。设计过程中优先考虑了安装边界的适配性，阀体整体轴向尺寸紧凑，径向突出结构仅为压力表与侧出口，能够适配不同规格的200lbs级FM200储瓶安装，不会因为阀体尺寸过大导致瓶组安装间距超标，也能适配常见的瓶组架安装孔位，安装时仅需保证侧出口与集流管的同轴度，即可完成管路对接，降低现场安装的对位难度。流道设计上做了平滑过渡处理，减少药剂释放时的流阻，避免开启瞬间因流道突变产生的压力冲击对管网造成水击效应，同时阀瓣的密封结构采用软密封加金属硬限位的组合形式，常态下依靠储瓶内压实现自紧密封，长期存储无泄漏，开启时阀瓣行程经过精确计算，

　　保证全开状态下通流面积满足药剂喷放的时间要求，能够在规范要求的喷放时长内完成药剂输送。阀体上部的驱动接口适配多种启动方式，既可以搭配电磁驱动头实现电控启动，也可以搭配气动驱动头实现系统联动启动，同时预留手动操作结构，在电控失效的情况下可完成机械应急启动，覆盖灭火系统的多种启动工况需求。
