深沟球滚珠轴承结构三维建模

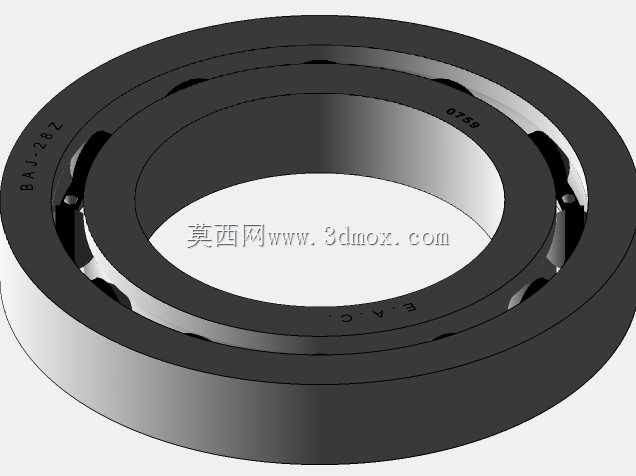

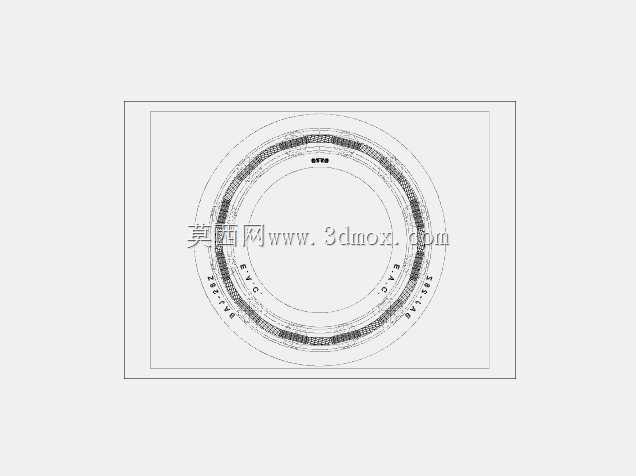

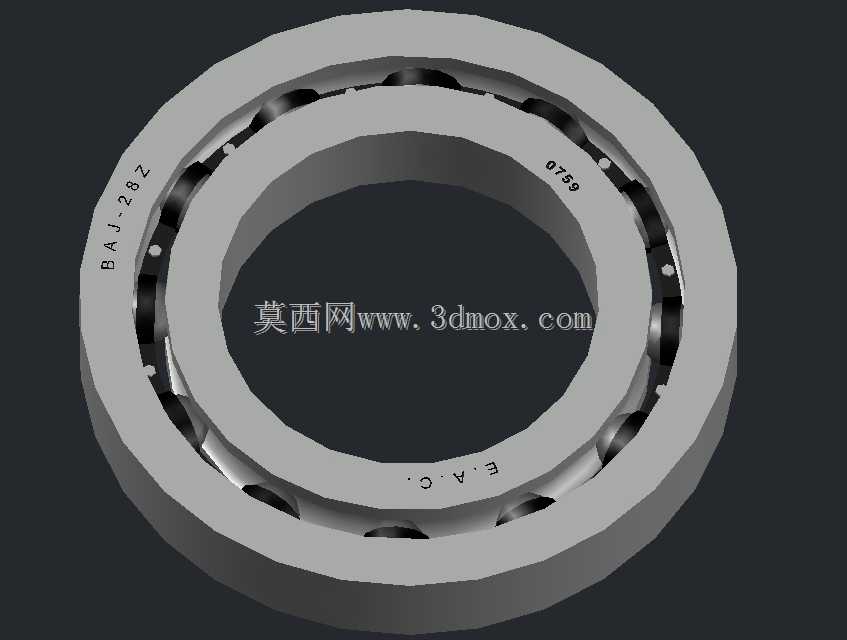

　　深沟球滚珠轴承作为旋转传动场景中应用最广泛的支撑类零件，其核心作用是承接轴系回转过程中的径向载荷，同时可兼顾一定比例的双向轴向载荷，在电机主轴、输送机辊筒、小型减速机输入输出端、家电传动模组、通用工装夹具的回转结构中都有大量应用。本次建模完全参照实际轴承的装配逻辑搭建，整体结构由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格还原各部件的配合边界：内圈内径与轴的配合面按照基孔制过渡配合的公差逻辑预留装配余量，外圈外径与轴承座安装孔的配合面按照基轴制间隙配合的常规选型逻辑设置尺寸边界，保证模型导入装配环境后可直接完成虚拟装配验证。从结构特性来看，该类轴承的滚道采用圆弧型深沟结构，滚道曲率半径略大于钢球半径，

　　既保证钢球在滚道内滚动时的接触应力处于合理区间，也能在轴系出现少量挠曲变形时避免钢球卡滞，适配多数中低速、中等载荷的常规传动工况。建模时针对保持架的兜孔结构做了细节还原，兜孔与钢球之间预留了合理的活动间隙，真实模拟保持架对钢球的均匀分隔作用，避免钢球在运转过程中出现相互摩擦挤压的问题，同时保持架的引导方式采用内圈引导结构，适配常规脂润滑的使用场景。在安装边界的尺寸设定上，模型还原了轴承的倒角结构，内圈、外圈的装配端都设置了标准安装倒角，避免装配过程中锐边刮伤配合面，同时轴承的宽度尺寸、内外径尺寸都参照常规6系深沟球轴承的尺寸系列做了等比例还原，可直接用于设备方案阶段的选型占位、装配干涉检查。从实际应用的角度出发，

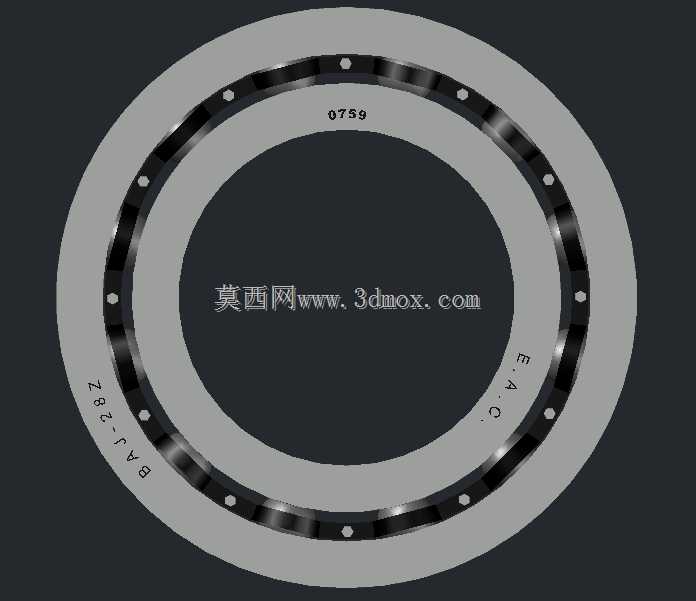

　　这类轴承的选型通常需要结合轴系的转速、载荷大小、安装空间做匹配，建模时保留了各部件的独立建模特征，使用者可根据实际选型需求调整钢球数量、滚道曲率、内外圈宽度等参数，快速衍生出不同尺寸系列的同类型轴承模型，大幅提升常规传动结构的设计效率。模型的各配合面都做了几何简化处理，去除了实际生产中的微观粗糙度特征，保证虚拟装配时的配合面贴合逻辑符合工程实际，同时保留了轴承端面的标识刻印特征，还原真实零件的外观细节，可用于装配体的可视化展示、拆装模拟动画制作等场景。
