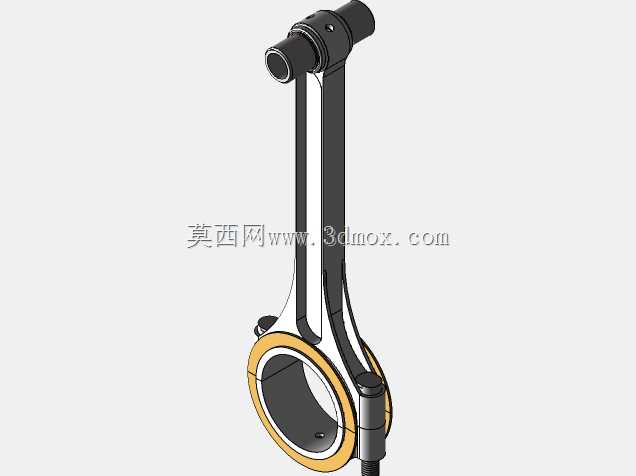

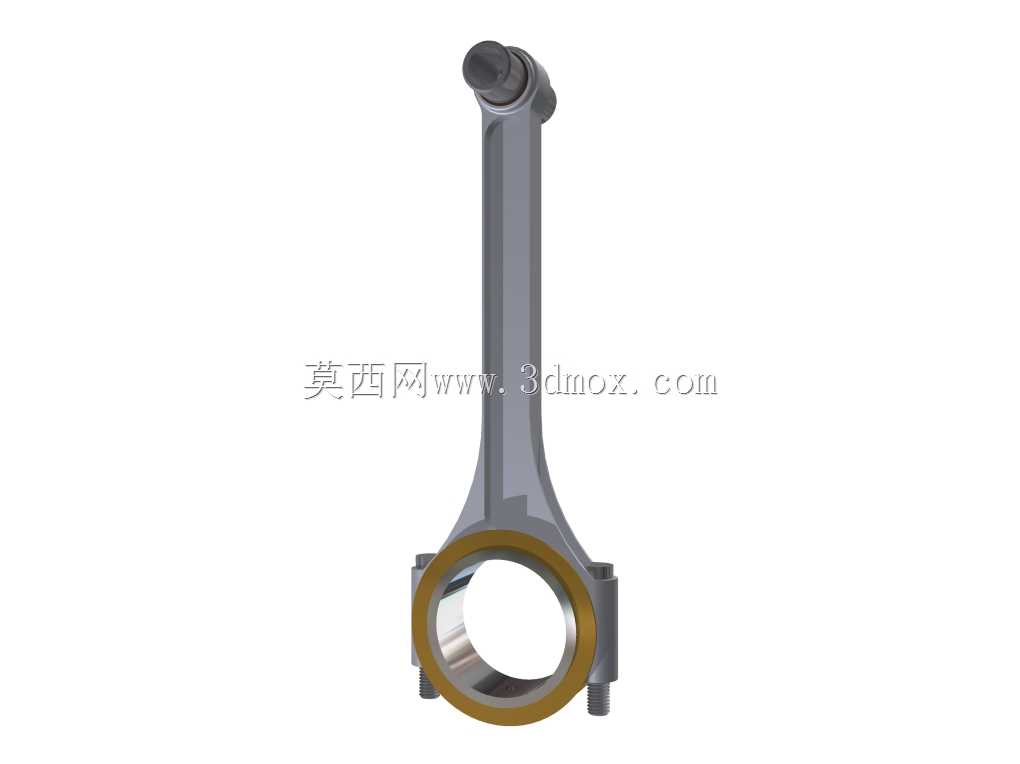

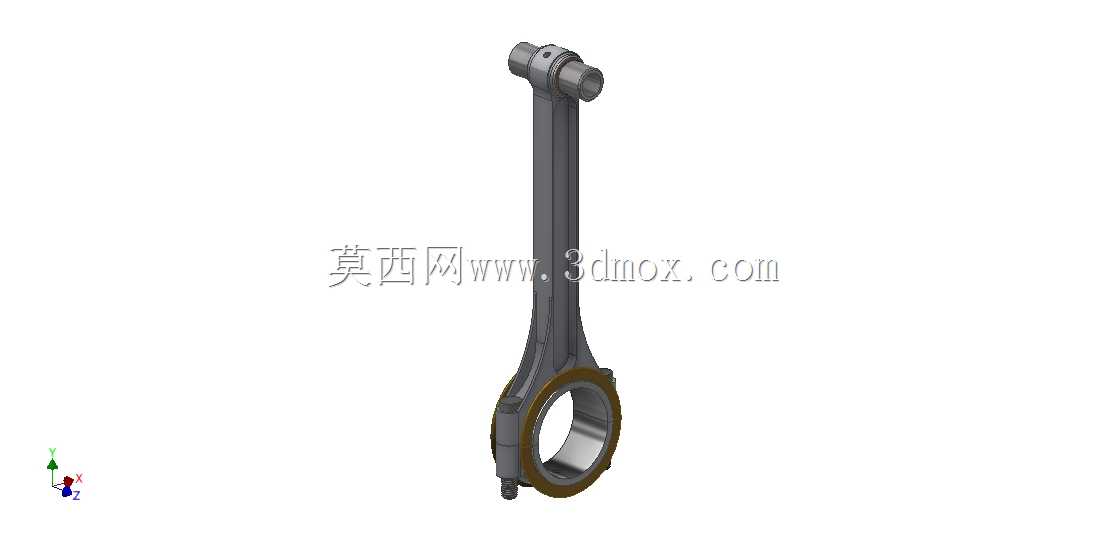

内燃机传动用分体式连杆结构三维数模

　　这款连杆结构主要服务于往复式动力机械的曲柄连杆机构，是内燃机、往复式压缩机等设备中实现运动形式转换的核心受力部件，日常工况下需要承接活塞端传递的往复直线作用力，将其转换为曲轴端的旋转扭矩输出，整个工作循环中要持续承受交变的拉压载荷、惯性冲击载荷，对结构强度、形位公差控制都有极高的工程要求。从结构设计来看，该连杆采用了平切口分体式大头设计，大头端配套轴瓦安装位，加工时预留了轴瓦过盈装配的公差带，安装时通过连杆螺栓实现大头盖与杆身的刚性锁紧，能够保证与曲轴曲柄销的配合精度，避免高速运转下出现轴瓦松旷、异常磨损的问题；小头端设计有衬套安装孔，用于连接活塞销，孔位的同轴度、圆柱度公差直接影响活塞往复运动的顺畅度，

　　建模时严格按照实际装配边界做了公差匹配，杆身采用了变截面工字型结构，在保证整体抗弯、抗扭强度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性力，降低整机运转的振动水平。在实际工程应用中，这类连杆的安装边界需要严格匹配对应机型的参数：小头孔与活塞销的配合间隙、大头孔与曲柄销的配合间隙都需要控制在合理区间，杆身的中心距尺寸直接决定发动机的压缩比参数，设计时不能随意改动中心距数值，否则会导致燃烧室容积变化，影响整机动力输出效率甚至引发机械故障。建模过程中还原了连杆的所有工艺细节，包括大头端的螺栓定位沉孔、杆身与大小头过渡位置的圆角结构、大头轴瓦的定位卡槽，这些细节都是实际加工、装配过程中必不可少的结构，

　　圆角过渡能够有效降低应力集中系数，避免交变载荷下连杆出现疲劳断裂的风险，定位结构则能够保证装配时零件的位置精度，减少装配误差带来的偏磨问题。从选型适配角度来说，这类连杆不仅可用于传统燃油内燃机，经过尺寸调整后也可适配往复式柱塞泵、小型空气压缩机等需要实现往复运动与旋转运动转换的设备，设计时需要根据不同设备的载荷特性调整杆身截面尺寸、材料选型，高载荷工况下需要选用锻钢材质并做相应的热处理强化，普通低压工况则可选用球墨铸铁材质降低加工成本，三维数模完整还原了各部分的装配关系，能够直接用于机构运动仿真、有限元强度校核、装配干涉检查等前期设计环节，帮助设计人员快速验证结构合理性，减少实物试制阶段的改模成本。
