双位插座面板与底座适配结构设计

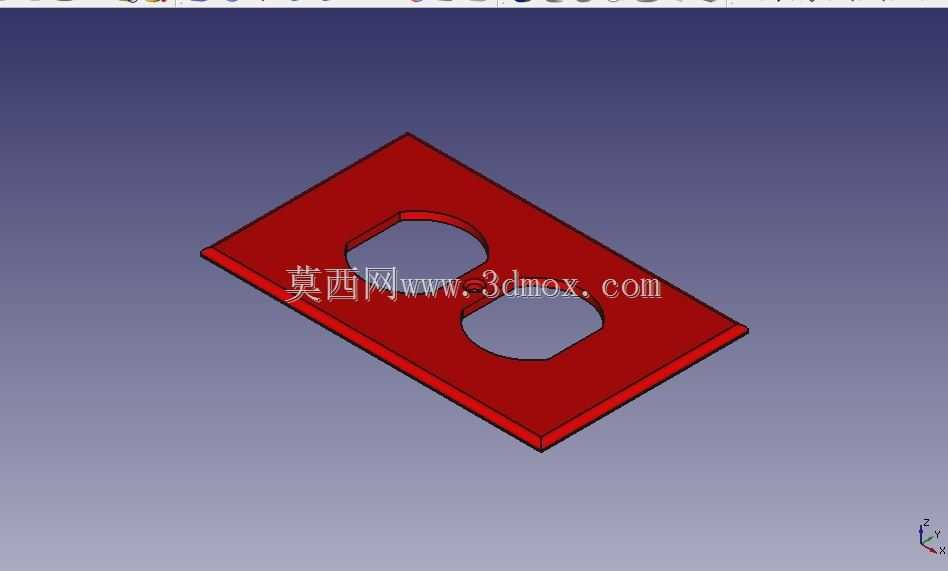

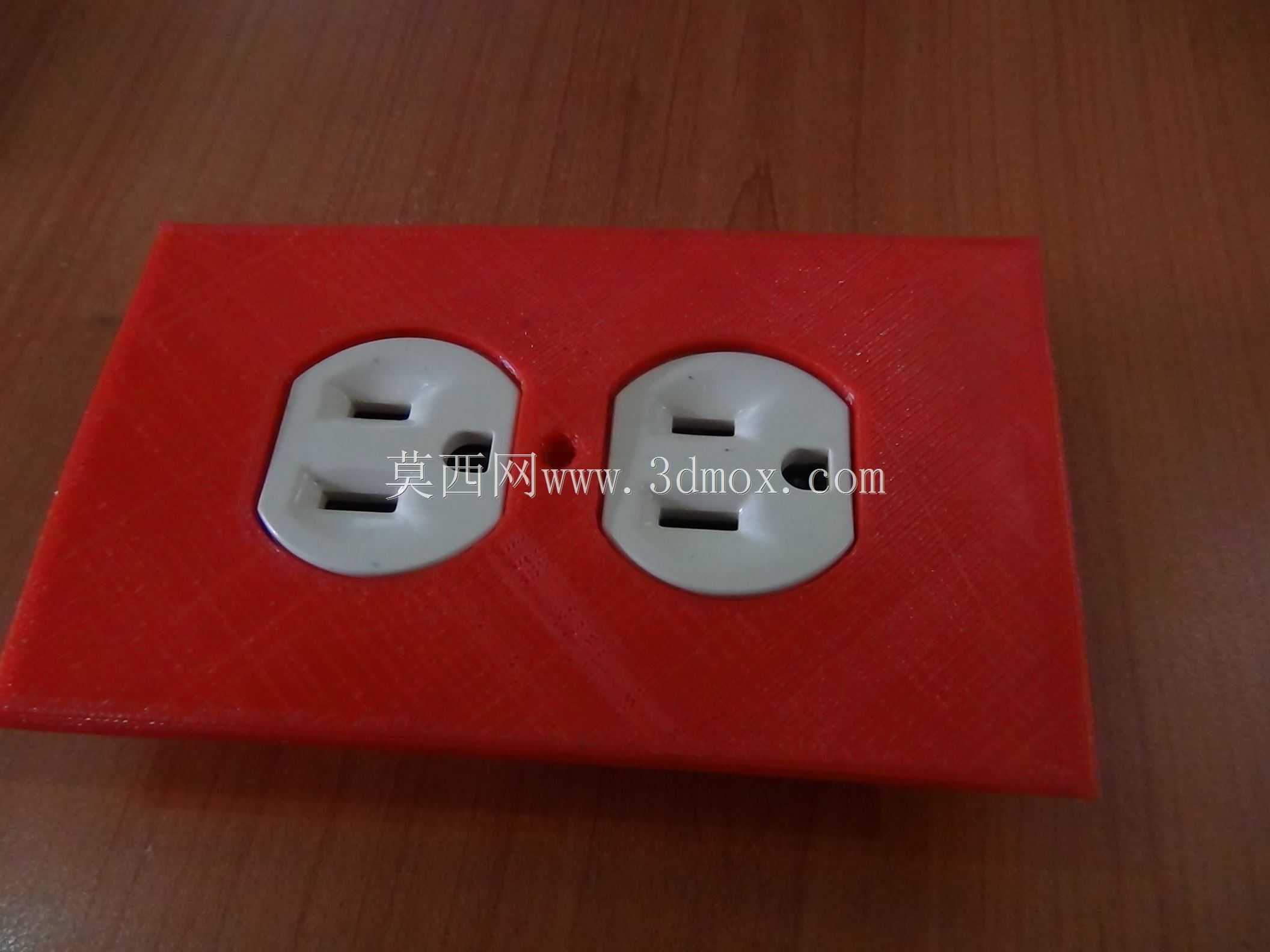

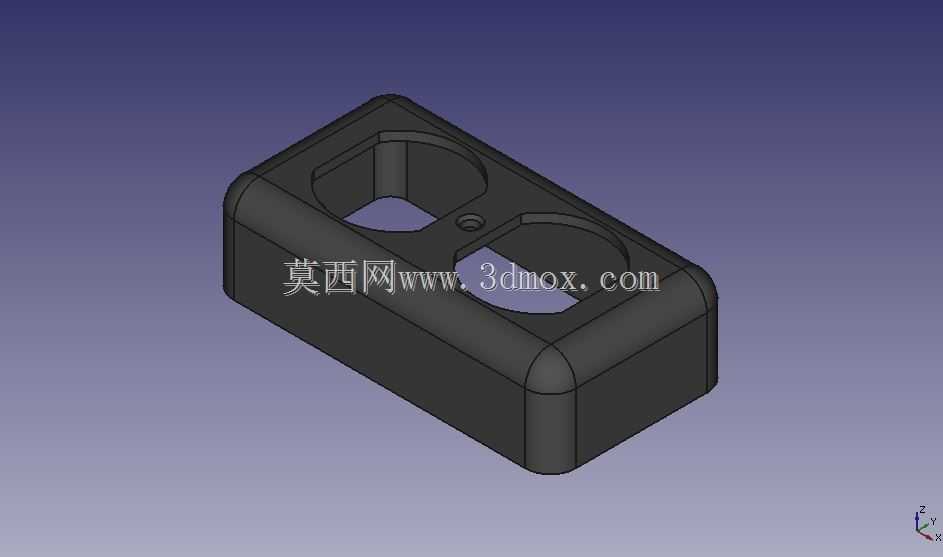

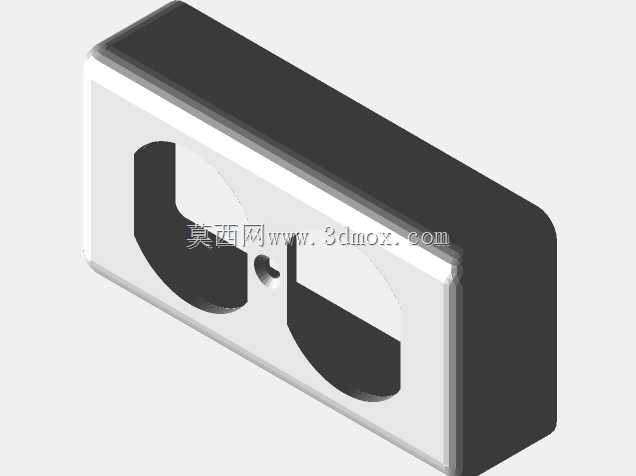

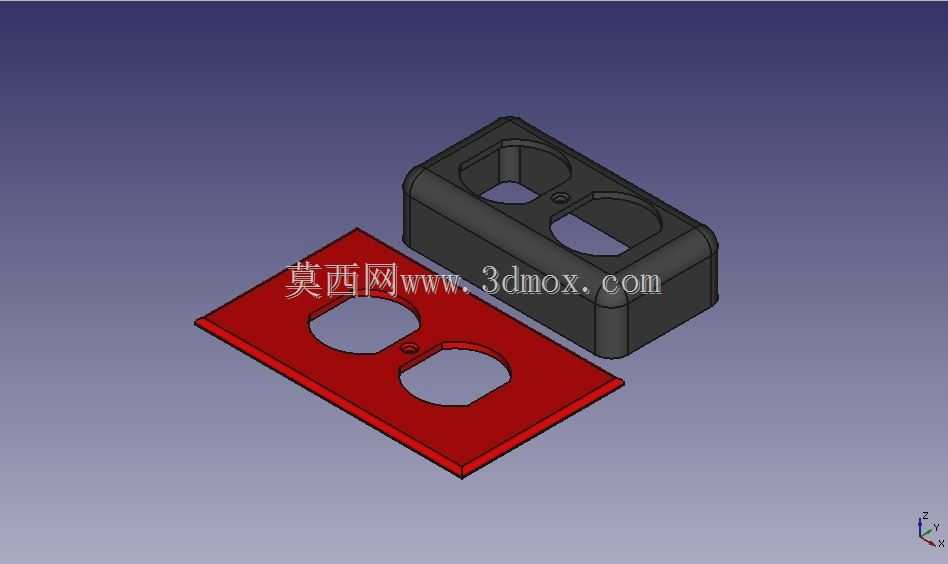

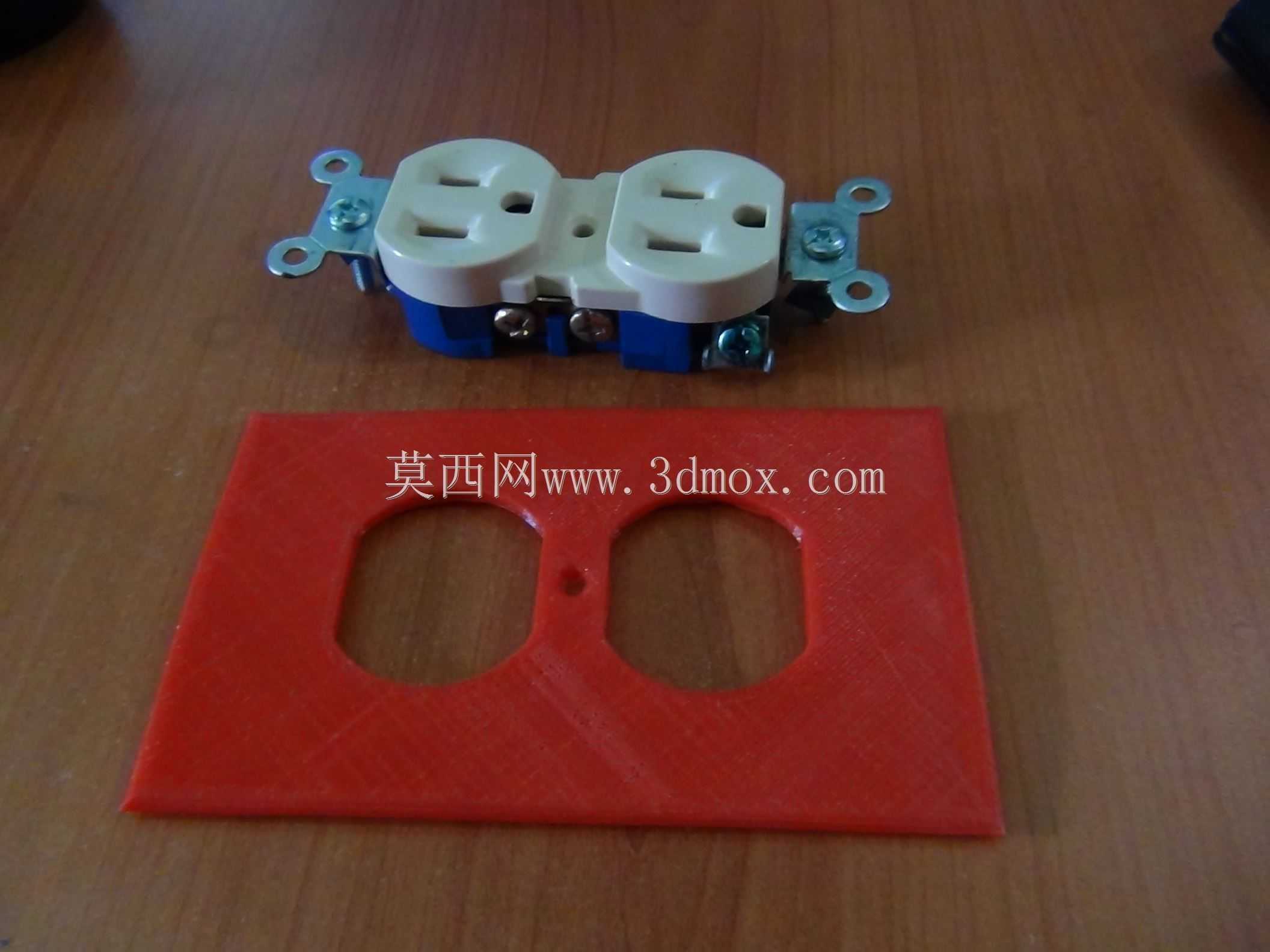

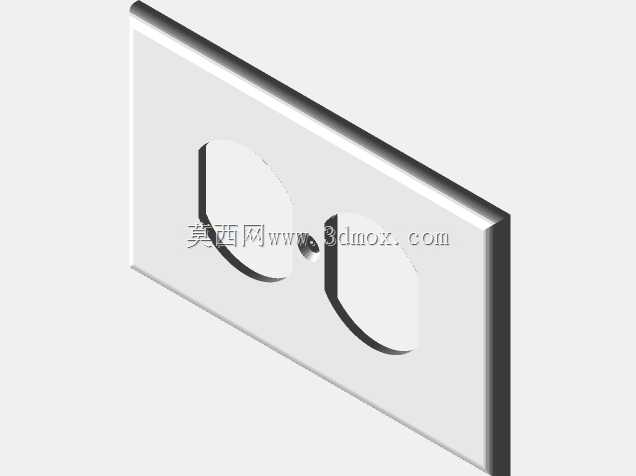

　　日常民用及商用低压配电场景中，墙面取电部件的适配性直接影响用电安全与安装效率，这套双位插座配套结构，针对现有标准暗装底盒的安装边界做了精准匹配，可直接适配常规86型暗装底盒的安装孔位，无需额外对墙面底盒做扩孔或改造处理。从结构拆分来看，整套部件分为外露装饰面板与内嵌安装底座两个独立部分，外露面板采用平直薄型设计，边缘做了微小的圆角过渡，既避免安装后边缘割手的问题，也能更好贴合墙面涂装层，减少缝隙积灰的可能；面板上预留的两个插座安装位，严格对齐国标两孔、三孔兼容插座的外形轮廓，开孔边缘做了0.3mm的倒角处理，方便插座功能件嵌入后与面板表面齐平，不会出现凸起或凹陷的装配误差。内嵌底座采用带围边的盒式结构，

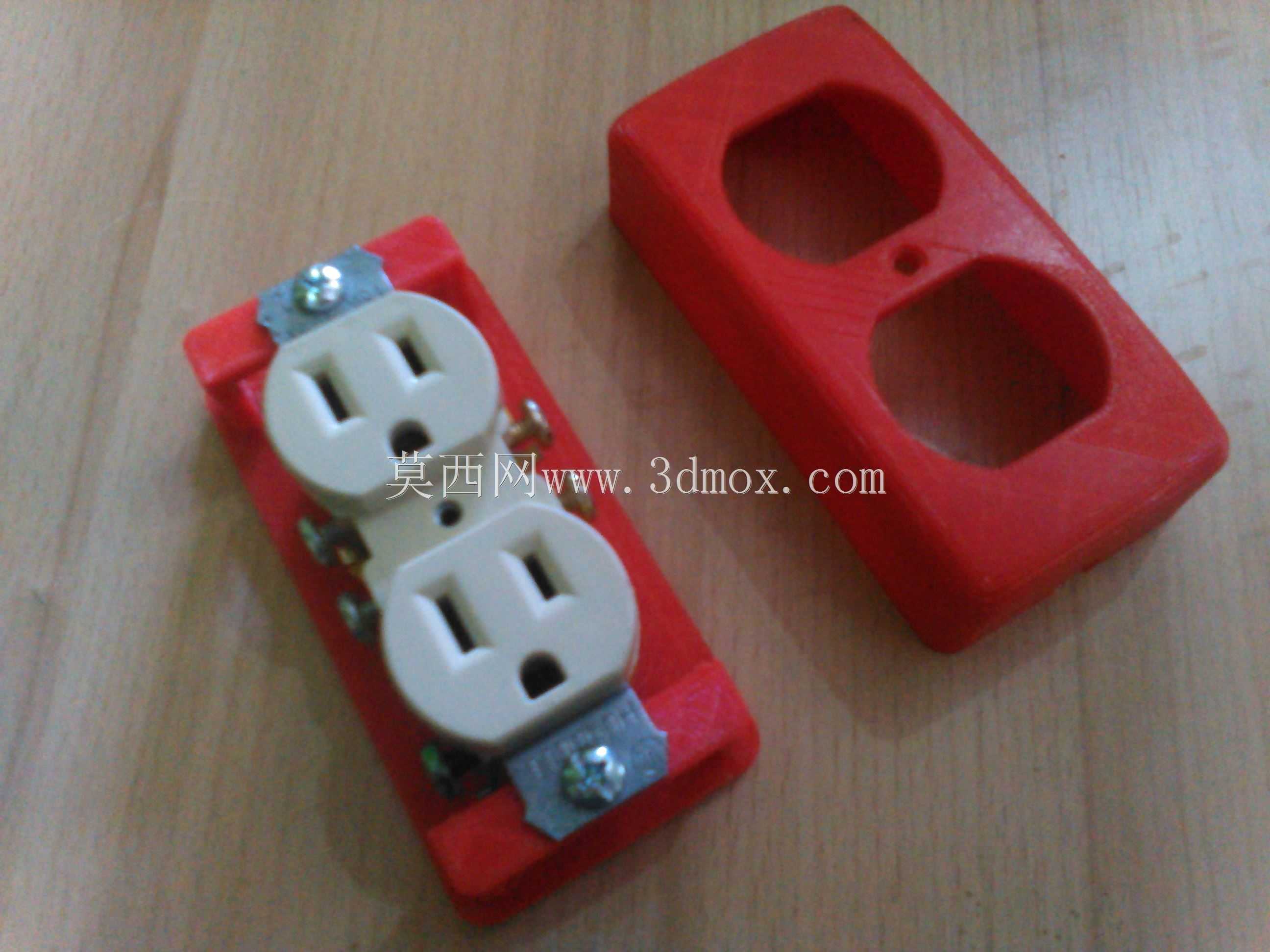

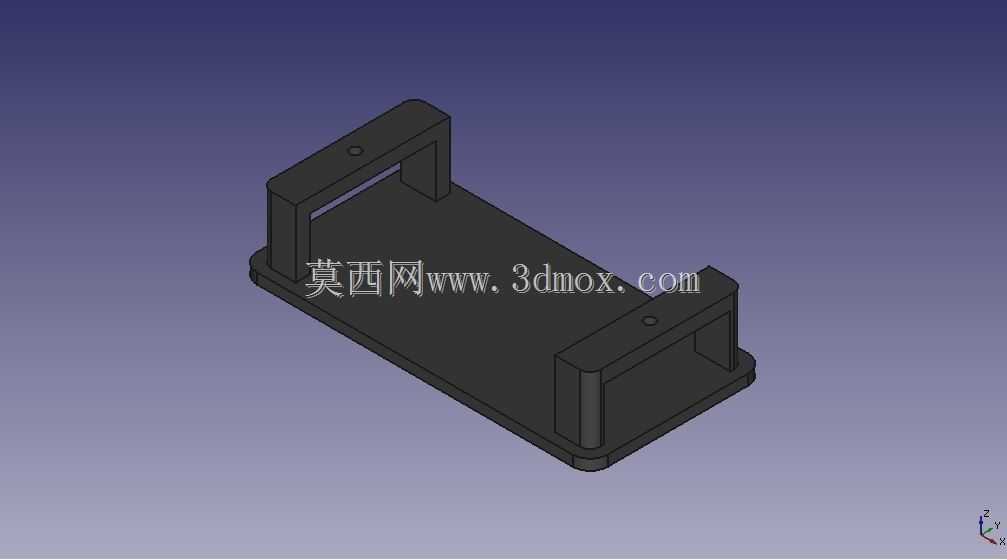

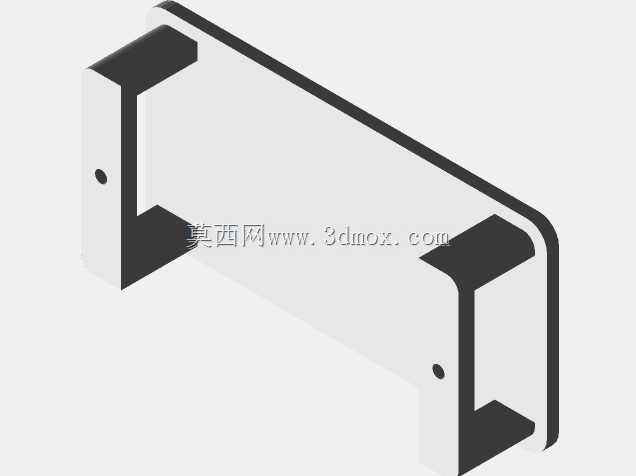

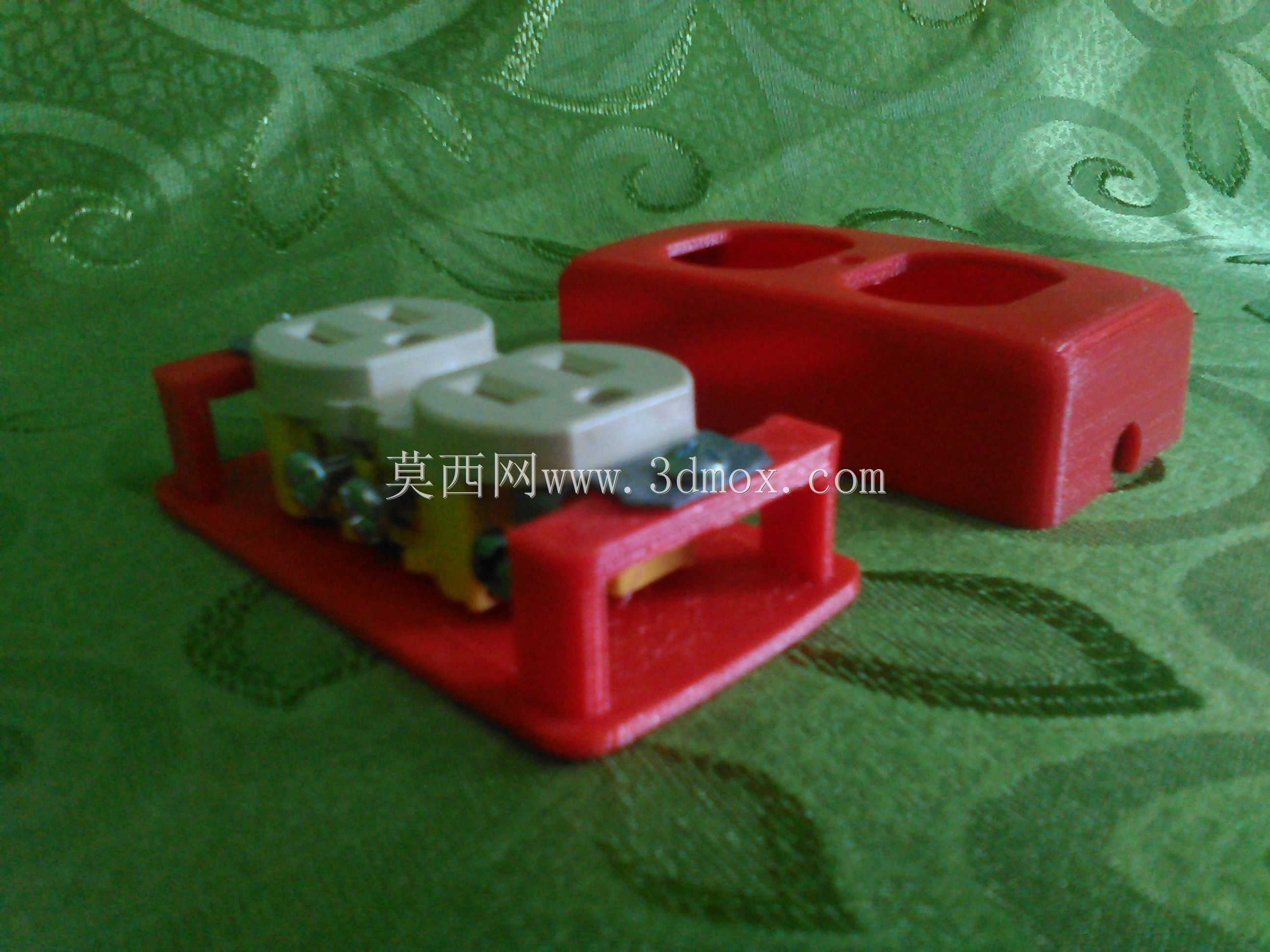

　　围边高度刚好匹配暗装底盒的内部深度，底座上对应面板的位置同样预留了两个插座让位孔，孔位周边设置了均匀分布的卡扣位，可直接与面板上的卡槽配合，无需额外使用自攻螺丝固定面板，安装时只需将底座先与暗装底盒通过螺丝固定，再将面板对准卡扣按压到位即可完成装配，大幅降低现场电工的安装耗时。设计过程中重点考虑了不同墙面的平整度误差，面板与底座的配合面预留了0.5mm的浮动间隙，即使墙面存在轻微的不平整，面板也能通过间隙微调实现与墙面的完全贴合，不会出现边缘翘起的问题。材质适配方面，这套结构可直接采用ABS或PC阻燃塑料注塑成型，壁厚均匀控制在1.8mm，既满足结构强度要求，也避免注塑过程中出现缩痕、翘曲等成型缺陷，

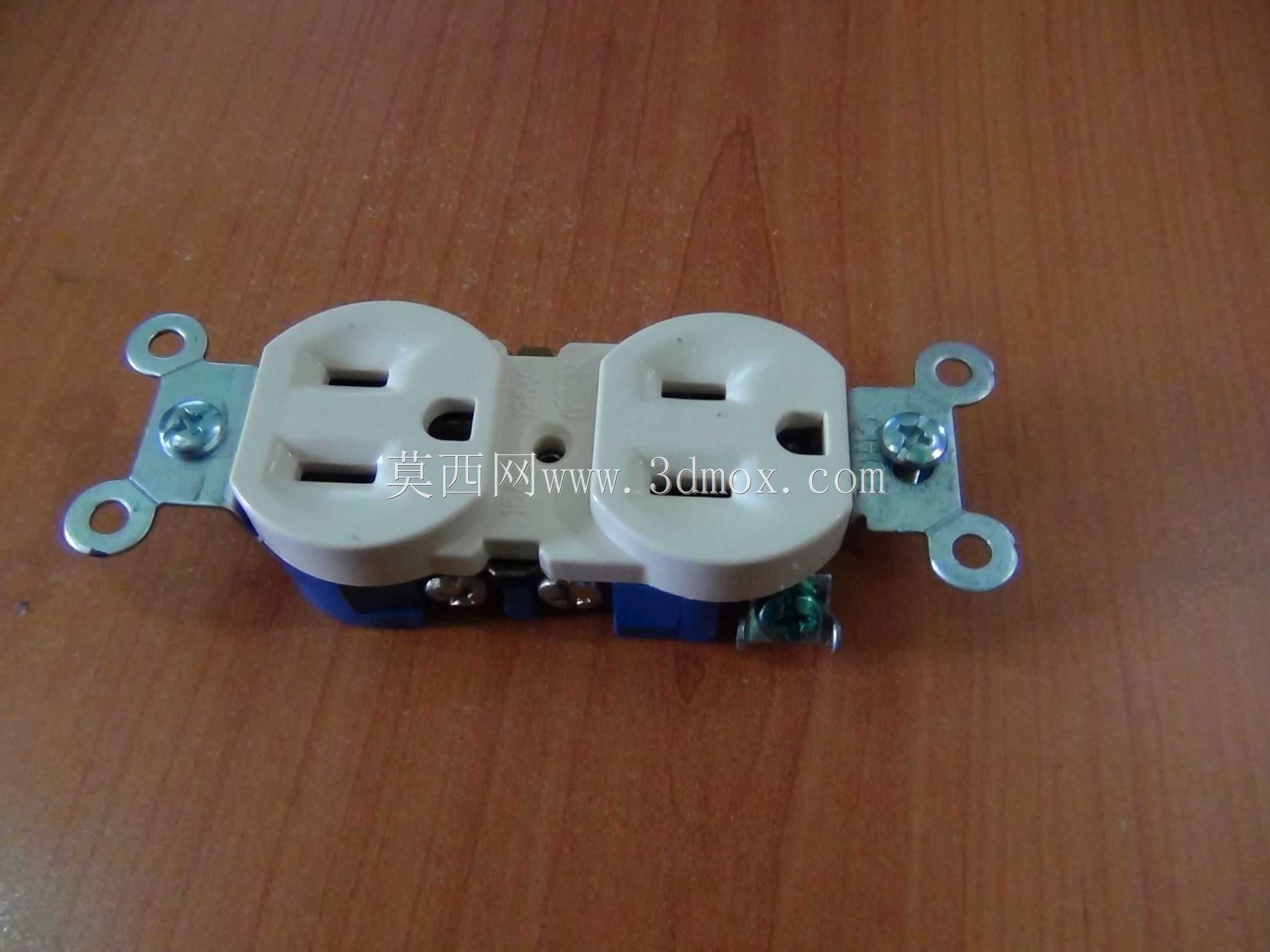

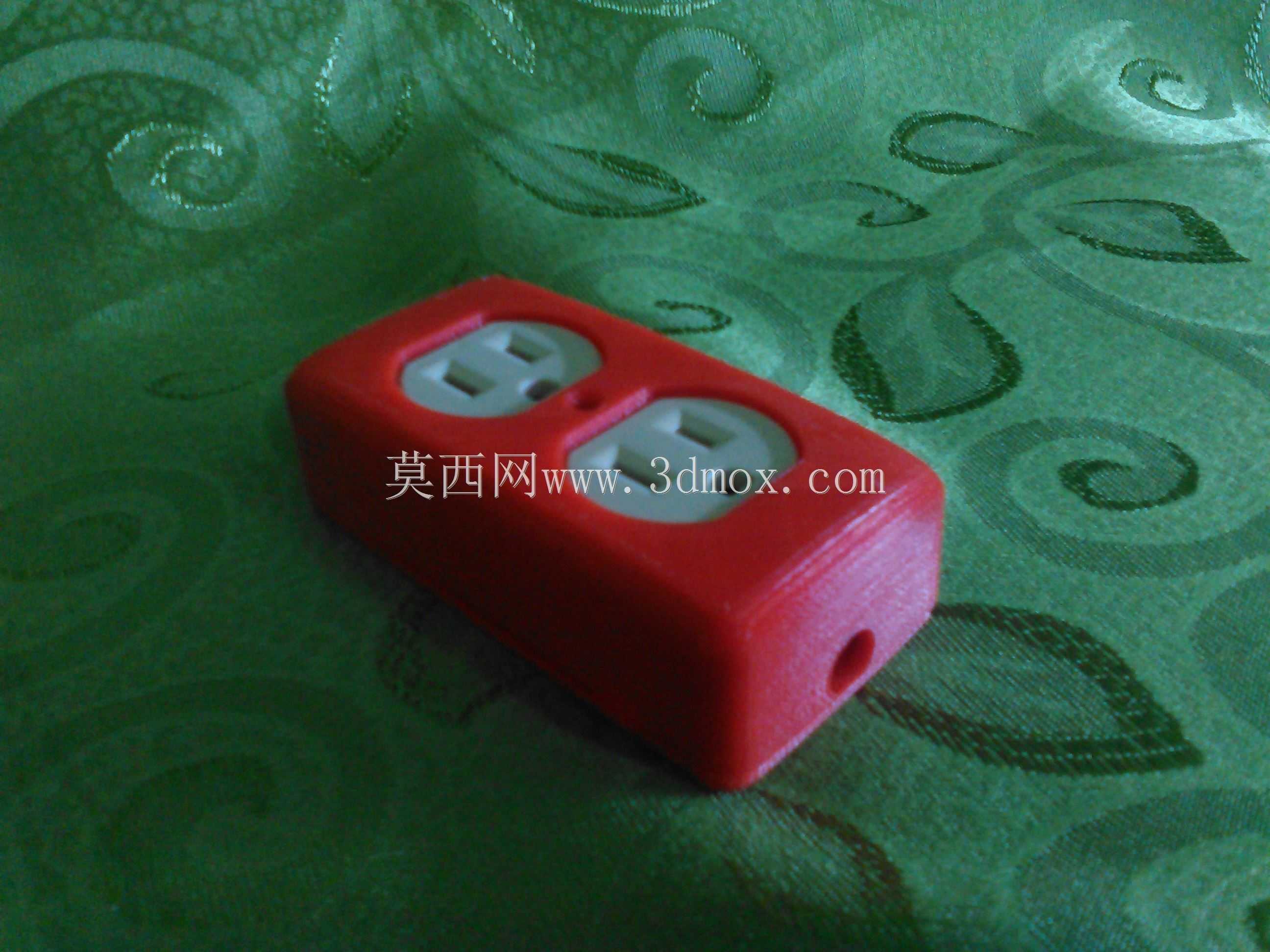

　　底座上的加强筋沿围边与孔位周边均匀布置，筋位厚度控制在壁厚的0.6倍，防止注塑时表面出现缩印。两个部件的分模线都设置在装配贴合面位置，外露表面不会留下分模线痕迹，减少后续表面处理的工序，可直接做哑光磨砂面处理，适配多数家装、工装的墙面装修风格。实际使用中，这套结构可兼容常规10A、16A规格的双位插座功能件，安装后整体突出墙面的高度控制在8mm以内，不会出现突兀的凸起感，同时底座的围边结构可对暗装底盒内的接线端形成额外防护，避免墙面抹灰层或杂物掉入底盒内部影响接线安全，面板与底座的卡扣配合拆卸力控制在15N左右，日常检修时只需用平口螺丝刀沿面板边缘缝隙即可轻松撬开，不会损坏面板卡扣结构，可实现多次重复拆装而不出现配合松动的问题。
