3.5英寸SATA接口机械硬盘结构

　　日常做计算机整机结构适配、存储扩展舱位设计时，3.5英寸SATA机械硬盘是绕不开的标准件，做三维建模时不能只照着外观拉个壳体，得把实际安装、使用中的所有边界条件都考虑进去。先从安装维度说，这类硬盘的外形尺寸是行业统一规范，长宽固定为147mm、101.6mm，常规盘体厚度25.4mm，底部的安装螺孔位置完全遵循通用标准，四个侧装螺孔、四个底装螺孔的孔距、螺纹规格都有明确要求，做机箱硬盘架、服务器存储笼、工控机存储位的结构设计时，直接匹配这个孔位就能保证互换性，不用单独做定制适配。

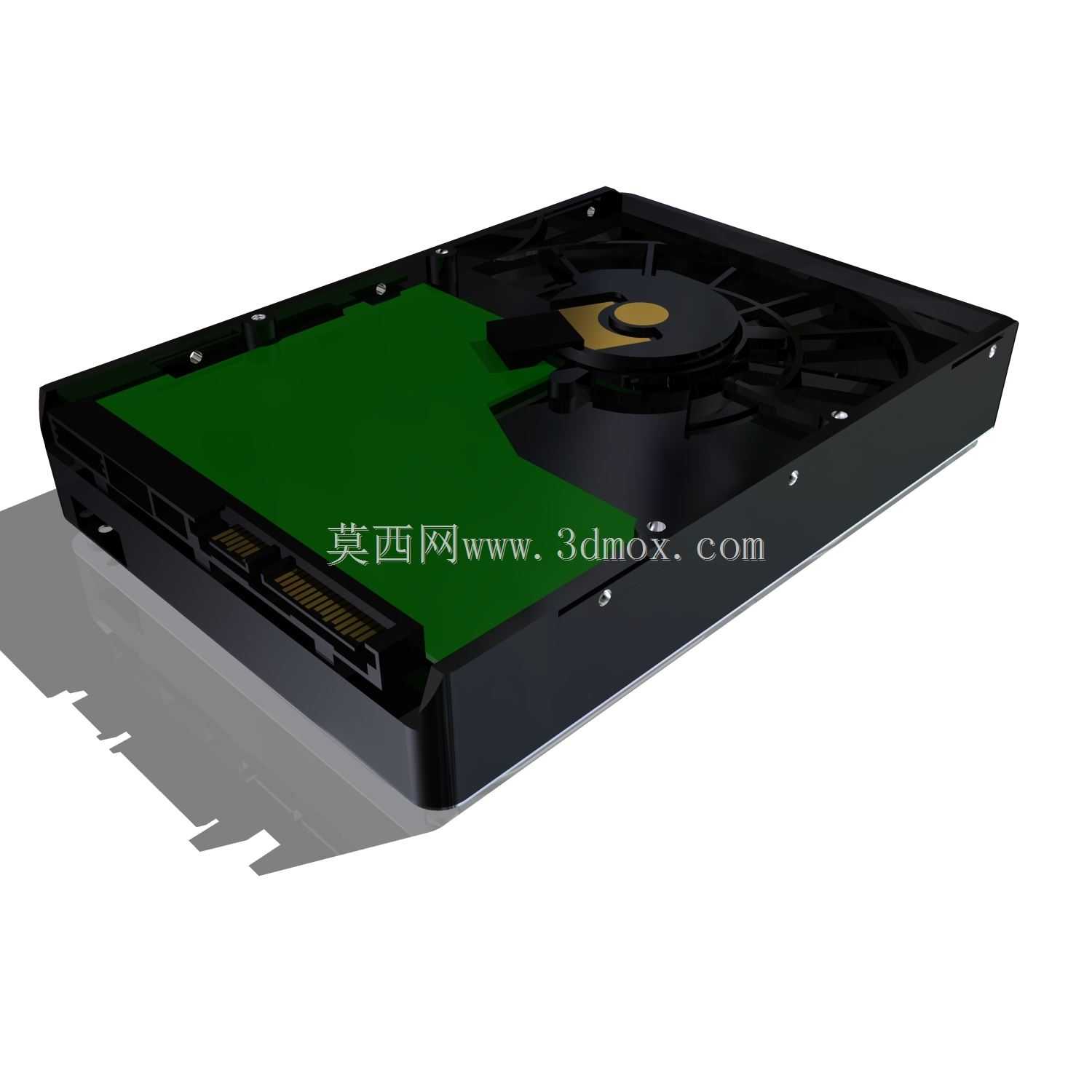

　　从功能特性来看，这款SATA接口硬盘采用成熟的机械存储架构，内部包含盘片、磁头组件、主轴电机、传动机构、控制电路板几个核心部分，建模时还原了盘体上盖的冲压成型特征、侧边的SATA数据接口与供电接口的位置公差、底部电路板的凸起避让空间，这些细节直接决定了装配时会不会出现干涉——比如很多新手做结构时只留了盘体的方正空间，忘了接口处要预留数据线、供电线的插拔操作空间，最后做出来的舱位插不上线，或者硬盘架的加强筋顶到电路板上的元件，都是实际生产中常踩的坑。

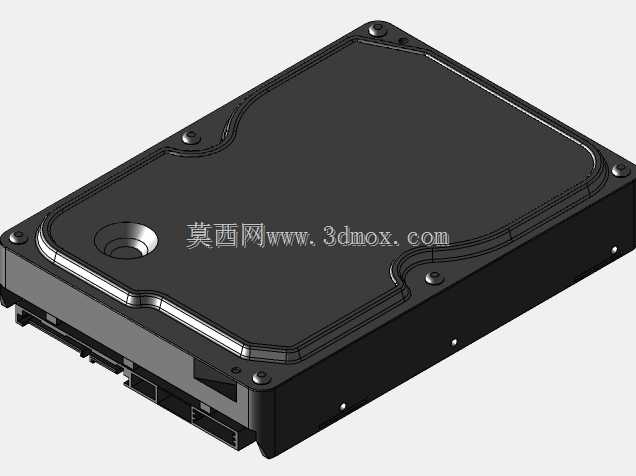

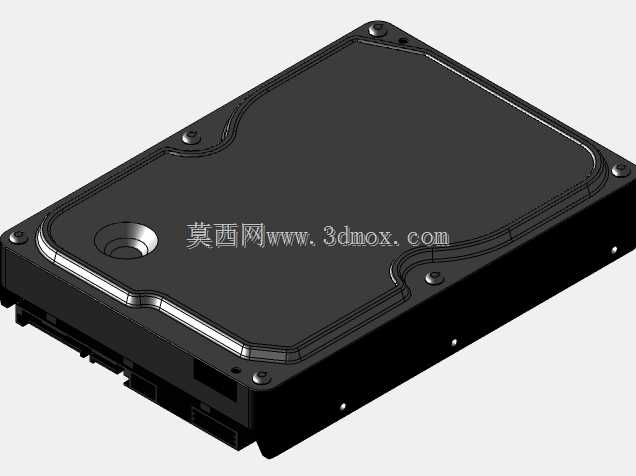

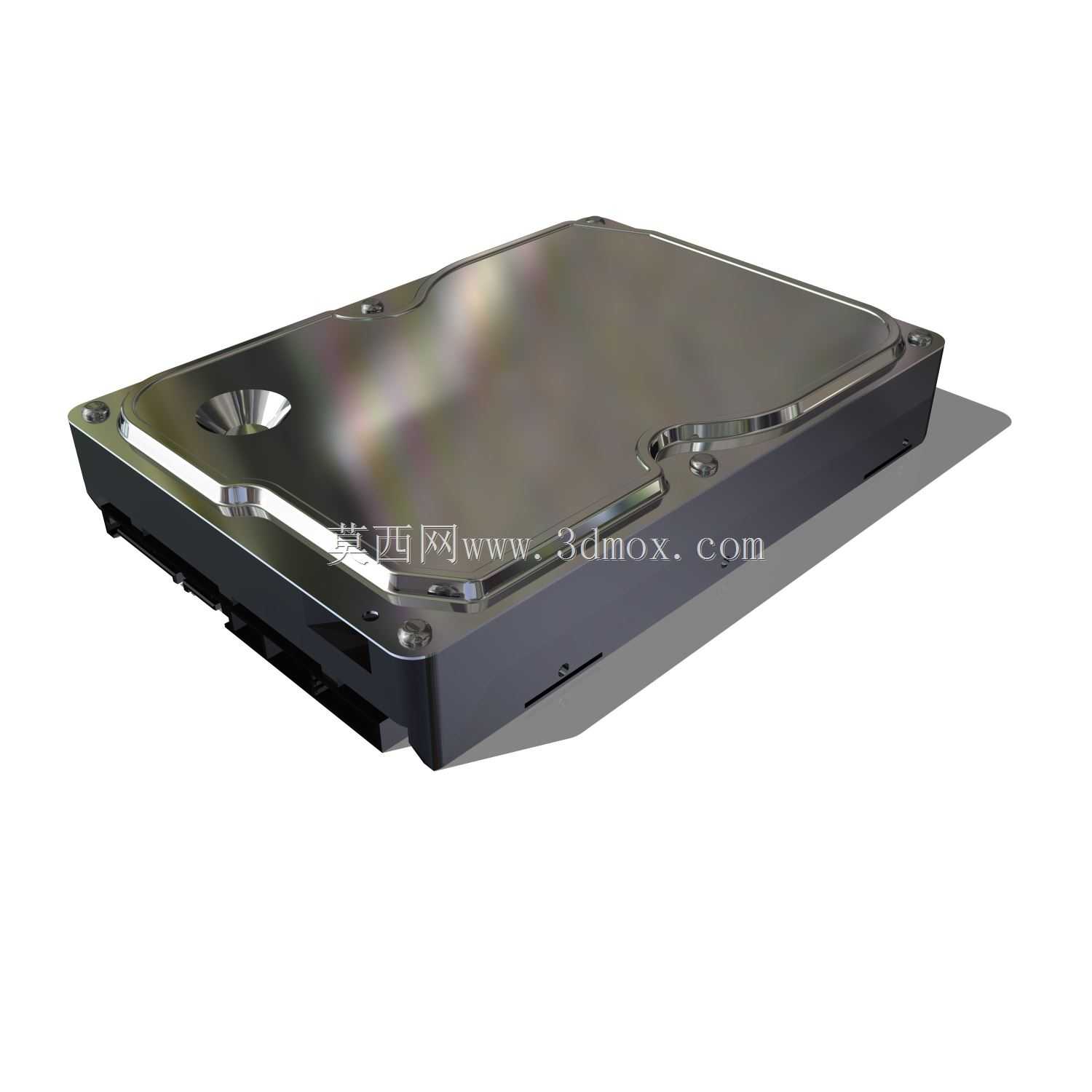

　　这类硬盘的应用场景覆盖极广，台式机主机的内置存储扩容、NAS网络存储设备的盘位部署、安防监控主机的录像存储、工业控制设备的本地数据存储，都会用到这个规格的产品，所以建模时还要考虑不同安装姿态的适配，比如水平安装、垂直安装时的重心位置，盘体边角的倒角尺寸，避免安装时刮伤线材或者操作人员。设计思路上完全遵循实物的量产结构，上盖采用冲压金属壳体，边缘的卷边、密封胶条的预留槽都做了还原，盘体底座的铸铝特征、侧边的安装定位凸台也和实物一致，甚至盘体表面的标签粘贴区域的凹陷、螺丝头的沉孔深度都做了匹配，不管是做整机装配的干涉检查，还是做产品宣传的渲染出图，都能直接使用。另外还要注意，这类硬盘的工作状态下有轻微的振动，所以做配套安装结构时，要在硬盘和支架之间预留减震胶钉的安装空间，模型里也对应留出了胶钉的安装避让位，不用后续再调整尺寸。
