带锥形夹紧结构的扭矩限制连接装置

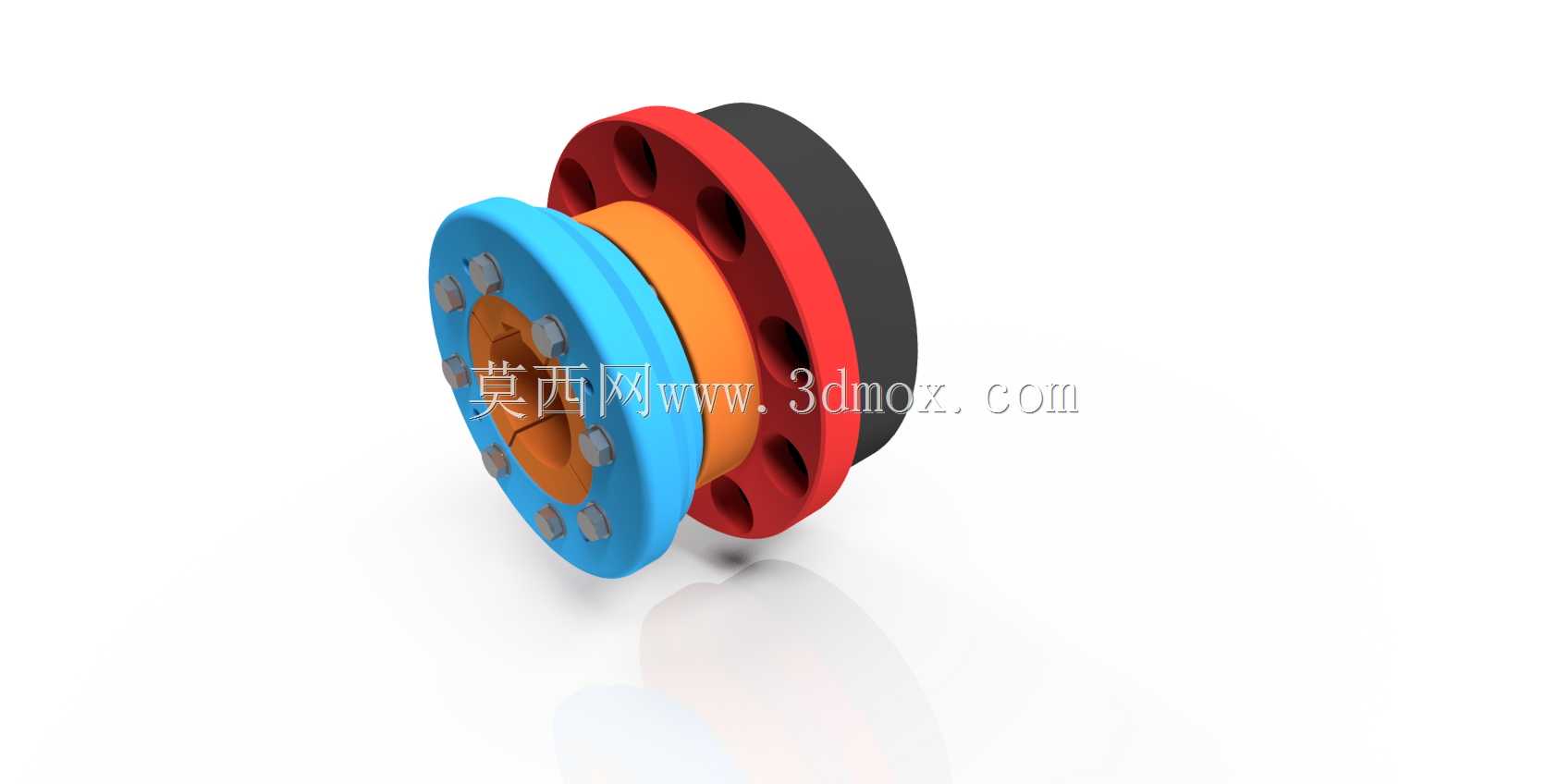

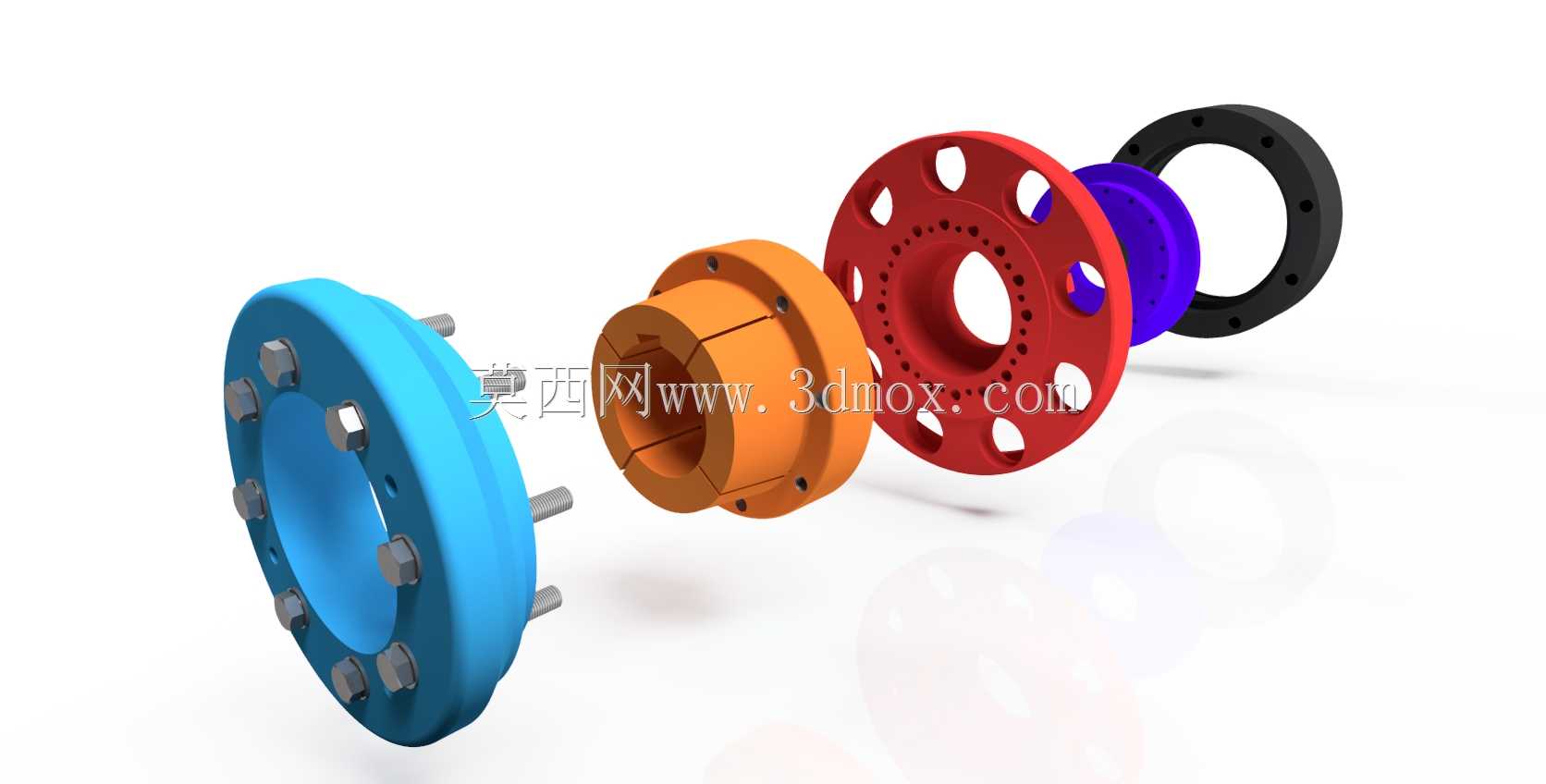

　　在自动化输送线、包装机组、机床进给机构这类存在冲击负载或误操作堵转风险的传动链路里，扭矩限制器是保护核心驱动部件不被过载扭矩损坏的关键零件，这款带锥形夹紧连接的扭矩限制结构，正是针对中小扭矩传动场景的紧凑化设计方案。不同于传统键槽连接的扭矩限制器需要对轴做键槽加工、削弱轴的抗弯强度，这款结构采用无键锥形夹紧的连接方式，安装时只需将锥形内套套入光轴，锁紧端面的压紧螺钉即可让锥面产生均匀的径向抱紧力，既不会对安装轴造成加工损伤，也能消除键连接带来的传动背隙，适配频繁正反转的传动工况。从结构布局来看，该装置采用盘式对称设计，两端的法兰盘分别对接主动端和从动端的传动部件，中间的橙色弹性缓冲环承担日常传动过程中的小幅振动吸收作用，

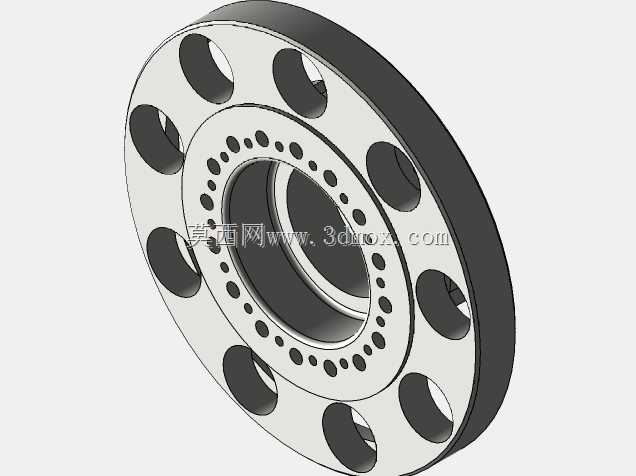

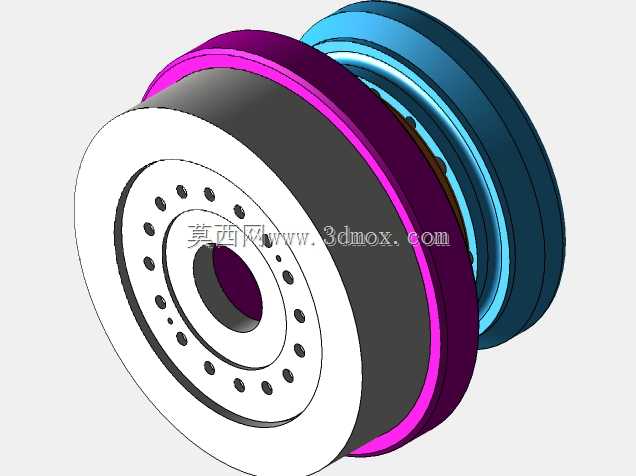

　　红色端面上的多组沉孔用于安装扭矩触发的弹性压紧组件，蓝色端的锥形夹紧套集成了扭矩传递的摩擦副结构，当传动链路中的实际扭矩超过预设的安全阈值时，摩擦副会产生相对打滑，切断主动端到从动端的扭矩传递，避免电机、减速器等核心驱动件因为堵转过载出现绕组烧毁、齿轮断齿等故障。设计过程中需要重点控制锥面的配合锥度，通常选用1:10到1:20的自锁锥度区间，既保证锁紧状态下不会因为传动振动出现松脱，也能在需要拆卸维护时通过顶丝轻松分离夹紧套与传动轴；同时摩擦副的摩擦片材料需要选用耐磨且摩擦系数稳定的粉末冶金材质，保证多次打滑触发后扭矩阈值不会出现大幅衰减，端面的压紧弹簧需要做分组选配，确保圆周方向的压紧力均匀，避免局部压力过大导致摩擦片偏磨。

　　安装边界上，这款盘式结构的轴向尺寸紧凑，不需要在传动链路中预留过长的安装空间，法兰端的连接孔采用圆周均布设计，可以适配不同孔距的带轮、链轮、联轴器等标准传动件的安装对接，径向尺寸控制在同扭矩规格键连接限制器的1.1倍以内，不会额外增加传动系统的径向轮廓尺寸，适合安装在设备内部空间局促的传动节点。日常使用中，锥形夹紧结构不需要像键连接那样定期检查键的磨损情况，只要在初次安装时按照规定的扭矩锁紧端面螺钉，即可长期保持稳定的抱紧力，打滑触发后不需要更换任何零件，只需排查过载原因排除故障后，装置即可自动恢复扭矩传递功能，大幅降低了设备运维的配件成本与停机时间。
