带侧边挡柱与护边的皮带输送装置

　　这款输送装置主要面向车间内散料、规整包装箱以及长条型工件的短距离转运场景，在五金加工、包装分拣、零部件中转工位都能适配，区别于常规平皮带输送机，它在输送面两侧加装了垂直挡柱与侧部护边结构，能有效避免输送过程中物料偏移、滑落，尤其是输送表面光滑的长条型材、堆叠的纸质包装箱时，侧挡结构能抵消物料在启停阶段的惯性偏移量，不需要额外加装导向条就能保证物料沿输送方向行进。

　　从结构设计逻辑来看，整体机架采用型钢焊接后做表面喷涂处理，输送段的承载托辊等距排布，托辊间距根据常规输送物料的最小尺寸设定，保证尺寸偏小的工件不会卡在相邻托辊间隙中，驱动端采用端部辊筒内置传动的布局，能减少外部传动部件的外露，降低车间内杂物卷入传动结构的风险，同时也能压缩设备整体宽度方向的安装尺寸。两侧的垂直挡柱并不是直接焊接在机架上，而是采用可拆式的安装座固定，现场安装时可以根据实际输送物料的宽度，调整挡柱的排布间距，甚至可以根据需求拆除部分挡柱，适配宽度超出常规范围的工件临时输送需求，侧部的绿色护边采用柔性耐磨材质，固定在挡柱与机架之间的连接横梁上，既可以阻挡尺寸偏小的碎料从侧边掉落，也能避免硬质工件直接碰撞金属挡柱产生磕碰损伤，对表面质量要求较高的加工件输送十分友好。

　　安装边界方面，设备整体的长度方向可以根据工位布局做模块化拼接，单段标准段的长度适配常规车间的工位间距，宽度方向的固定尺寸不含侧边安装座的突出部分，现场布局时只需要在设备两侧预留少量的维护空间即可，不需要预留过大的操作通道，因为日常维护只需要定期检查皮带张紧度、托辊转动灵活性，侧挡结构的存在不会干涉皮带的更换与托辊的拆装。输送面的高度可以根据对接的设备出料高度做支脚调节，支脚采用带地脚盘的螺纹调节结构，不需要额外做预埋安装，地面平整度满足普通车间地坪要求即可完成安装固定，不需要专门做设备基础。

　　在实际使用场景中，这类带侧挡的皮带输送装置常对接在机床出料端、分拣工位的上下料端，比如冲压线的工件输出、包装线的成品转运，都可以用这类设备替代人工搬运，降低工人的重复劳动强度。设计时特意将传动辊筒的端部做了圆弧过渡处理，避免皮带运行时出现跑偏刮边的问题，皮带下方的托辊采用带密封轴承的标准件，后期维护更换时不需要单独定制配件，通用标准件的采购周期短，能降低设备的运维成本。两侧的挡柱高度根据常规输送物料的堆高设定，既不会因为挡柱过高影响物料的人工取放，也不会因为高度不足无法起到防偏移的作用，护边的安装高度与输送面的上表面保留微小间隙，不会摩擦输送皮带造成额外的动力损耗，同时也能避免细小颗粒卡在护边与皮带之间磨损皮带表面。

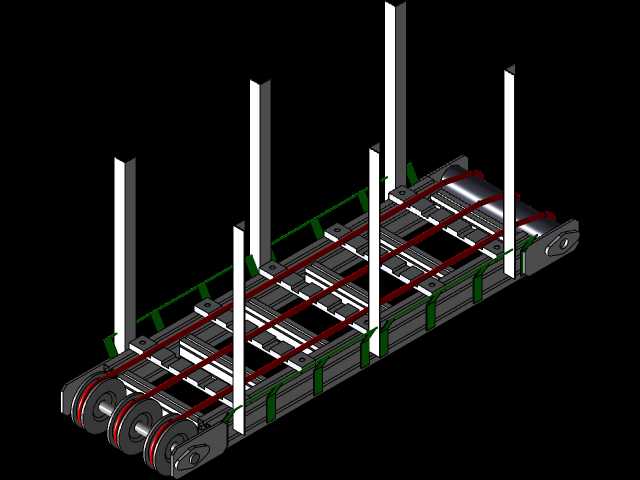

　　从三维建模的角度来看，整个模型的装配层级清晰，机架部分采用焊接组件建模，托辊、挡柱、护边都做成单独的可编辑零件，后续如果需要调整设备宽度、挡柱间距或者护边高度，只需要修改对应零件的参数即可完成变型设计，不需要重新搭建整体装配结构。模型中还原了实际设备的安装细节，比如支脚的调节螺纹、挡柱安装座的固定孔位、辊筒端部的轴承安装位，这些细节都能直接用于后续的工程图导出，给实际生产加工提供准确的尺寸参考，不会出现建模结构与实际加工工艺脱节的问题。在输送面的布局上，多道平行的皮带排布可以兼顾不同尺寸的物料输送，即使是宽度较窄的长条工件，也能同时被至少两根皮带承载，不会出现工件倾斜卡滞的问题，相邻皮带之间的间隙控制在合理范围，不会让小尺寸工件掉落，同时也能减少皮带的整体宽度，降低驱动电机的负载功率，在满足输送能力的前提下尽可能降低设备的运行能耗。
