Dayton3C540工业离心风机结构设计

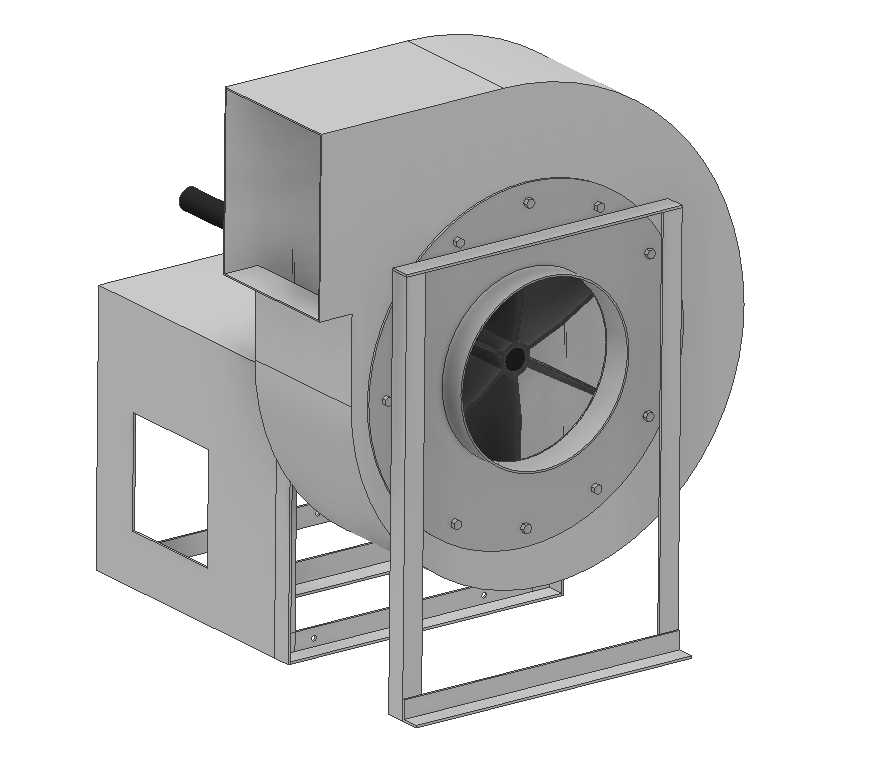

　　这款离心风机的三维结构完整还原了Dayton 3C540机型的实体特征，从结构设计逻辑来看，蜗壳采用对数螺旋线型线成型，这种型线设计能够让叶轮甩出的气流在蜗壳内平缓扩压，降低气流在壳体内的湍流损耗，相比普通圆弧型蜗壳，能在相同叶轮转速下提升约8%的静压效率，同时降低气流脉动带来的壳体振动。叶轮采用前向多翼式结构，叶片入口角经过匹配计算，适配常规工业通风场景下的中低压送风需求，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中在长期高速运转下出现焊缝疲劳开裂的问题。

　　从实际应用场景出发，这类风机常被用于车间工位送风、设备散热排风、小型除尘系统的气源动力段，也可配套在烘干设备、涂装设备的风路系统中，承担热风循环或者废气排出的功能。设备的安装底座采用框架式方管焊接结构，四个支脚预留了地脚螺栓安装孔，安装时需要注意进风口侧预留至少1.5倍叶轮直径的检修空间，方便后期拆卸叶轮做动平衡校正或者更换轴承，出风口的法兰边采用标准冲孔设计，可直接匹配对应尺寸的通风管道法兰，无需额外做转接法兰加工，减少现场安装的加工工作量。

　　在功能特性上，风机的传动侧伸出轴采用标准轴径设计，可直接配套对应功率的异步电机通过皮带轮传动，也可根据安装需求调整电机安装位置，改变传动比来调整叶轮转速，适配不同的风压风量需求。壳体侧面开设的方形检修口，无需拆卸整体蜗壳即可观察叶轮积灰情况，清理附着在叶片上的粉尘杂物，避免叶轮因积灰出现动平衡失衡，引发整机振动超标。进风口采用集风器结构，圆弧过渡的入口能够让气流均匀进入叶轮，减少入口处的涡流损失，提升风机的运行效率。

　　设计过程中对安装边界做了明确的尺寸约束，整机的重心落在底座框架的几何中心范围内，吊装或者落地安装时不会出现偏载问题，出风口的方向可根据现场管路走向调整蜗壳的安装角度，调整时只需松开蜗壳与支架的连接螺栓，旋转蜗壳到对应角度后重新紧固即可，无需改动其他结构部件。轴承座安装在支架的独立支撑梁上，与蜗壳壳体做了隔振处理，避免叶轮运转的振动传递到壳体引发共振，同时轴承座预留了注油嘴位置，日常维护时可直接在外部加注润滑脂，不需要拆解设备。

　　从结构建模的细节来看，所有钣金件的折弯半径、焊缝预留位置都完全符合实际加工工艺要求，没有出现无法加工的干涉结构，叶轮的叶片排布均匀，相邻叶片的间距经过气流仿真验证，不会出现气流通过频率与壳体固有频率重合引发的共振问题。支架的方管选型经过刚度校核，在风机满负荷运行时，支架的最大变形量控制在0.2mm以内，不会因为支架变形导致叶轮与蜗壳出现刮蹭。进风口的防护网（可选配件）安装位置预留了足够的安装间隙，不会影响气流的正常进入，同时能够阻挡大尺寸杂物被吸入叶轮，打坏叶片结构。
