农田灌溉用卷盘式移动喷灌喷头结构

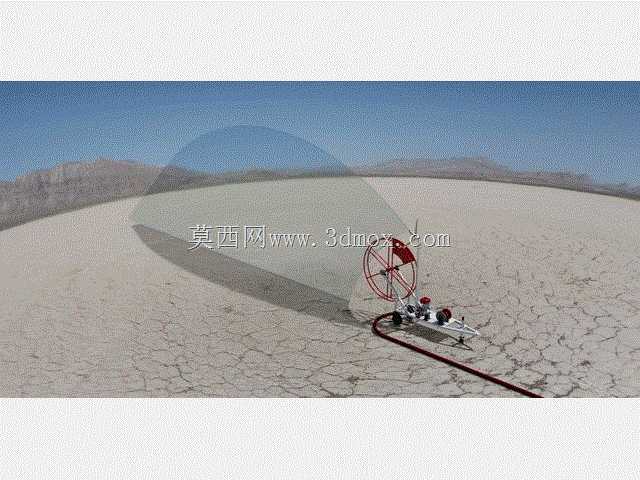

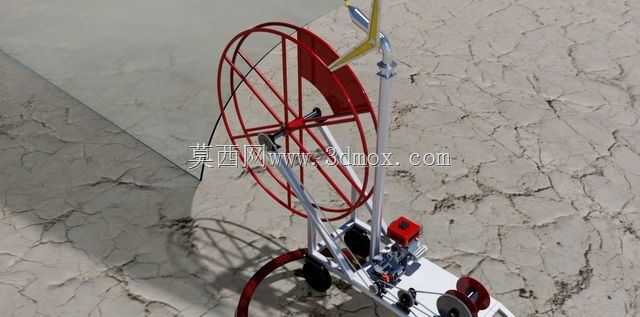

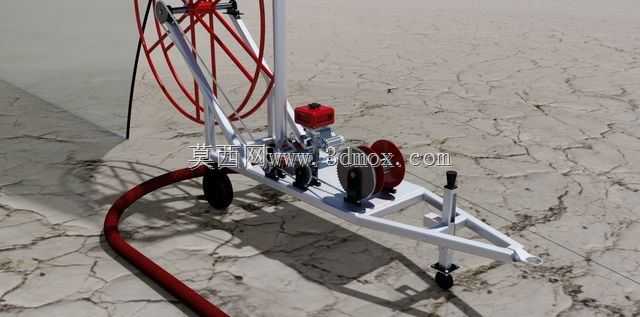

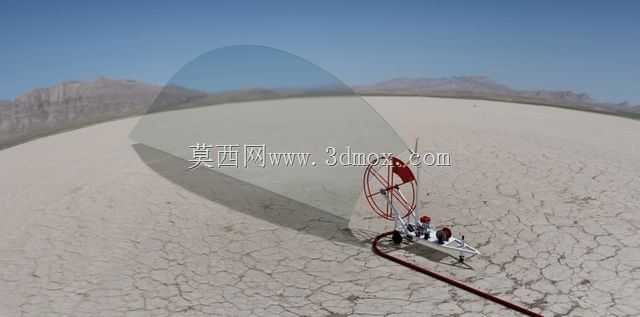

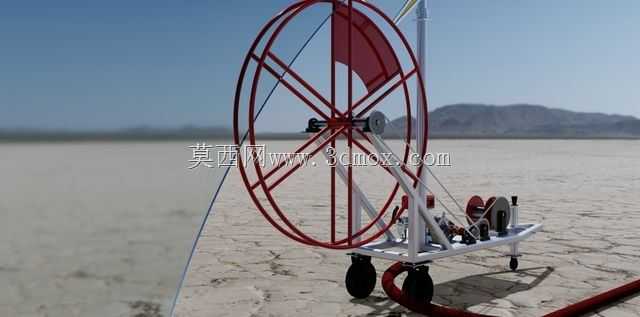

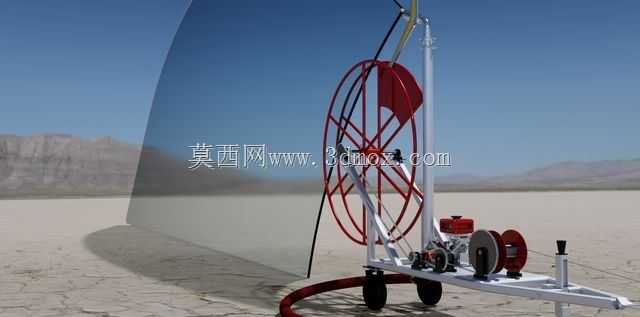

　　这款移动式喷灌装置主要面向大田作物灌溉、干旱区域应急补水、运动场草坪养护等场景，替代传统固定喷灌管线覆盖范围有限、拆装成本高的短板，可在硬质铺装地面、沙质耕地、缓坡地块等多种地形下移动作业，无需提前预埋输水管道，适配临时灌溉需求与分散地块的作业要求。设备核心功能是通过卷盘收纳高压输水软管，配合带行走轮的喷头支架，在水压驱动下沿预设路径缓慢移动，实现扇形或全圆周范围的均匀喷洒，覆盖半径可通过进水压力调节，避免固定喷头近点过涝、远点漏灌的问题。设计阶段优先考虑野外作业的抗颠簸性能，行走轮采用宽幅实心轮结构，降低松软耕地的下陷风险，支架底部预留配重安装位，可根据现场风力加装配重块，避免强风下喷头侧翻影响喷洒范围。

　　喷头旋转机构采用水力驱动结构，无需额外外接电源，内部流道做圆弧过渡处理，减少高压水流的压损，同时在进水端设置简易过滤槽，阻挡水中大颗粒杂质堵塞喷嘴，降低野外作业的故障概率。卷盘的转动阻尼做了分级调节设计，可根据软管回收速度匹配设备行走速率，避免软管拖拽过快导致喷头倾斜，或是回收过慢造成软管堆积缠绕。安装边界上，设备整体宽度控制在常规农用机耕道的通行范围内，可通过小型农用拖拉机牵引转场，进水接口采用通用快接结构，适配常见的农用输水软管规格，无需额外定制转接头。喷头仰角可在15度到45度之间手动调节，针对低矮作物与高秆作物可灵活调整喷洒高度，减少作物茎叶对水流的遮挡。整体结构做了模块化拆分，旋转喷头、行走轮组、卷盘机构均可单独拆卸更换，野外作业时出现部件损坏可快速替换，无需整体返厂维修。支架的受力部位做了加厚处理，应对输水过程中软管的拖拽拉力与水压变化带来的冲击，长期户外使用也不易出现结构变形。
