轮式移动喷灌作业设备三维结构设计

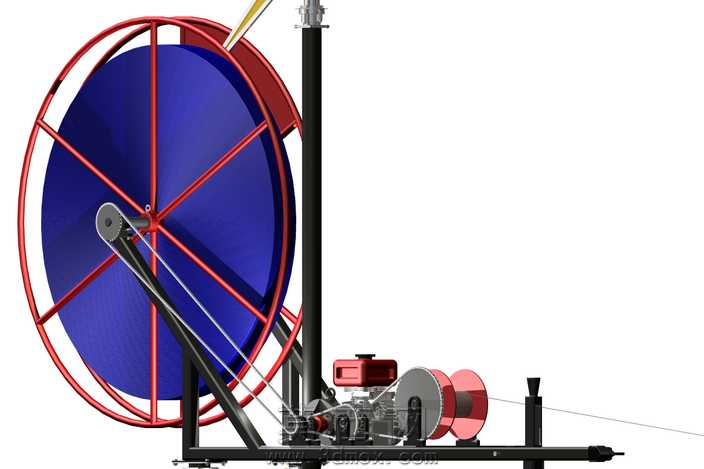

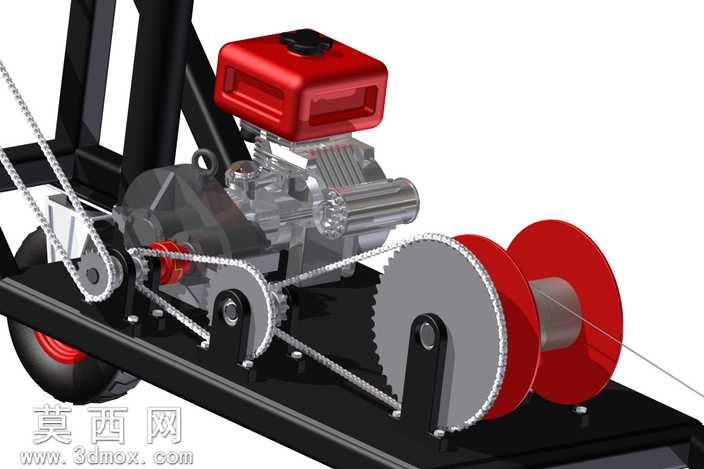

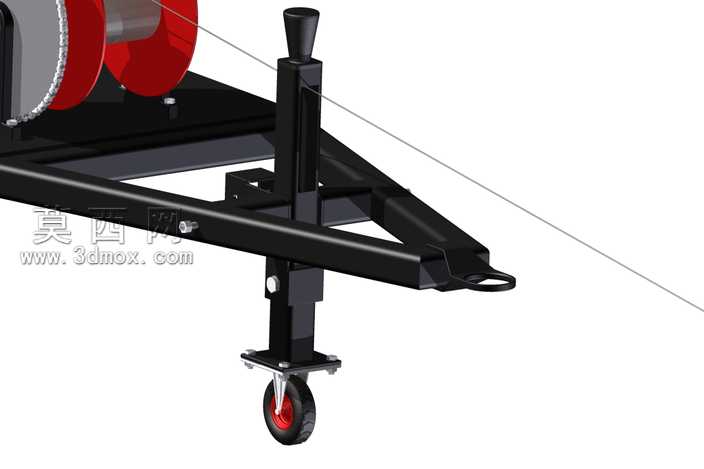

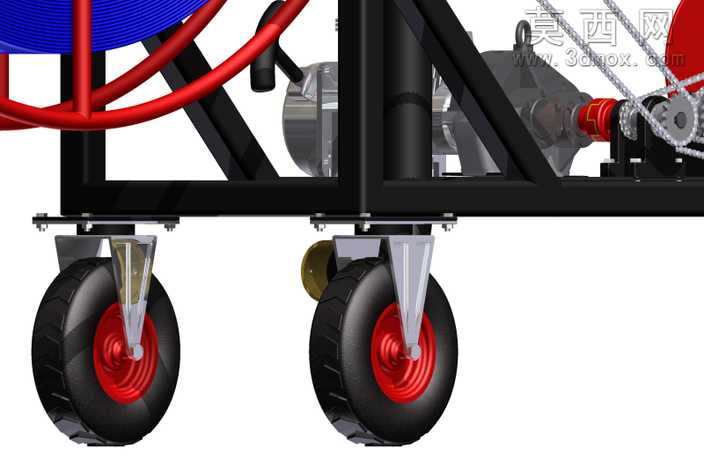

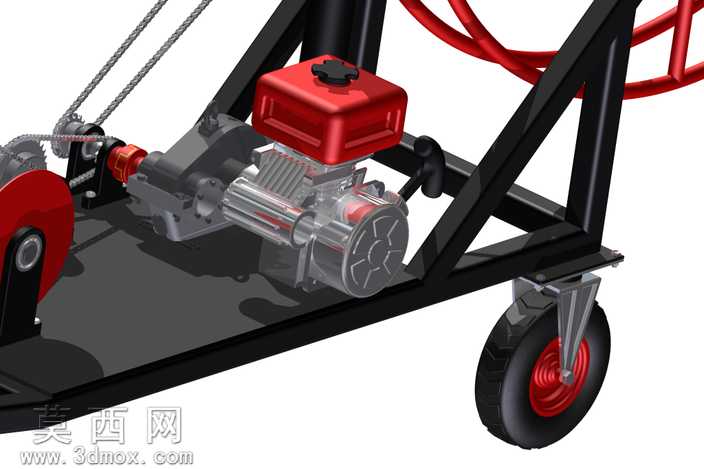

本作品为轮式移动喷灌作业设备的三维建模成果，建模过程围绕设备的实际作业功能展开，首先完成了核心承载机架的结构搭建，采用方管型材拼接的框架式结构作为整机的受力基础，在三维软件中通过草图绘制、特征拉伸、焊件切割清单配置完成机架的参数化建模，精准还原了机架各连接点位的安装位，为后续行走机构、输水系统的装配预留了精准的配合基准。行走机构部分重点还原了带红色轮毂的充气脚轮结构，对轮胎的胎面防滑纹理、轮毂的辐板造型、轮轴的安装固定结构、转向支架的锥型定位结构都做了精细化建模，通过曲面扫描、阵列特征完成胎纹的批量生成，对轮架与机架的连接部位做了装配约束模拟，还原了脚轮的转向与滚动自由度，确保模型可直观展示设备的移动转向逻辑。输水系统部分还原了红色高压输水软管的布线路径，通过3D草图引导的扫掠特征完成软管的自然弯曲造型，搭配金属管路接头、卷管盘的蓝色盘体结构，清晰展示了输水路径从卷盘到作业端的走向，同时对设备搭载的动力传动部分做了结构还原，包括链轮链条传动组件、动力输出轴、连接法兰等部件，通过配合约束还原了传动链的装配关系，直观展示动力从动力源到行走及作业部件的传递路径。材质渲染阶段，为机架方管赋予哑光黑色金属材质，还原钢制机架的喷涂质感；为轮胎赋予黑色橡胶材质，添加轻微的粗糙纹理模拟真实轮胎的触感；为轮毂赋予亮红色烤漆材质，突出视觉辨识度；为输水软管赋予亮红色柔性塑料材质，区分硬管与软管的材质差异；为金属传动部件赋予银灰色金属切削质感，添加轻微的环境反射效果提升真实感。整体建模遵循从整体框架到局部零件的设计思路，先确定整机的轮距、轴距、机架高度等核心参数，再逐步拆分各功能模块的零件结构，所有零件间的装配都采用实际生产中的连接逻辑，避免出现干涉错位问题，既完整呈现了移动喷灌设备的整体外观，也清晰展示了内部的结构组成与装配关系，可作为农用喷灌设备结构设计、原理展示的参考三维模型。
