带换挡操纵机构的双级齿轮箱三维结构

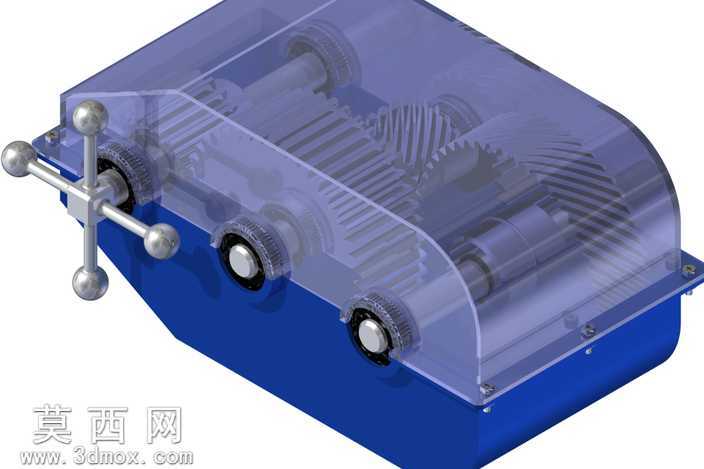

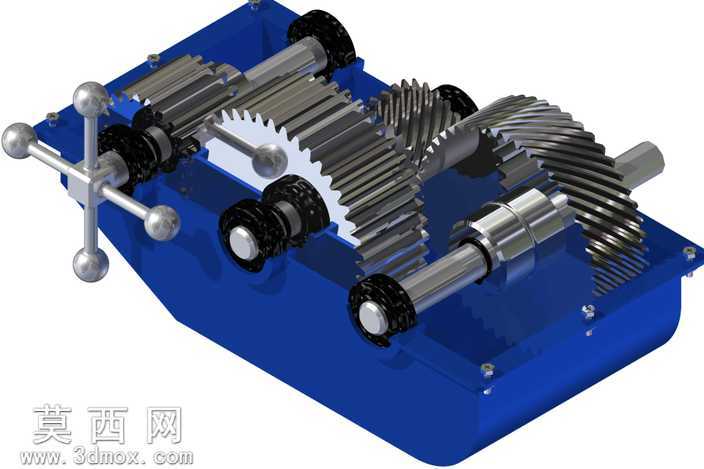

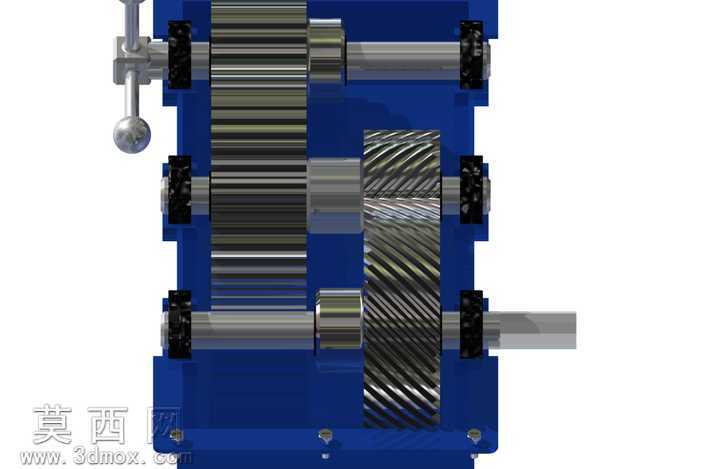

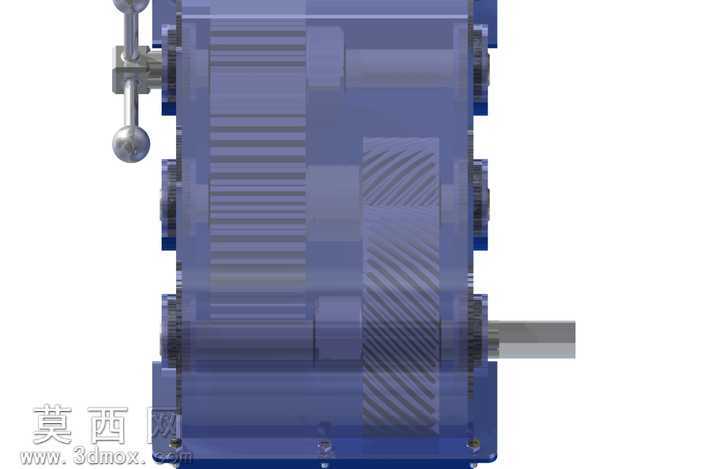

本作品为带手动换挡操纵机构的双级齿轮传动箱三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了齿轮箱从外部壳体到内部传动链、操纵组件的全部结构细节。建模阶段首先搭建整体装配基准框架，以箱体的安装孔位、轴承座轴线为全局定位基准，确保各轴系的平行度与中心距符合齿轮啮合的公差要求，避免后续装配出现干涉错位问题。内部传动结构包含多组不同齿数的直齿圆柱齿轮与一组大传动比斜齿圆柱齿轮，直齿轮部分对应换挡变速的不同传动档位，斜齿轮部分作为最终输出级，可有效降低传动噪音、提升大负载下的啮合平稳性；每处齿轮的齿形参数、齿宽、轴肩定位尺寸都经过参数化校准，齿轮与传动轴之间通过键连接实现扭矩传递，轴端配套轴承、挡圈、密封端盖等标准件，完整还原真实齿轮箱的轴系支撑与密封结构。外部的手动换挡操纵机构包含操纵杆、拨叉、定位钢球组件，建模时还原了操纵杆的球头握持结构、拨叉与滑移齿轮的配合卡槽，可直观展示手动换挡时滑移齿轮沿花键轴滑动、与不同档位直齿轮啮合实现变速的工作逻辑。材质与渲染阶段，为箱体赋予深蓝色金属漆材质模拟工业减速箱的涂装外观，为齿轮、传动轴、操纵杆等金属加工件赋予不同粗糙度的金属材质，区分加工面与非加工面的质感差异，为轴承、密封件赋予对应的工程塑料与橡胶材质，通过光影渲染突出齿轮啮合面的加工精度、轴系的装配层次，清晰呈现内部传动链的动力传递路径。整个模型装配逻辑严谨，所有可动部件的运动行程都经过干涉检查，既可以作为机械原理教学的演示模型，也可作为非标齿轮箱设计的结构参考，直观展示双级变速齿轮箱的设计思路与结构组成。
