带散热结构的电控箱体内部装配结构

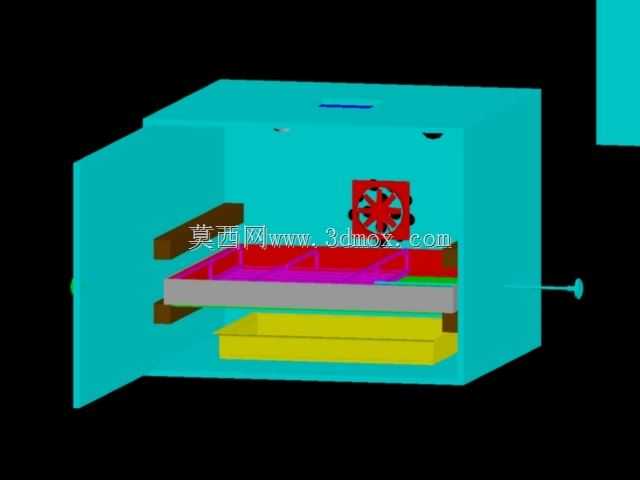

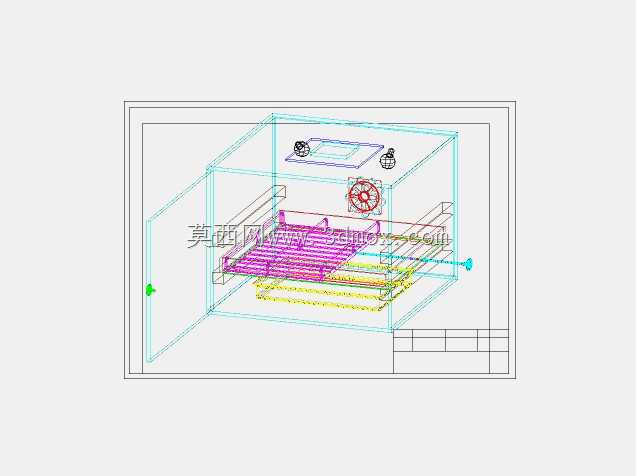

　　这款电控箱体的三维结构设计，主要面向小型分布式电控单元的户外安装场景，适配民用小型供热、光伏配套电控系统的内置安装需求，可在有限的壳体空间内完成控制板、散热模块、接线端子的分层排布，解决小尺寸电控箱内部走线混乱、散热不足的常见工程问题。从结构布局来看，箱体采用单侧开门的铰接式开合设计，开门侧预留足够的操作空间，方便后期运维时对内部元件进行检修更换，无需将整个箱体从安装基座上拆卸。内部采用三层分层承载结构，最上层靠近箱体顶部预留的通风孔位置，安装轴流散热风扇，风扇安装位预留标准的螺丝固定孔位，可适配市面常见的80mm规格小型轴流风扇，风扇正对下方的主控电路板安装层，工作时可形成自上而下的强制风冷气流，

　　带走电路板上功率元件工作产生的热量，避免高温环境下元件出现降频、寿命缩短的问题。中间层为电路板安装位，采用凸起式支撑柱设计，支撑柱高度预留15mm的走线空间，电路板下方可布置低压信号线与功率线，实现强弱电的物理分隔，减少信号干扰问题，支撑柱顶端预留自攻螺丝安装孔，可直接固定不同尺寸的通用PCB板，无需额外定制安装支架。最下层为抽屉式接线仓，采用抽拉式结构设计，接线时可将仓体拉出，方便操作人员完成进线、出线的端子压接与固定，推回后可将接线端与上层电路板区域分隔，避免运维时误碰接线端子导致的松脱问题。箱体侧壁预留穿线孔位，孔位边缘做圆角钝化处理，避免穿线时划伤线缆绝缘层，穿线孔位置配套设计了防水胶圈的安装槽，

　　可满足户外安装的IP54防护等级要求。箱体整体外形尺寸控制在300mm250mm200mm的范围内，背部预留四个挂装孔位，可直接壁挂安装在墙面或者设备支架上，安装孔位的间距符合常规小型电控箱的安装标准，可直接替换同尺寸的老旧箱体，无需重新在安装面打孔。结构设计时充分考虑了钣金加工的工艺性，所有折弯边均预留合理的折弯半径，避免加工时出现板材开裂的问题，内部的支撑结构均采用与箱体同材质的钣金件折弯焊接而成，减少额外的定制加工件，降低整体的加工成本与装配难度。
