带三色警示灯立式工业控制机柜结构

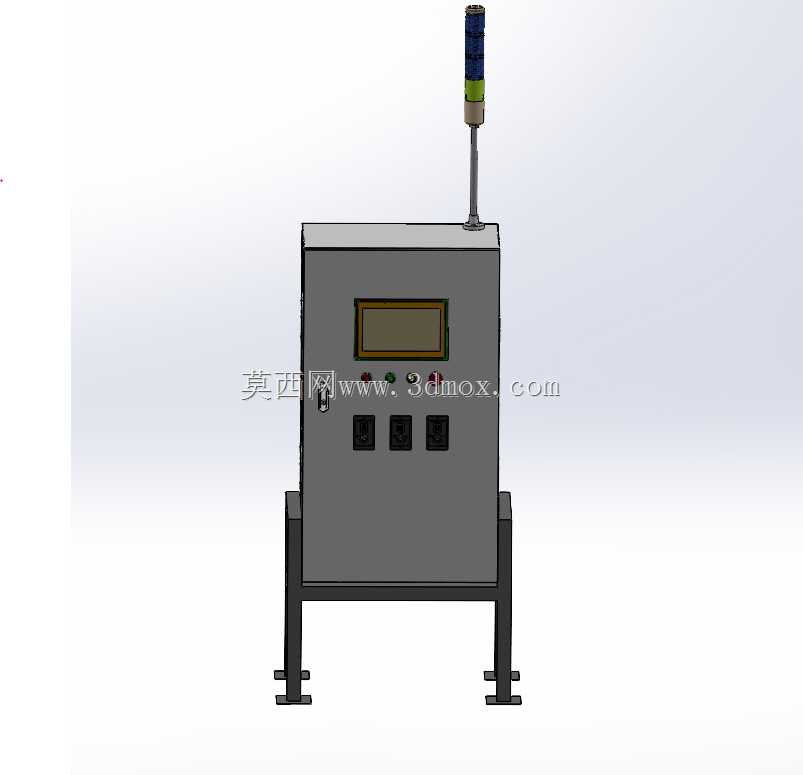

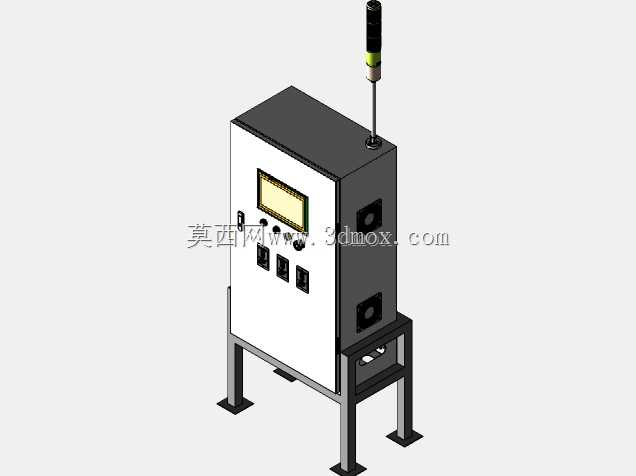

　　这款立式控制机柜主要面向车间产线旁的设备就近控制场景，可直接落地安装在生产线工位侧、设备主机旁的预留安装区域，承担单台或小范围联动设备的电气控制、状态显示、操作指令下发功能，适配离散制造车间的单机设备控制、小型产线段集中控制需求，无需额外嵌入大型柜体组，可独立完成电气元件的承载与防护。柜体采用立式支腿安装结构，支腿底部预留安装固定孔位，可通过膨胀螺栓直接固定在水泥地面或设备配套钢平台上，支腿高度预留了地面线缆走线空间，方便底部进出线缆的布设与后期维护，避免线缆直接外露在地面被踩踏或被转运设备剐蹭。柜体正面上部嵌入触控显示屏安装位，屏幕下方预留操作按钮、急停按钮、功能开关的安装开孔，下部预留三个标准电气接口安装位，

　　可根据实际需求安装电源插座、通讯接口、航空插头等外接元件，柜门采用单开门结构，侧边设置锁具安装位，可加装标准柜锁实现权限管控，避免非操作人员误触内部元件。柜体顶部预留三色警示灯安装接口，配套的杆式三色警示灯可直接通过顶部开孔固定，警示灯杆的走线可直接从顶部开孔进入柜体内部，无需额外布设外部走线槽，警示灯可对接柜内控制回路，实现设备运行、待机、故障三种状态的可视化提示，方便车间操作人员远距离快速识别设备状态。设计过程中优先考虑了电气元件的安装兼容性，柜内预留了标准安装导轨的固定点位，可适配常规尺寸的断路器、接触器、继电器、PLC模块等电气元件的安装，柜体内部深度预留了足够的走线与散热空间，避免元件排布过于紧凑导致散热不良，

　　同时柜门与柜体的接缝处预留了密封胶条安装槽，可加装密封胶条实现基础的防尘防泼溅能力，适配车间多粉尘、少量切削液飞溅的使用环境。外形尺寸方面，柜体主体采用方正箱型结构，整体高度包含支腿与顶部警示灯满足车间站立操作的视线高度，正面操作区域的高度适配成年人站立操作的舒适区间，无需弯腰或抬手即可完成按钮操作与屏幕触控，柜体宽度控制在单人可完成柜门开合与内部元件维护的尺寸范围内，安装时仅需预留单开门的开合空间即可，无需额外预留过大的侧向维护通道，适合车间内狭小空间的点位布设。
