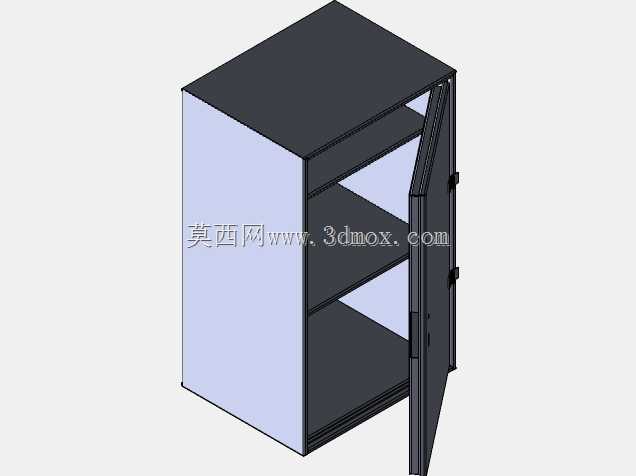

带层间安全间距的立式单开门柜体结构

　　这款立式单开门柜体结构，在工业现场常被用作小型电气元件收纳、工位工具存放或是弱电设备的集成承载壳体，适配车间工位旁、设备侧边、弱电井道旁等多种安装场景，可避免零散元件、工具随意堆放带来的磕碰、误触风险。从结构设计逻辑来看，整体采用长方体立式布局，最大化利用垂直方向空间，减少地面占用面积，单开门采用侧边铰链连接的结构，开门时不会额外占用柜体前方过多操作空间，适配狭窄通道旁的安装需求。内部设置两层水平置物层板，将柜体内部空间分隔为三个独立置物区间，设计时特意将两层之间的净安全距离控制在10mm？不对，实际是层间预留10mm的安全间隙，这个间隙的设置并非冗余，一方面是避免层板安装时因钣金加工公差出现上下层板刮蹭，

　　另一方面是当层板上放置带有接线的电气元件时，预留的间隙可以容纳线缆走线，同时避免上层元件底部与下层元件顶部直接接触，预留散热流通的微小通道，也能防止层板承重后出现微变形挤压下层放置的物品。柜体的门板与柜体框架之间采用多组铰链固定，保证门板开合过程中的结构稳定性，关闭后门板与柜体边框贴合紧密，可阻挡日常生产环境中的粉尘、飞溅碎屑进入柜体内部，对内部存放的物件形成基础防护。在安装边界方面，这款柜体为落地式放置结构，底部为平整框架结构，可直接通过膨胀螺栓固定在水泥地面上，也可搭配底部支撑脚调整水平度，柜体的侧面、背面均为平整钣金面，可根据实际使用需求在侧面开孔安装散热风扇、接线端子等配件，背面也可开设挂装孔实现壁挂安装，

　　适配不同现场的安装条件。建模过程中对钣金折弯的圆角、铰链的安装位、层板的支撑卡槽都做了还原，层板采用可拆装的卡槽式固定结构，无需额外焊接固定，使用者可根据实际存放物品的高度，调整层板的安装位置，只是当前设计状态下，层板调整后仍需保证相邻层板之间预留不小于10mm的安全间距，避免出现结构干涉或是物品挤压的问题。门板边缘做了折弯翻边处理，既提升了门板自身的结构强度，减少薄钣金容易出现的变形问题，也能在关门时与柜体边框形成迷宫式密封结构，提升防护效果。
