通讯设备用带凸齿环形锁紧隔套结构

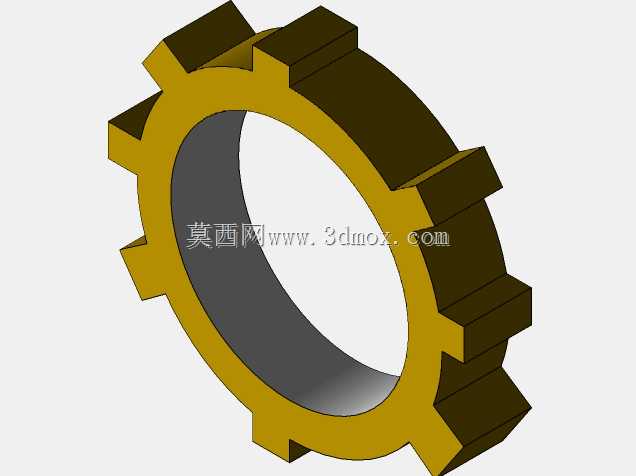

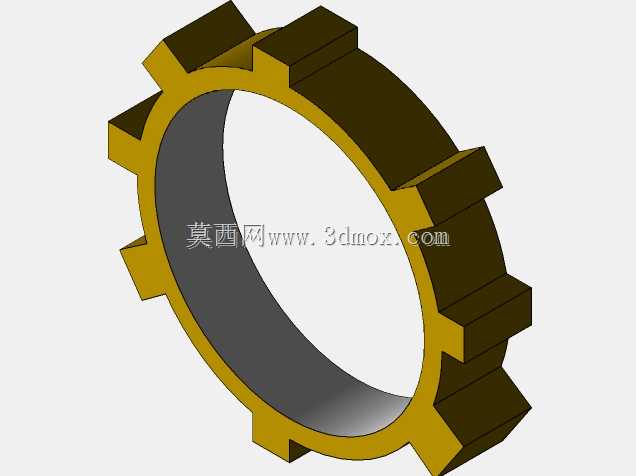

　　这类带周向凸齿的环形结构件，多应用在通讯基站设备、户外通讯接线箱体的内部线缆锁紧、模块定位场景中，核心作用是在穿线孔位处提供周向防转限位，配合橡胶密封件、压紧螺母实现线缆进线端的固定与密封，避免户外使用时线缆受外力拉扯出现松动、密封失效的问题。从结构设计来看，零件采用环形基体搭配周向均布的矩形凸齿布局，凸齿沿环体外壁径向伸出，齿形做了直角过渡处理，没有额外的倒角或圆弧修饰，这种设计能够在安装时直接卡入接线盒座内壁对应的卡槽内，完全限制环体自身的周向转动，当外侧压紧螺母旋紧时，环体不会跟转，能够将轴向压紧力均匀传递到内侧的密封胶圈上，保证胶圈受力均匀，对穿过环内孔的通讯线缆形成均匀的抱紧力，既不会因为局部压力过大损伤线缆外护套，

　　也不会因为压力不足导致密封失效、灰尘雨水渗入箱体内部。设计过程中首先确定内孔尺寸，需要匹配常用通讯线缆的外径规格，预留足够的穿线间隙同时保证胶圈压缩后能完全贴合线缆表面；环体的轴向宽度需要匹配接线盒座的安装槽深度，保证安装后环体端面与槽底贴合，不会出现轴向窜动；周向凸齿的数量根据安装座的卡槽数量对应设置，每个凸齿的径向伸出高度与卡槽深度匹配，齿的周向宽度略小于卡槽宽度，保证装配时能够顺利推入卡槽，同时配合间隙控制在合理范围，避免装配后出现过大的旷量。实际选型使用时需要注意，该零件的安装边界完全由接线盒座的卡槽尺寸决定，凸齿的位置度公差需要控制在合理范围，保证所有凸齿都能顺利卡入对应卡槽，不会出现个别齿卡滞导致装配不到位的情况；

　　环体内壁为光滑圆柱面，没有额外的防滑纹路，所有防滑抱紧的功能都由配套的橡胶密封件实现，环体本身只承担传力与周向防转的作用，因此材质选择上多采用硬质工程塑料或压铸铝合金，兼顾结构强度与耐腐蚀性能，适配户外通讯设备的长期使用环境。在通讯设备的批量装配流程中，这种结构的零件能够大幅提升装配效率，不需要额外的防转结构或点胶固定，直接卡入卡槽即可完成定位，后续的螺母旋紧工序可以采用电动工具批量操作，不会出现跟转问题，有效提升产线的装配节拍，同时在后期维护更换线缆时，只需要松开外侧螺母即可取出密封件与线缆，环体可以重复使用，降低后期维护的成本。
