四缸发动机排气歧管结构设计

　　该部件为内燃机排气系统核心导流构件，主要适配直列四缸动力单元，承担各气缸燃烧后废气的汇集导出功能，是发动机排气侧与后处理系统之间的关键连接载体。从实际应用场景来看，这类歧管普遍搭载于小排量乘用车、非道路小型工程机械的动力总成中，工作环境长期处于高温、带振动的工况，设计阶段需要兼顾气流组织、安装适配性与结构可靠性。

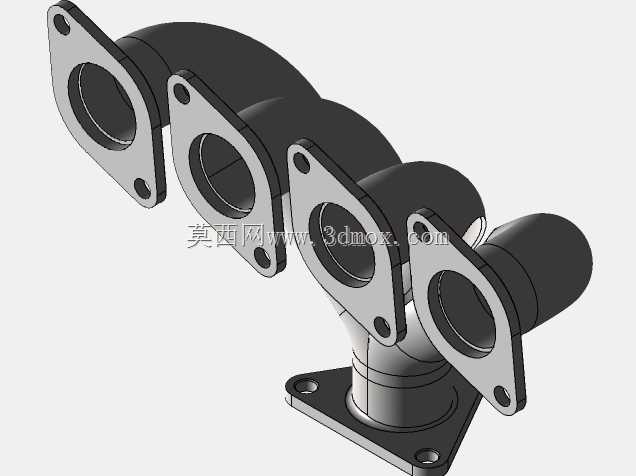

　　结构设计上采用四支路单出口的布局，四个进气侧法兰分别对应发动机缸盖的四个排气道口，每个法兰面预留两个螺栓过孔，安装时可通过双头螺柱与缸盖排气侧端面紧密贴合，配合金属密封垫片实现高温废气的密封，避免排气泄漏影响动力输出与排放指标。各支路的流道采用渐变曲率的弯曲造型，没有出现直角转折结构，目的是降低废气流动过程中的阻力，减少各缸之间的排气干涉，避免相邻气缸排气时产生的气流倒灌问题，保证各缸排气过程的顺畅性，这一设计直接影响发动机的充气效率与排气背压指标。

　　底部的总出口法兰用于连接下游的三元催化器或者涡轮增压器进气端，法兰面同样预留安装孔位，可适配不同规格的后处理接口。整体安装边界需要匹配缸盖排气侧的孔位间距，各进气法兰的中心距严格对应缸盖排气道的排布尺寸，总出口的朝向与角度需要预留出发动机舱内周边部件的装配间隙，避免与周边的线束、冷却管路、隔热罩产生干涉。

　　建模过程中对各流道的壁厚做了均匀化处理，既保证高温工况下的结构强度，避免长期热循环产生的变形开裂，也控制了部件整体重量，符合动力总成轻量化的设计趋势。法兰与流道的衔接位置做了圆弧过渡处理，减少应力集中点，提升部件的抗疲劳性能，适配发动机运行过程中产生的持续振动工况。这类歧管的流道内壁光滑度也在设计中做了考量，减少气流沿程阻力，帮助发动机快速排出废气，提升动力响应速度。
