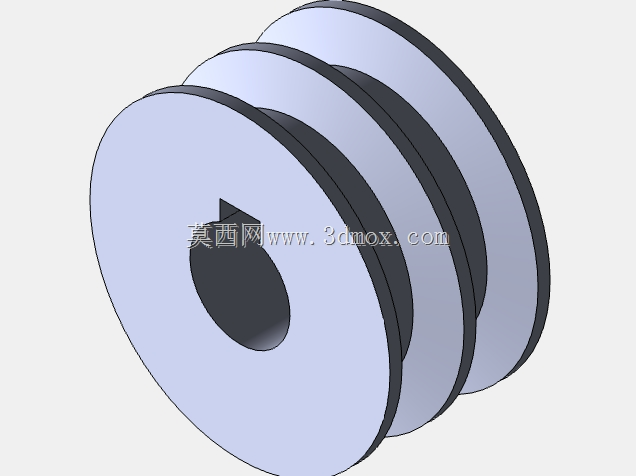

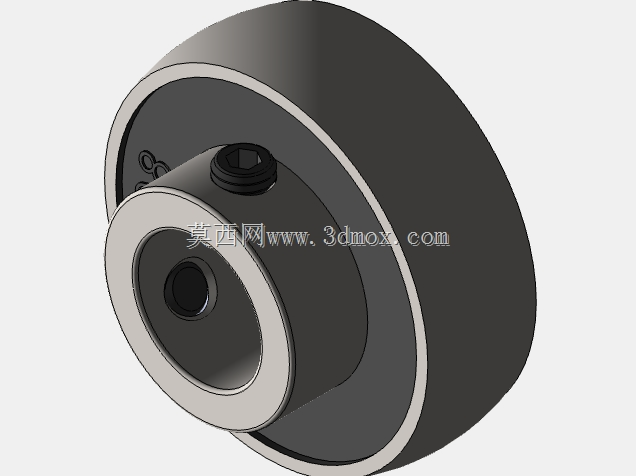

在中小功率传动系统的布局里,这类双槽带轮常被用在输送线、小型风机、轻工包装设备的动力传递环节,区别于单槽带轮,双槽结构可同时驱动两路从动负载,或是通过双带并行布置提升传动扭矩承载能力,避免单根皮带过载打滑的问题。从实际安装场景来看,带轮中心的键槽结构是核心的扭矩传递接口,设计时需要匹配对应轴径的平键公差,键槽的对称度、深度公差直接影响装配后的动平衡表现,若键槽加工偏斜,带轮高速运转时会产生径向跳动,不仅会加剧皮带磨损,还会把振动传递到支撑轴承上,缩短整套传动组件的使用寿命。
设计这类带轮时,首先要确定带型对应的轮槽截面参数,不同型号的同步带或是V带,轮槽的楔角、槽深、槽间距都有对应的标准取值,不能随意更改尺寸,否则会出现皮带嵌槽过深或是接触面积不足的问题,直接导致传动效率下降。轮缘的厚度需要根据皮带宽度预留足够的侧向支撑余量,避免皮带运转时从轮槽中脱出,两轮槽之间的挡边凸起高度要高于皮带工作面1.5-2mm,同时挡边的圆角要做光滑过渡,防止运转过程中切割皮带侧边。带轮的轮毂部分长度需要匹配安装轴的配合长度,既要保证键连接的接触长度足够传递额定扭矩,也要避免轮毂过长导致的装配干涉,尤其是在安装空间紧凑的设备内部,轮毂过长会顶住轴承端盖或是相邻的传动部件,导致装配无法到位。
从安装边界来看,这类带轮装配到轴上之后,需要保证带轮的端面跳动值控制在允许范围内,通常转速在1500rpm以下的应用场景,端面跳动不超过0.1mm即可满足使用要求,若应用在转速更高的传动场景,还需要对带轮做动平衡校正,去除不平衡量。皮带安装时的中心距调整范围也要提前纳入设计考量,带轮的槽宽公差需要保证皮带张紧后,皮带侧面与轮槽工作面完全贴合,不能出现局部接触的情况。在日常运维的场景里,这类双槽带轮的结构设计也兼顾了拆装便利性,轮毂上的键槽采用贯通式设计,装配时可以从轴端直接推入到位,不需要额外做避让结构,拆卸时也可以通过拉马直接作用在轮毂端面,不会损伤轮槽工作面。
不同于齿轮传动的刚性啮合,带轮传动本身具备一定的缓冲吸振能力,双槽结构的设计可以在不增加带轮整体径向尺寸的前提下,提升传动系统的负载能力,适合用在中心距较大、传动比要求不极端严苛的动力传递场景。设计过程中还要考虑带轮的材料选型对应的壁厚强度,若采用工程塑料材质制作带轮,轮辐部分的厚度需要适当增加,避免长期受皮带张紧力作用出现轮槽变形;若采用钢制或是铝合金材质,轮辐可以做适当的减重设计,降低带轮自身的转动惯量,减少电机启动时的惯性负载。另外,带轮的表面粗糙度也需要控制在合理范围,轮槽工作面过于粗糙会加速皮带磨损,过于光滑则会降低摩擦力导致打滑,通常轮槽工作面的粗糙度取Ra1.6-Ra3.2即可兼顾摩擦性能与耐磨表现。在多负载并行驱动的设备上,两个轮槽的位置度公差需要严格控制,保证两根皮带的张紧力一致,避免出现单根皮带过载、另一根皮带空载的偏载情况,长期偏载运行不仅会大幅缩短皮带使用寿命,还会导致轴承受偏心力作用出现早期点蚀失效。
