DIY手持便携吸尘器结构设计方案

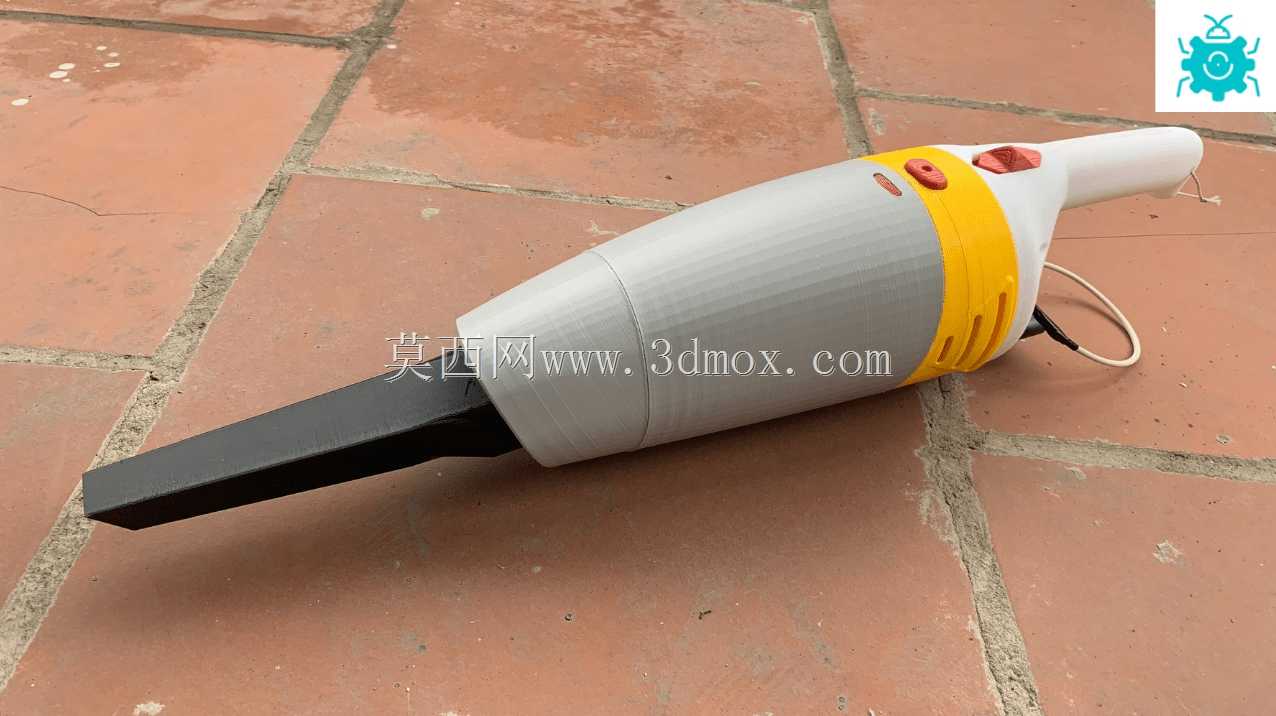

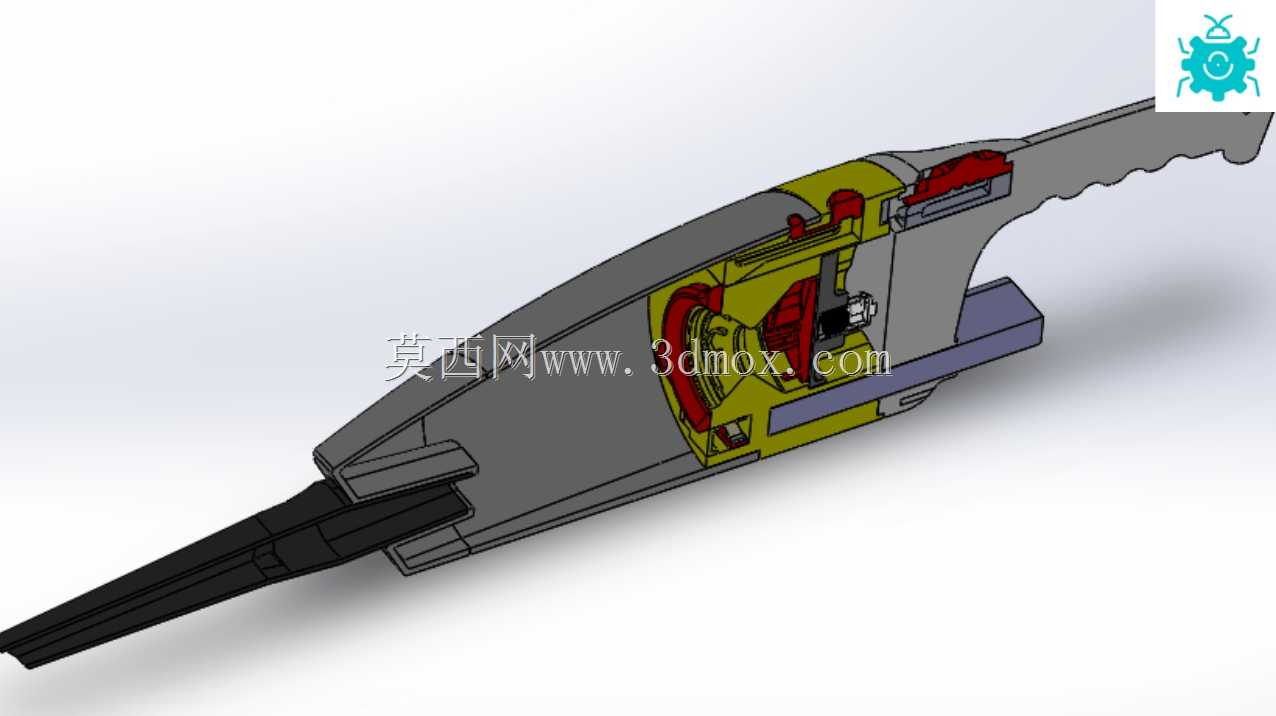

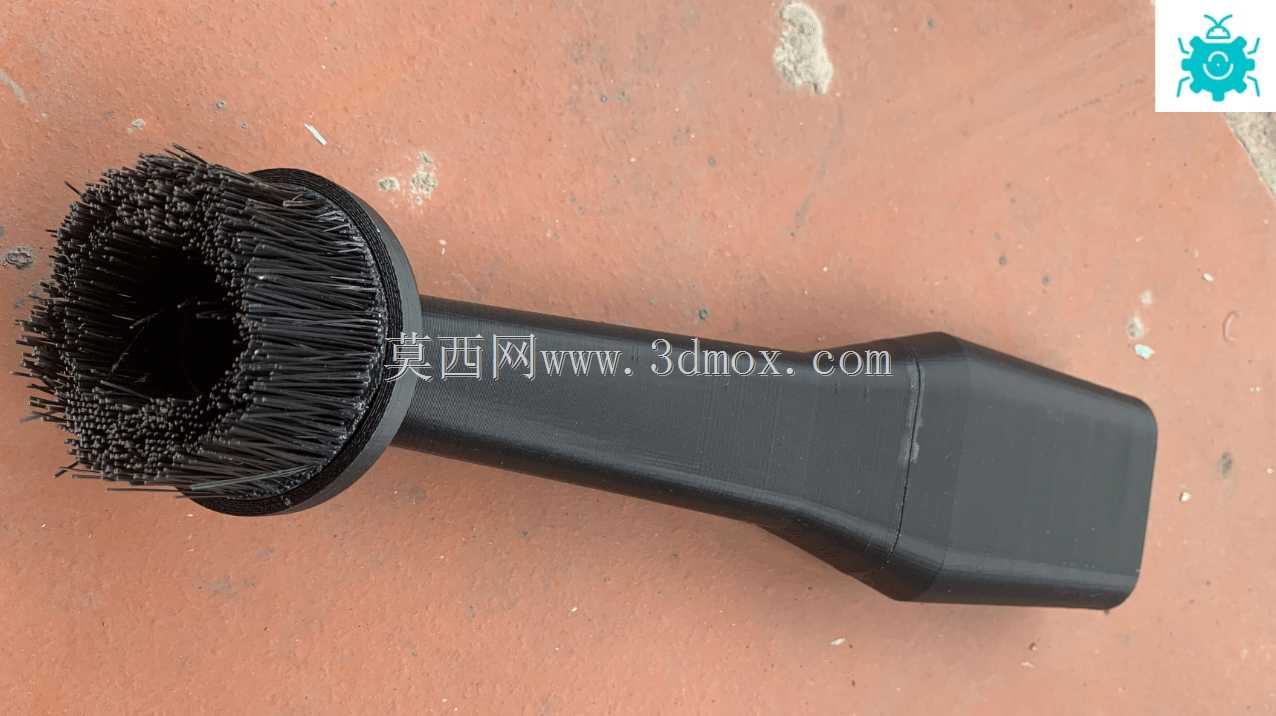

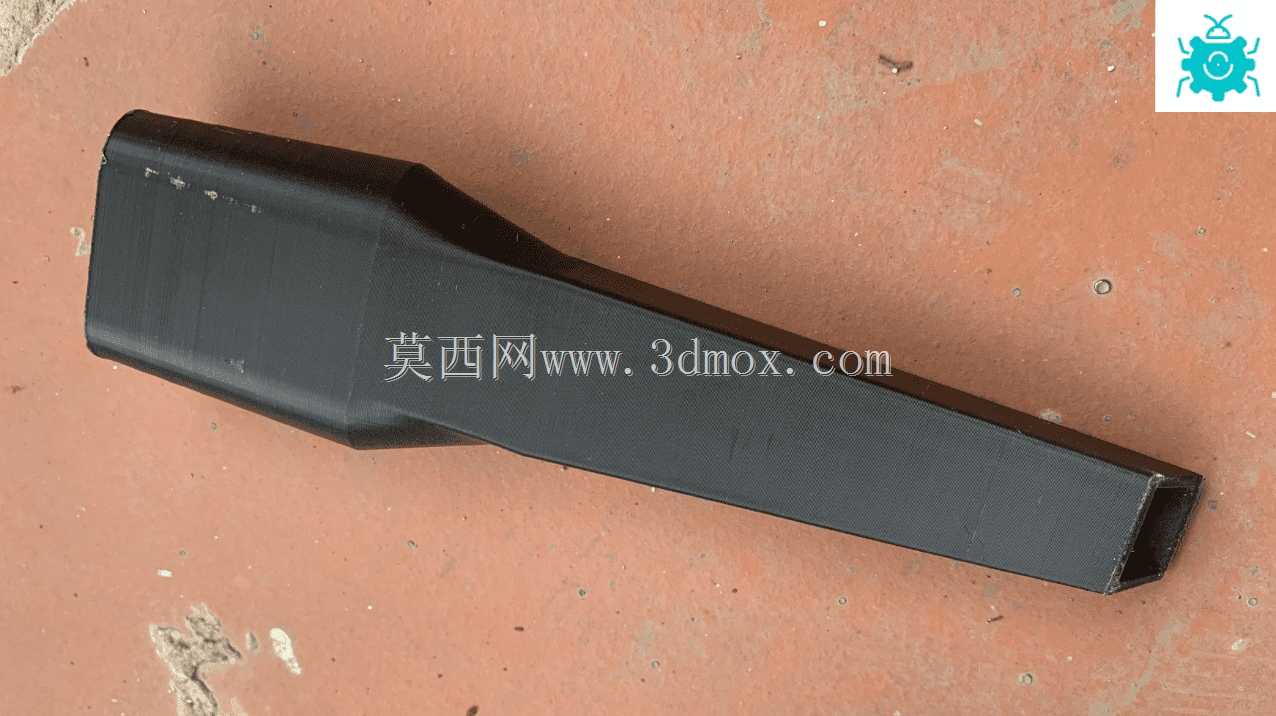

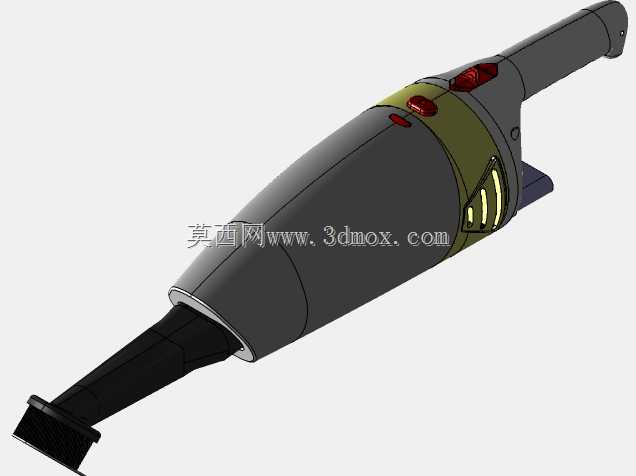

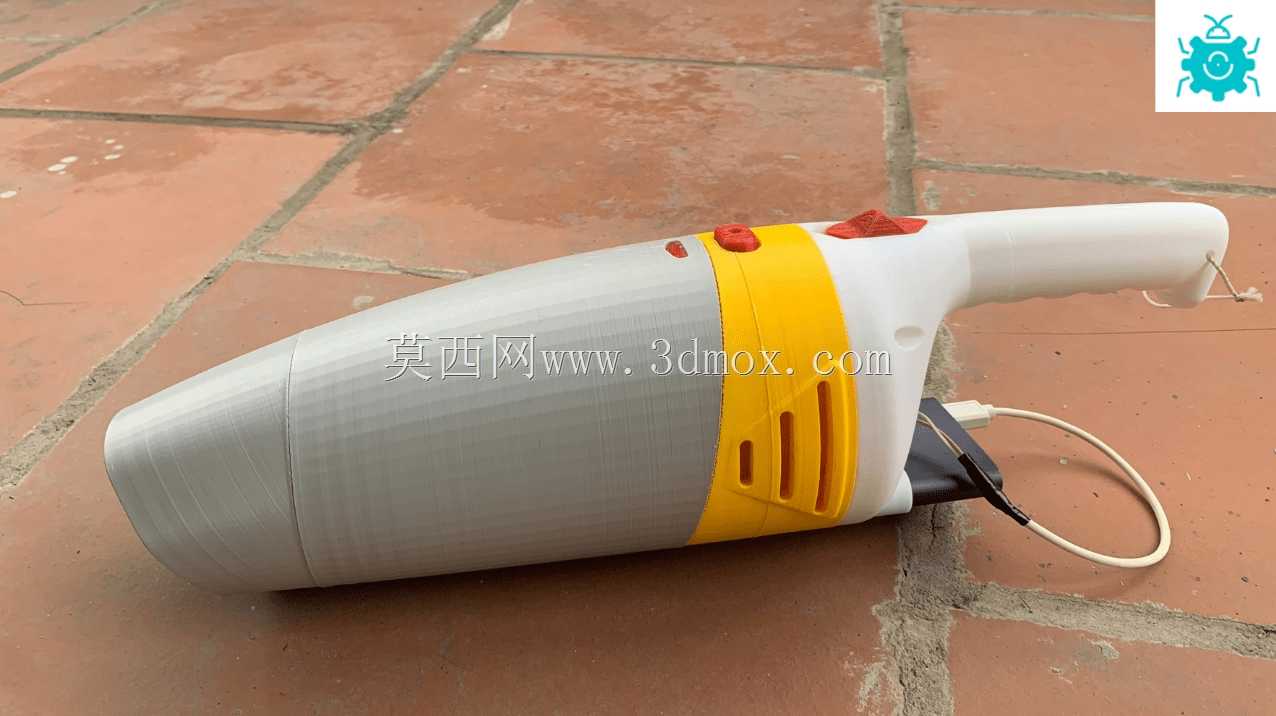

　　这款手持清洁设备的设计初衷，是覆盖桌面级小范围清洁的细分场景，针对日常工位碎屑、键盘浮尘、小面积散落杂物的快速清理需求，规避传统大型吸尘器挪动不便、接管繁琐的使用痛点，可随手取用完成局部清洁作业。从结构布局来看，整体采用枪式手持 ergonomic 适配形态，握持段做了收腰弧度处理，匹配成年人单手握持的掌宽尺寸，整机重心落在握持区域中心位置，长时间手持操作不会出现腕部负重偏移的问题。机身前段为集尘仓段，采用直筒式流道设计，减少风阻损耗，进风口口径适配常规小口径清洁吸头的安装边界，可拓展缝隙吸头、毛刷吸头等不同作业端头，应对键盘缝隙、桌面边角、电子元件表面浮尘等不同清洁场景。中段为动力与过滤集成区域，内置离心风轮与驱动单元，

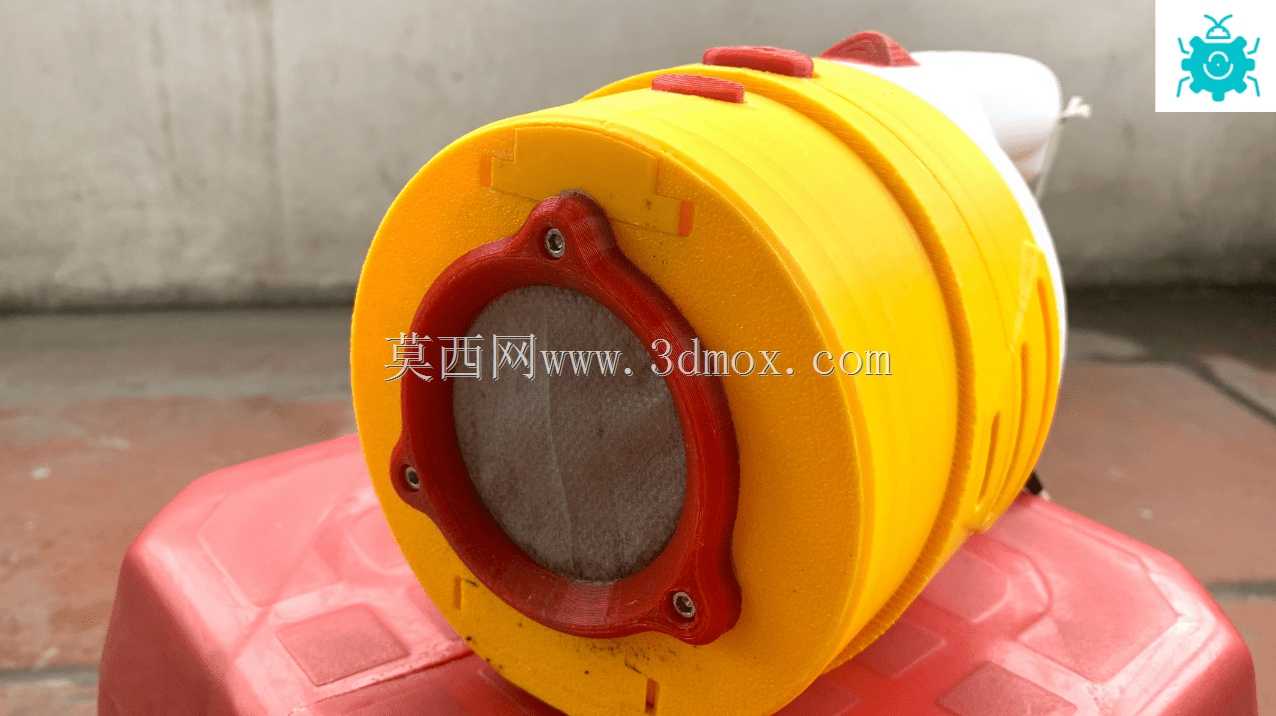

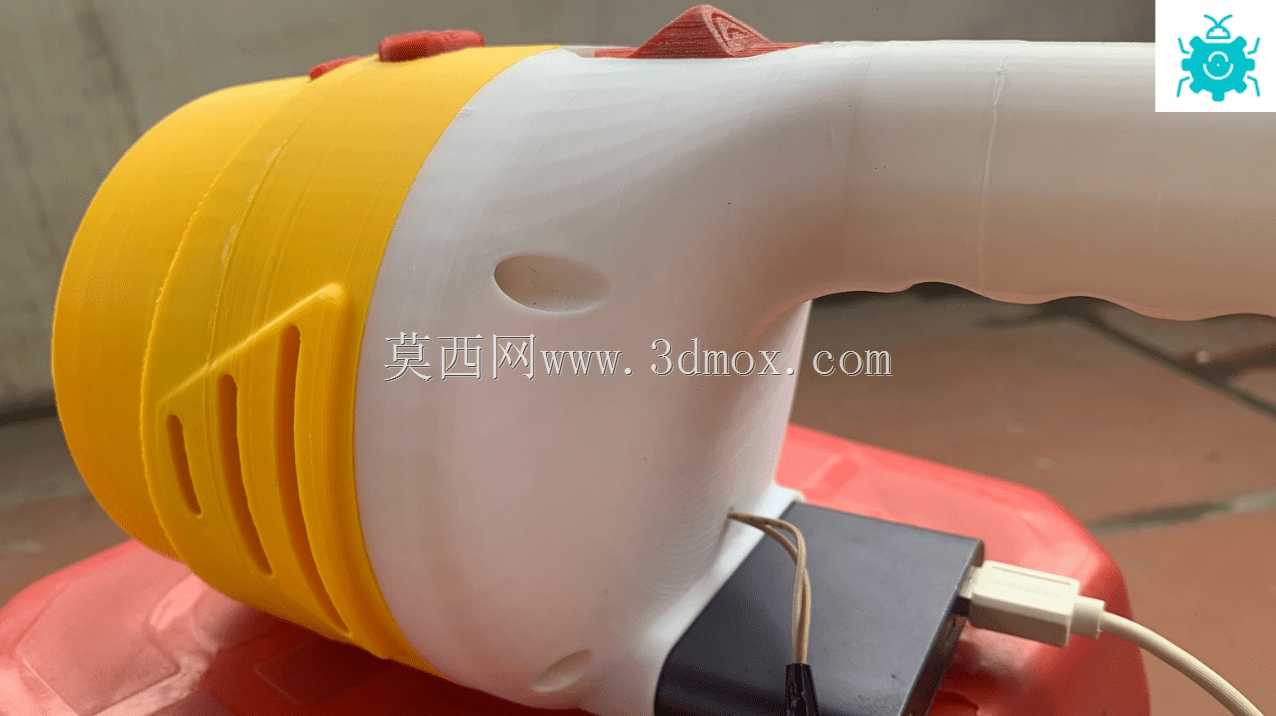

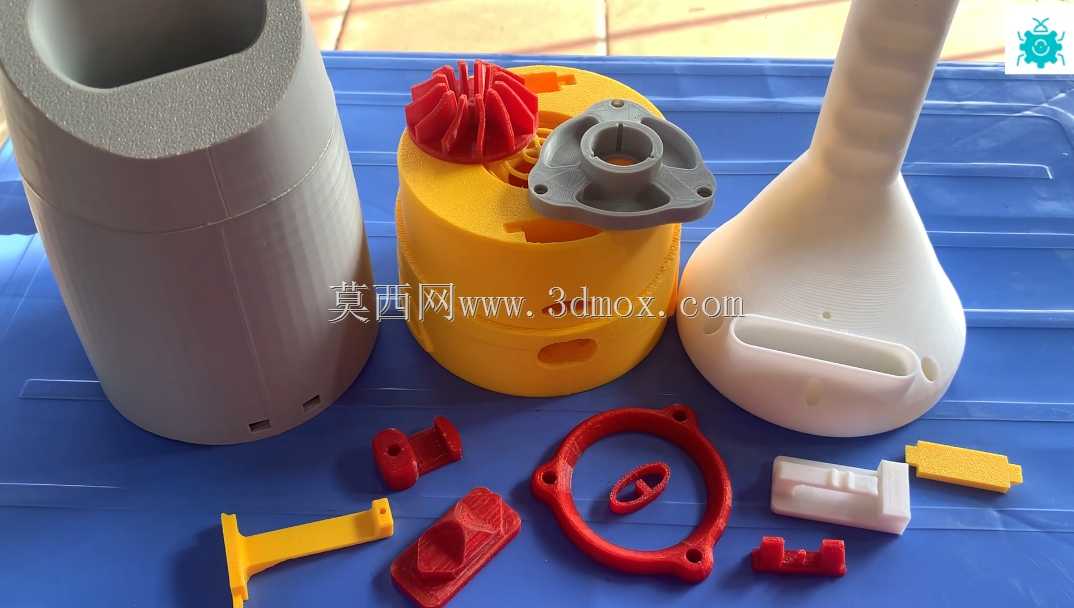

　　过滤结构采用前置可替换滤网设计，避免吸入的碎屑进入动力段造成叶轮卡滞，机身侧面开设的格栅为动力单元散热通道，开孔方向顺着气流走向布置，既保证进风散热效率，又避免大颗粒杂物从散热孔进入机身内部。握持段上方设置的按键为电源触发开关，采用点动式触发逻辑，按住即启动、松开即停机，适配短时间快速清洁的使用习惯，无需额外设置开关机锁定，减少误触启动的安全隐患。机身后段为供电单元仓，采用外置供电接口设计，可适配常规低压供电线路，供电接口做了内凹式安装处理，避免插拔接头时与握持手部产生干涉，接口周边做了加强筋结构，提升反复插拔后的结构强度。整机外壳采用分件式拼接结构，各段壳体通过卡扣配合定位，无需额外紧固件即可完成组装，

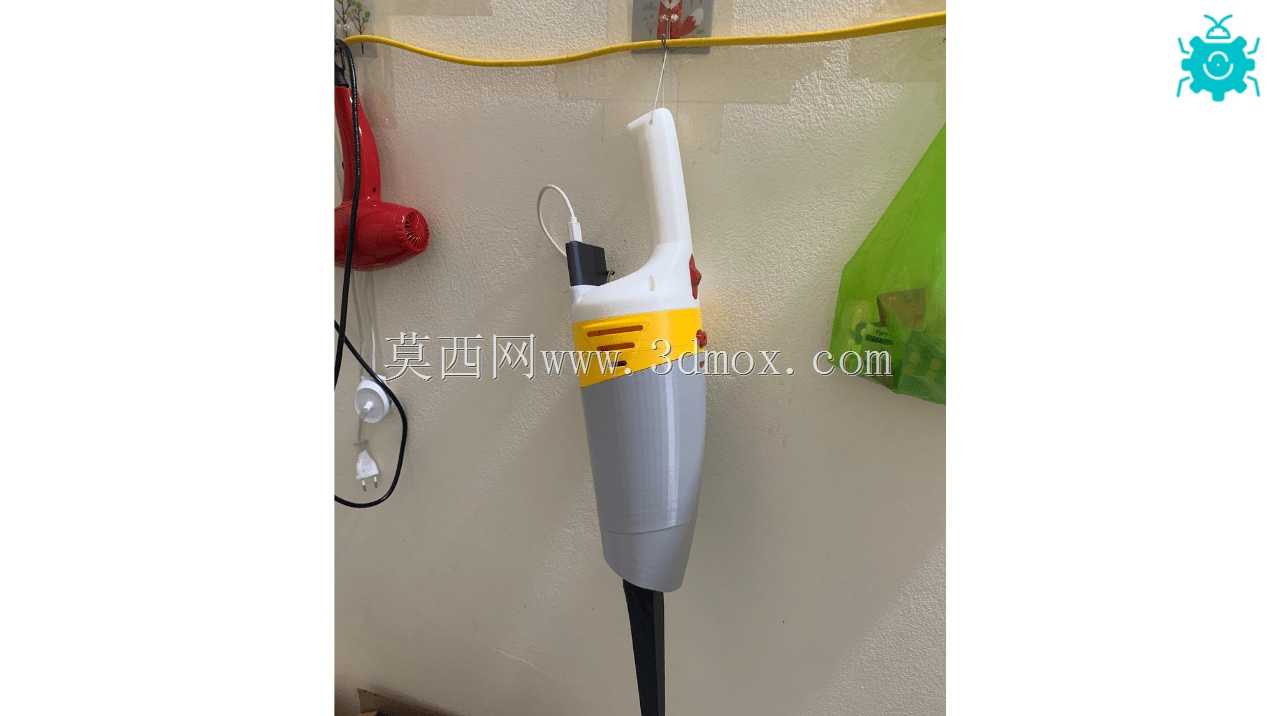

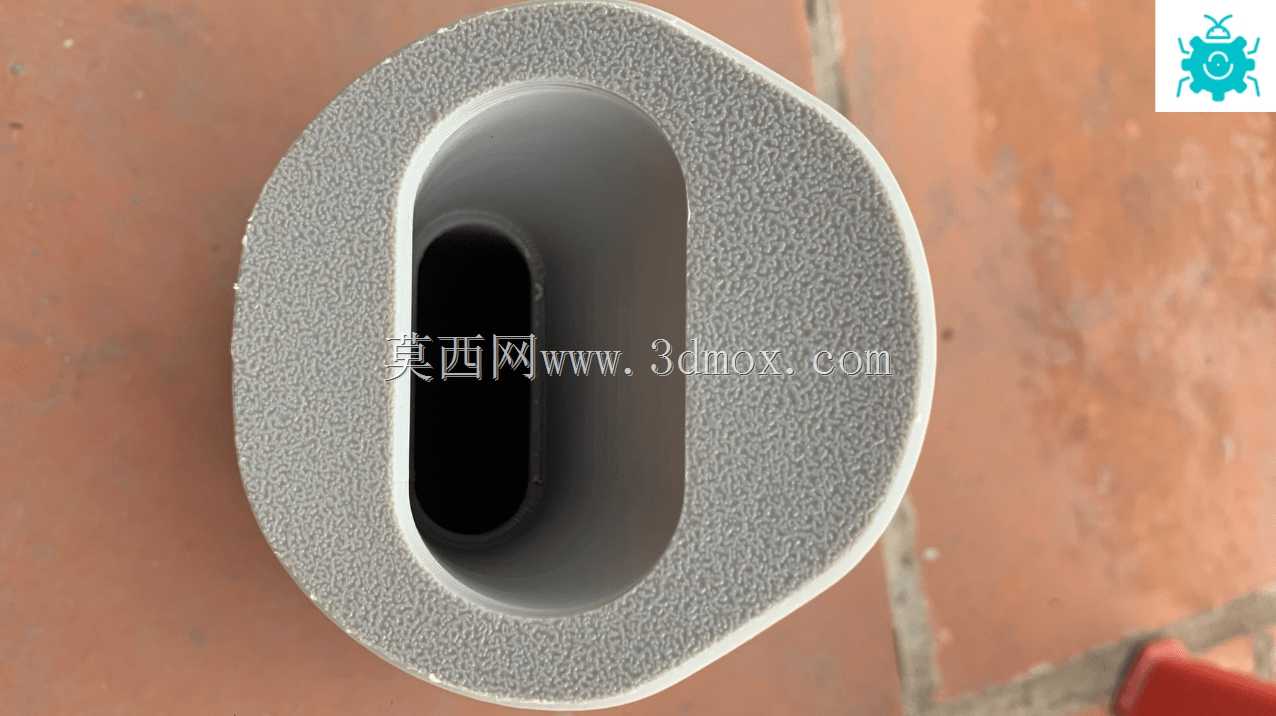

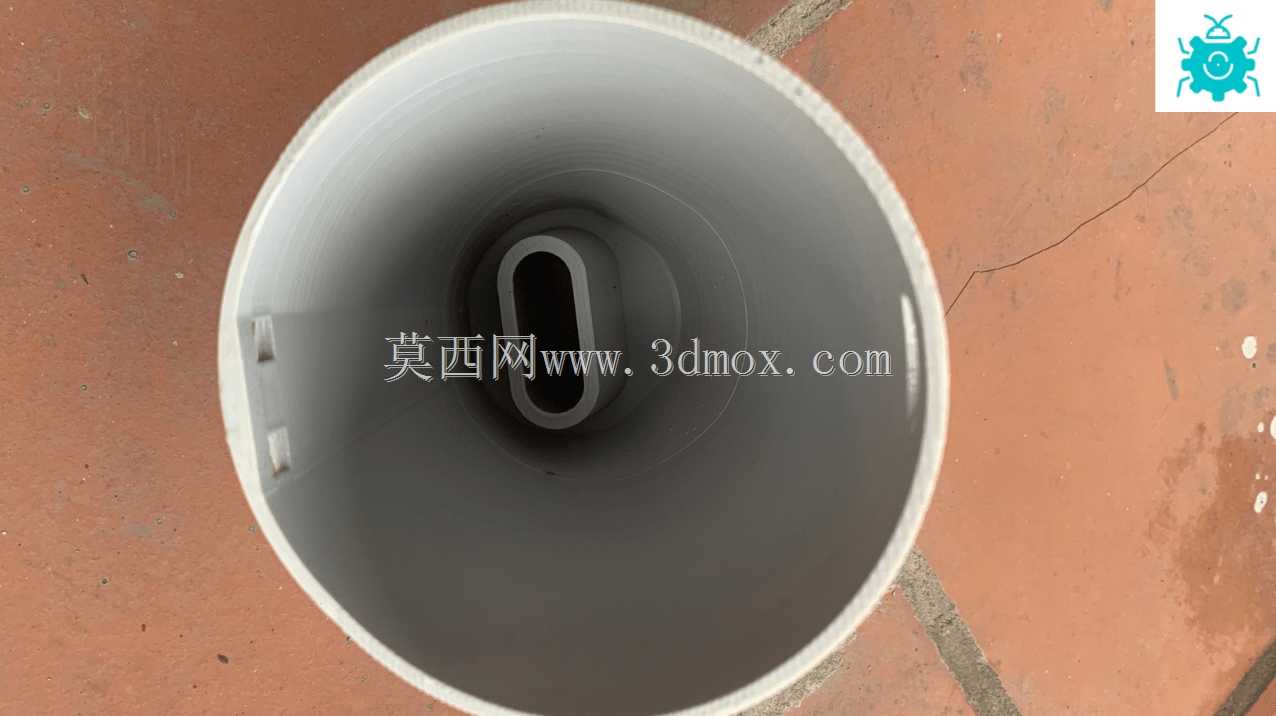

　　拆分后可直接清理集尘仓内的杂物、更换过滤元件，日常维护无需专用工具。从安装边界来看，整机外径控制在常规保温杯尺寸范围内，可放入普通工位抽屉、车载储物格内收纳，不占用过多储物空间，机身外壳的拼接缝做了错位止口设计，避免作业时气流从接缝处泄漏损失负压，保证吸尘口的吸力满足小颗粒杂物的拾取需求。流道设计上采用直通式无急弯结构，减少气流在机身内部的紊流损耗，同等动力输出下可获得更高的吸尘口负压，针对纸屑、灰尘、细小金属碎屑等常见工位杂物都能有效拾取，适配桌面手工、电子维修、日常居家小范围清洁等多类场景的使用需求。
