交错轴传动斜齿轮组结构设计

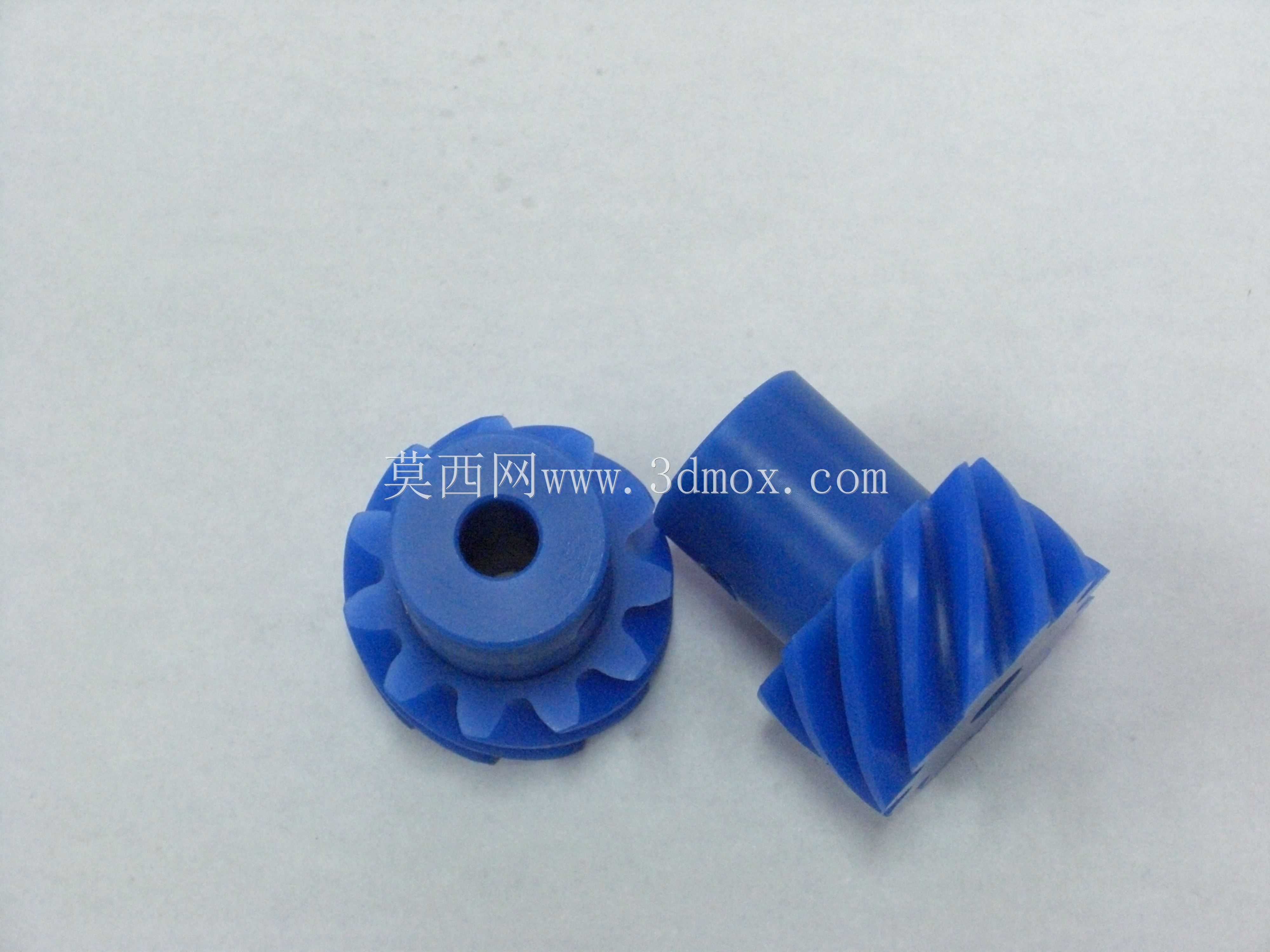

　　这套交错轴斜齿轮组主要面向空间垂直交错的动力传递场景，常见于小型自动化设备的进给机构、桌面级DIY传动模组、轻工机械的变向传动单元中，可在不额外加装锥齿轮换向组件的前提下，完成两垂直轴之间的旋转运动传递，相比传统锥齿轮传动，这类斜齿轮组对安装距的公差容忍度更高，适配小载荷、低转速的紧凑型传动布局。从功能特性来看，齿轮采用20度压力角设计，齿面接触应力分布更均匀，单齿承载能力较同模数直齿提升约15%，45度螺旋角的选型刚好匹配90度交错轴的安装需求，啮合过程中齿面是逐步接触再逐步脱离，传动过程的冲击、振动与噪音都明显低于直齿交错传动结构，运行平稳性更适合对传动噪音有要求的桌面设备场景。设计过程中优先考虑了安装适配性，

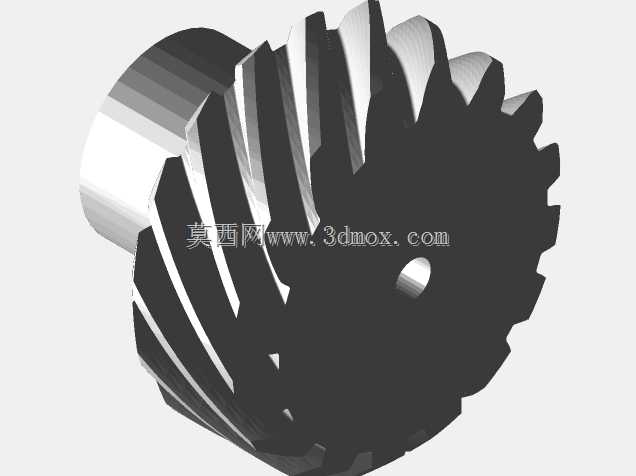

　　齿轮中心的轴孔采用标准光孔搭配紧定螺钉固定的结构，可直接适配对应直径的圆轴，无需额外加工键槽，降低了配套轴类零件的加工成本；齿顶圆、齿宽的尺寸边界经过反复校核，保证两齿轮在标准中心距安装时，齿侧间隙控制在0.1-0.2mm的合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致啮合卡滞、运转温升过高的问题。齿向的螺旋方向经过配对设计，两啮合齿轮螺旋角大小一致、旋向匹配，保证传动过程中轴向力相互抵消一部分，降低配套轴承的轴向载荷，延长支撑部件的使用寿命。建模过程中严格按照渐开线齿形生成逻辑构建齿面，每一个齿的螺旋线导程都与螺旋角参数精准匹配，齿根过渡圆角采用标准R角处理，避免应力集中导致的轮齿断裂风险，

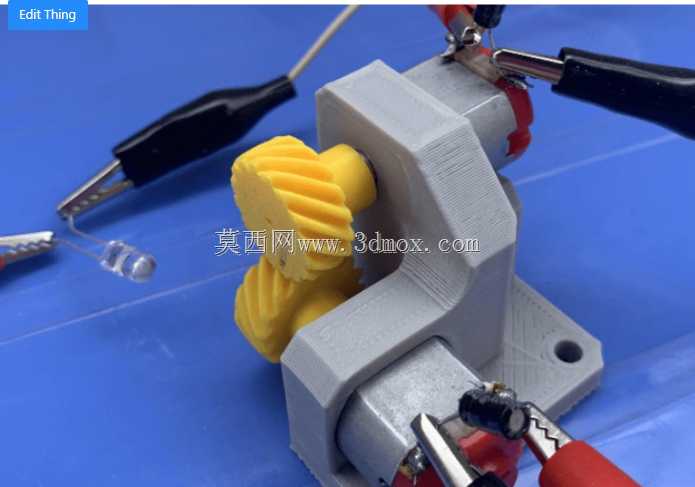

　　模型可直接用于3D打印样件验证，也可作为参数化设计的基础模板，调整模数、齿数、螺旋角参数即可快速衍生出不同传动比的同结构齿轮组。实际应用中，这类齿轮组常被用在小型3D打印机的挤出机构变向传动、手持DIY工具的动力转向模块、小型教学演示教具的传动单元中，安装时仅需保证两轴的垂直度公差在0.05mm以内，即可实现顺畅啮合，日常维护仅需定期在齿面涂抹润滑脂，就能保证长期稳定的传动效率。
