工业车间集中式粉尘过滤处理成套装置

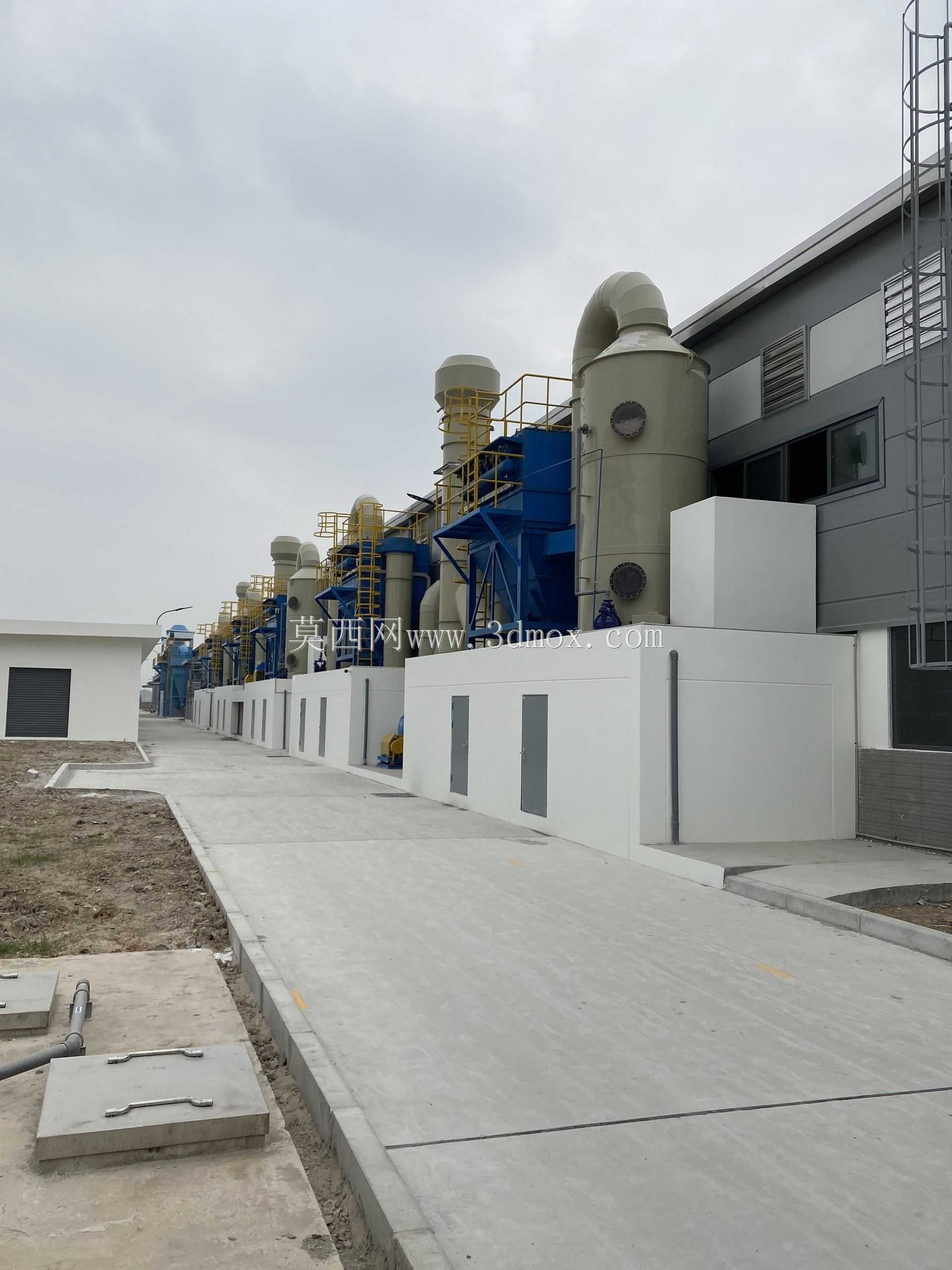

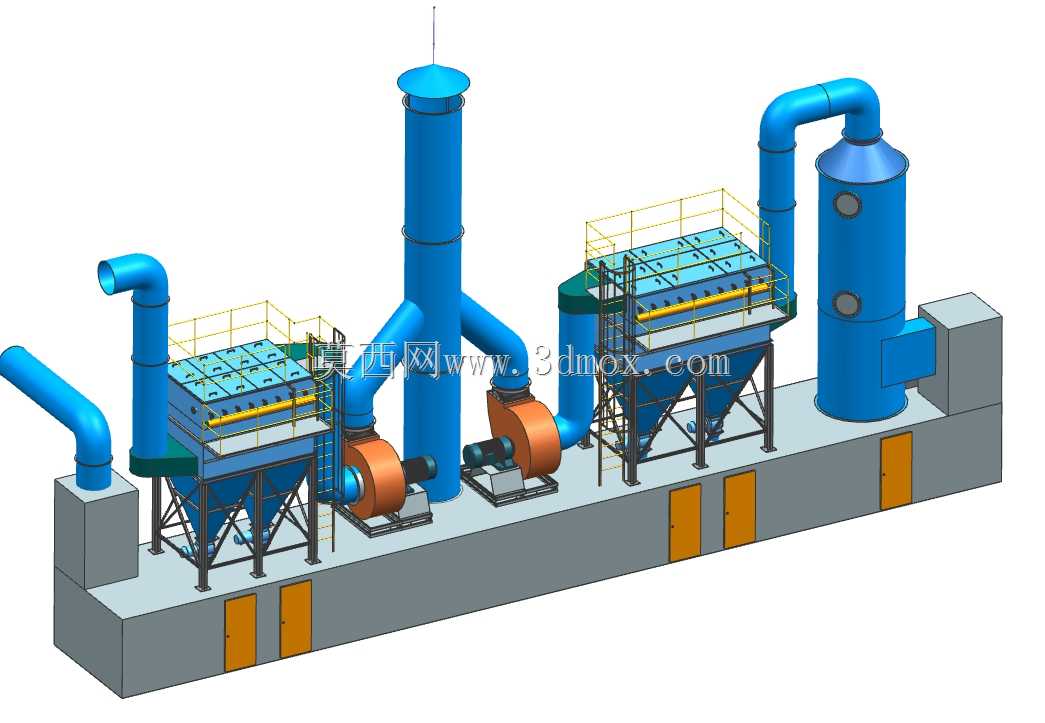

　　这套粉尘过滤装置主要面向机械加工、建材生产、粉体输送等存在多工位产尘的工业场景，可覆盖车间内焊接、打磨、物料转运等多个分散产尘点的集中式烟气粉尘收集处理，避免无组织排放的粉尘影响车间作业环境、造成职业健康隐患，同时满足工业废气有组织排放的环保管控要求。整套装置采用模块化集成布局，将多组滤筒除尘单元、离心引风机、旋流喷淋塔、排气烟囱以及配套管路阀门整合在同一混凝土基座上，基座预留了设备检修门与管线排布空间，安装时无需额外搭建分散式设备基础，仅需对接车间产尘点的收集支管与现场供电线路即可完成部署，大幅缩短现场施工周期。从结构设计逻辑来看，含尘气流首先通过各工位的收集罩经支管汇入主风道，先进入前置沉降段截留大颗粒粉尘，

　　降低后续滤筒的过滤负荷，之后进入多组并联的滤筒过滤单元，通过滤材表面的筛分作用截留细颗粒物，滤筒单元配置了脉冲清灰结构，可在设备运行过程中定时将附着在滤材表面的粉尘吹落至下部灰斗，避免滤材堵塞造成风阻上升、风量衰减。经滤筒过滤后的气流仍携带部分超细粉尘与水溶性污染物，通过连接管道送入旋流喷淋塔，通过塔内的旋流板增加气液接触面积，喷淋液与气流充分接触后裹挟剩余细颗粒物与可溶性污染物，完成二次净化后的气流经除雾段去除液滴后，通过高空烟囱达标排放。设计过程中对管路走向做了阻力优化，所有弯头均采用大曲率半径结构，减少直角弯头造成的局部风阻损失，风机进出口配置软连接结构，降低设备运行过程中的振动传递，避免管路长期受振动影响出现焊缝开裂、

　　连接松动问题。设备周边设置了带护栏的检修平台，平台高度对应滤筒更换、喷淋塔检修口的操作位置，日常维护时操作人员可通过爬梯抵达平台，完成滤筒更换、喷淋头清理、阀门调试等操作，无需额外搭设临时脚手架。整套装置的安装边界充分考虑了车间通道的通行要求，基座外侧与车间墙体、其他生产设备预留了不小于1.2米的检修通道，管道最高点距离地面的高度满足车间内叉车、物料转运车的通行限高要求，不会对车间正常的物流运输造成干扰。滤筒单元的灰斗采用锥形结构，倾斜角度大于粉尘的安息角，避免粉尘在灰斗内壁堆积架桥，灰斗下部配置卸灰阀，可定期将收集的粉尘集中排出，转运至固废存放点统一处理。
