通讯设备用多规格金属钣金冲压连接构件

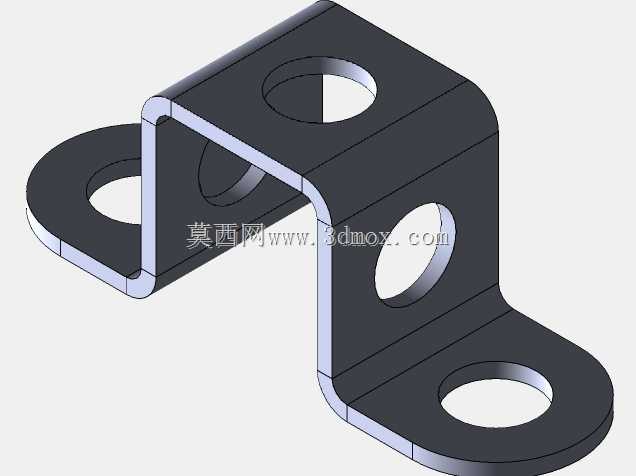

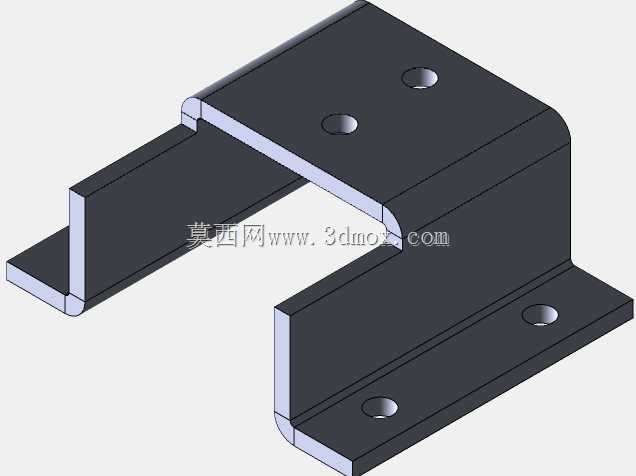

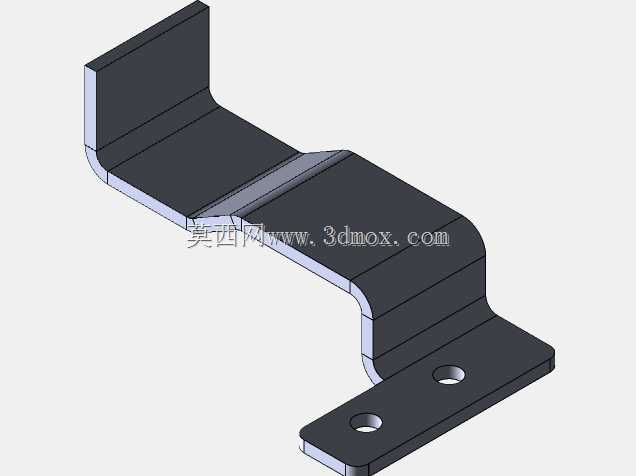

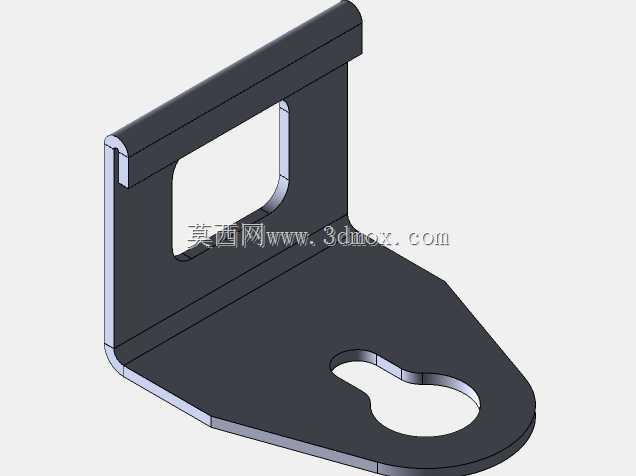

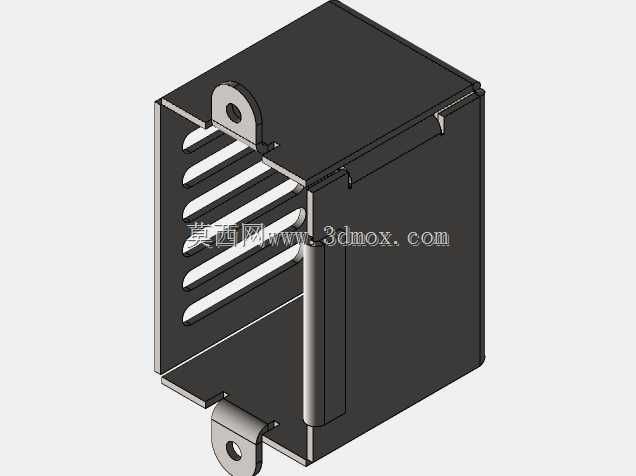

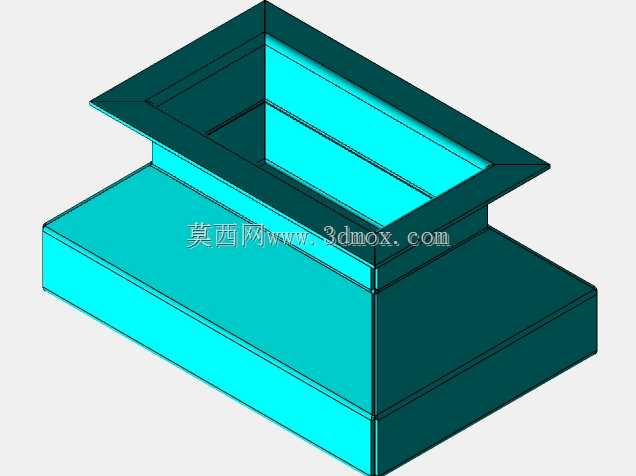

　　这套金属板材成型构件，主要面向通讯类电子设备的内部装配场景，覆盖设备内部板卡固定、壳体拼接、线束导向、模块限位等多类装配需求，不同构型的零件分别对应设备内不同安装位的空间约束，可直接适配小型通讯终端、便携类通讯工具的内部结构装配逻辑。从设计逻辑来看，所有构件均采用薄板冲压折弯工艺成型，部分带安装孔的零件在孔位边缘做了翻边强化处理，避免薄板受安装应力产生变形，折弯处的内R角统一匹配对应板材厚度的最小折弯半径，既保证成型精度，也减少冲压过程中的板材开裂风险。不同构型的支架分别对应不同的安装边界：L型折弯件主要用于设备内部垂直面与水平面的转接固定，两个安装面的孔位分别适配M2、M2.5规格的自攻螺丝安装，安装面的平面度控制在0.

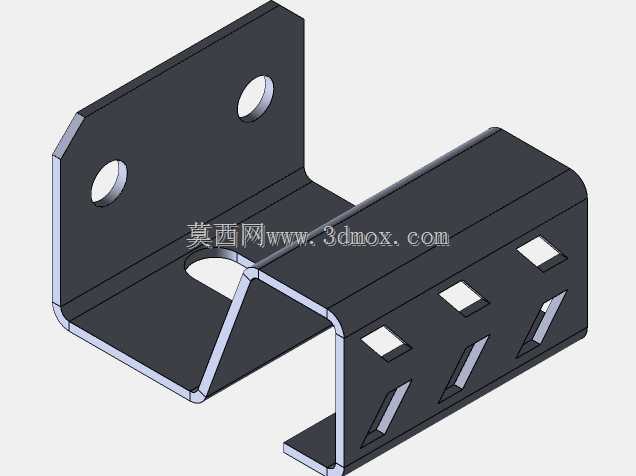

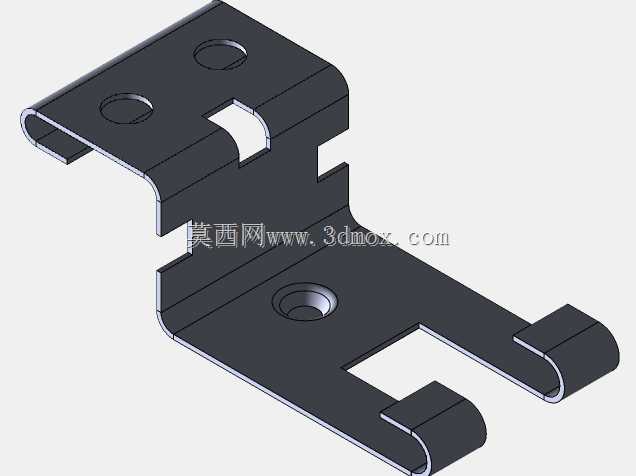

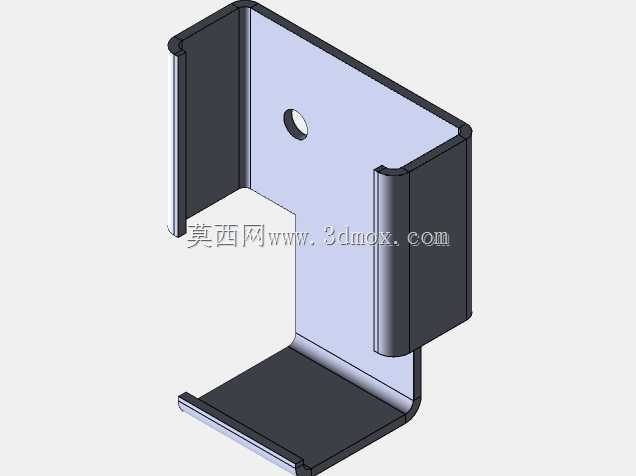

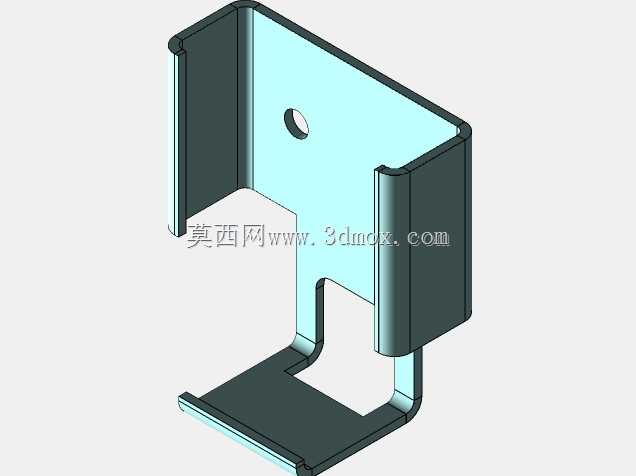

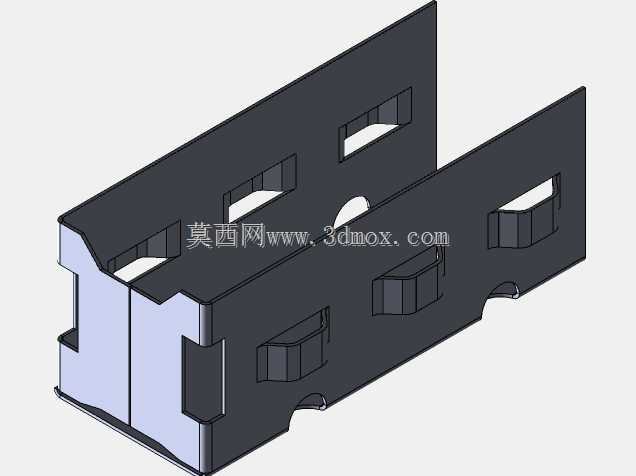

　　1mm以内，保证贴合安装时不会出现间隙；带卡槽的冲压件用于内部PCB板的侧边限位，卡槽宽度匹配常规1.2mm、1.6mm厚度的印制板，卡槽入口处做了微小的导向倒角，方便装配时板件顺利滑入定位；带异形挂耳的构件用于设备内部线束的绑扎固定，挂耳的开孔可穿过常规扎带，将线束规整固定在壳体侧壁，避免设备晃动时线束移位触碰内部发热元件。部分带沉头孔的零件，沉头深度严格匹配对应螺丝的头部高度，保证安装后螺丝端面不超出零件表面，不会干涉相邻模块的装配空间。从安装适配性来看，所有零件的外形尺寸均控制在小型通讯设备的内部空间阈值内，最大的构件长宽尺寸不超过60mm，最小的定位片尺寸仅8mm，可灵活布置在设备内部的空余安装位，

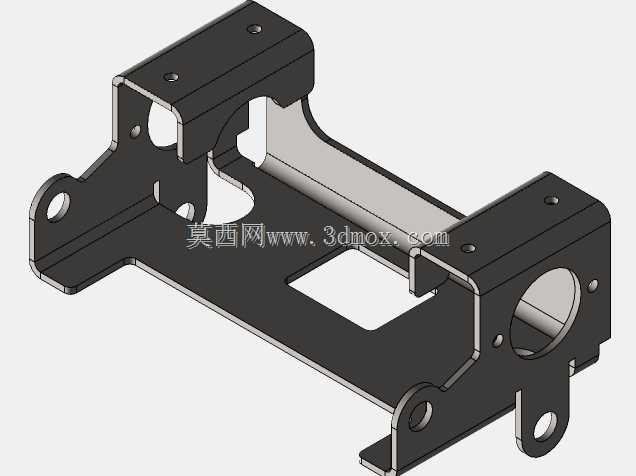

　　不需要额外改动设备的整体壳体尺寸。零件的板材厚度覆盖0.6mm到1.5mm的常用钣金规格，不同厚度的零件分别对应不同的受力需求：受力较小的线束固定件采用0.6mm板材，兼顾轻量化与足够的支撑强度；需要承重的模块安装支架采用1.5mm板材，可承受单个模块不超过500g的静载荷，满足通讯设备内部模块的承重要求。部分零件表面预留了接地凸点，装配时可直接与设备主壳体的金属面接触导通，不需要额外增加接地弹片，简化装配工序的同时保证设备的电磁屏蔽性能。
