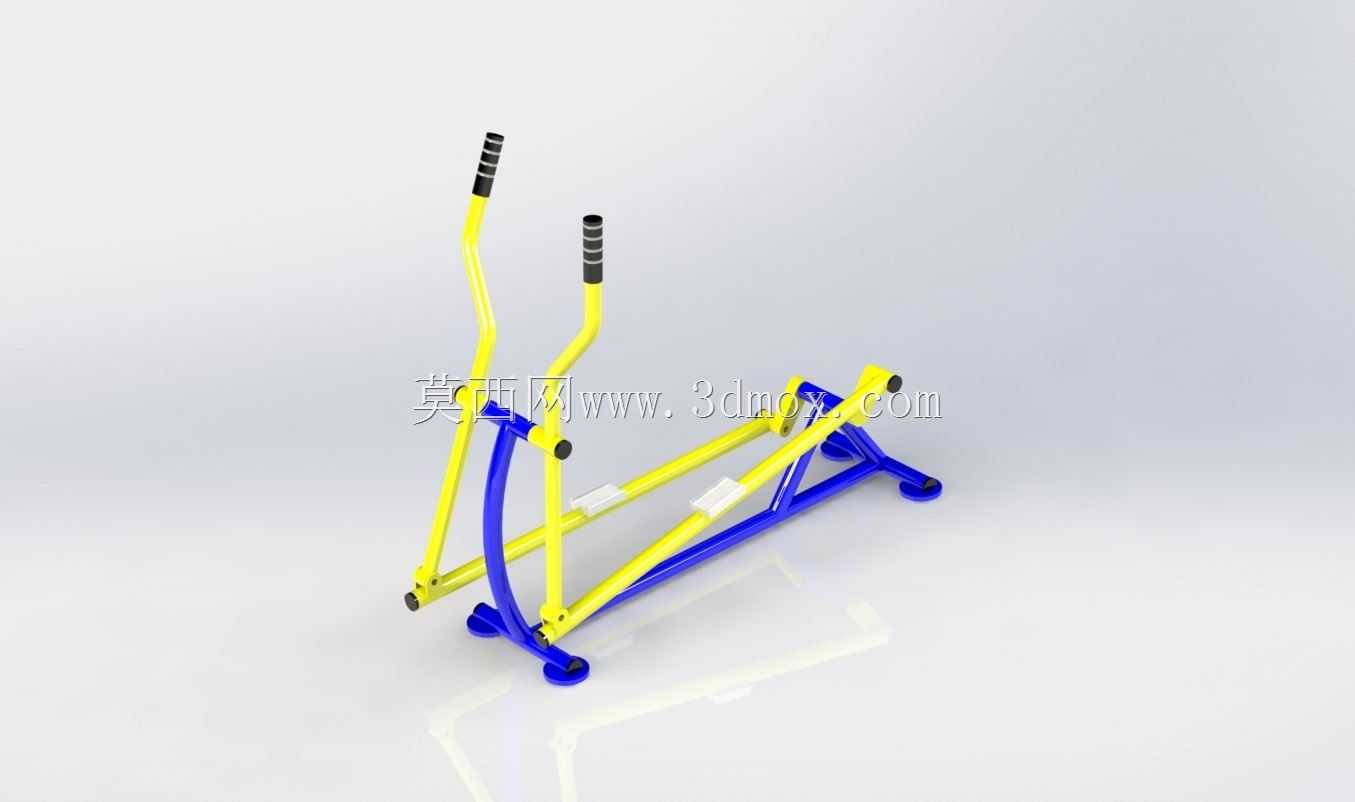

家用低噪椭圆漫步空中助行训练器械

　　这款空中助行器练习机的结构设计，核心围绕低冲击有氧训练与下肢康复场景展开，区别于传统跑步机的硬落地冲击，整机采用无轨悬浮式曲柄联动结构，运动轨迹贴合人体自然行走时的下肢摆动弧线，能在模拟平地漫步、上坡行走的运动过程中，将膝关节、踝关节的承压降低至普通路跑的30%以下，适配中老年日常健身、下肢术后康复训练、居家轻量有氧锻炼等多类使用场景。从结构布局来看，整机底部采用一体式弯折方管焊接底架，四个支撑脚内置可调式橡胶减震垫，可适配10mm以内的地面平整度误差，安装时无需额外打膨胀螺栓固定，仅需将底架调平即可投入使用，整机占地边界控制在长1200mm、宽650mm、高1500mm范围内，可轻松放置于阳台、客厅边角等狭小居家空间，

　　闲置时也可直立收纳，进一步压缩占地空间。操作端的双立柱扶手采用高低位分层设计，高位扶手适配身高150cm至185cm的使用者站立抓握，表面包裹的防滑橡胶套带有环形凸点纹理，运动出汗后也能保证足够握持摩擦力，低位扶手则供康复训练人群起身、下机时借力支撑，扶手与主架的连接位置内置隐藏式锁紧结构，可根据使用者身高在200mm范围内无级调节高度，适配不同身形的使用需求。传动部分采用无磁静音曲柄连杆结构，连杆与主架的铰接位置全部采用自润滑含油轴承，日常使用无需额外加注润滑油，连续运行时的噪音值低于45分贝，不会对居家环境造成噪音干扰。运动阻力的调节通过底架内置的磁控阻尼块实现，共设置8档阻力区间，低档位阻力适配康复初期的关节活动度训练，

　　高档位阻力可满足普通人群的有氧燃脂训练需求，阻尼调节旋钮设置在扶手下方的易触碰位置，运动过程中无需俯身即可完成阻力切换。整机的受力框架全部采用Q235冷轧方管焊接成型，管壁厚度达到2mm，整体额定承重可达120kg，焊接位置全部做打磨抛圆处理，避免锐角磕碰风险，外部喷涂采用环保聚酯粉末，耐刮擦且无异味，适配居家使用的环保要求。在建模细节处理上，所有铰接位置的配合间隙都按照实际装配公差预留，轴承位的同轴度公差控制在0.05mm以内，可直接用于样机生产的结构校核，也可作为同类健身器材结构设计的参考模板，帮助设计人员快速验证连杆运动轨迹、人机工程尺寸的合理性，缩短产品开发周期。
