壁挂式钣金电气柜结构设计方案

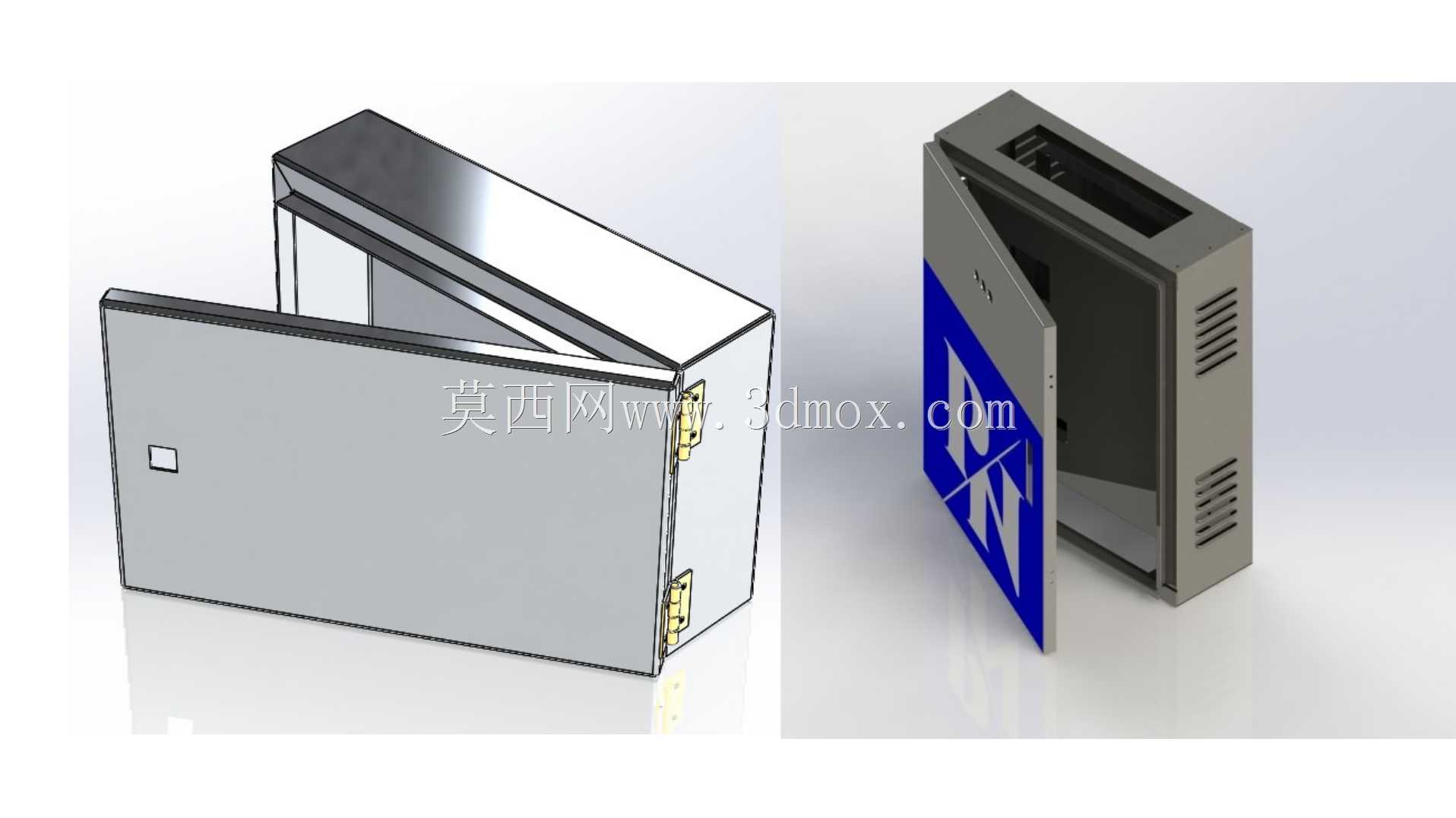

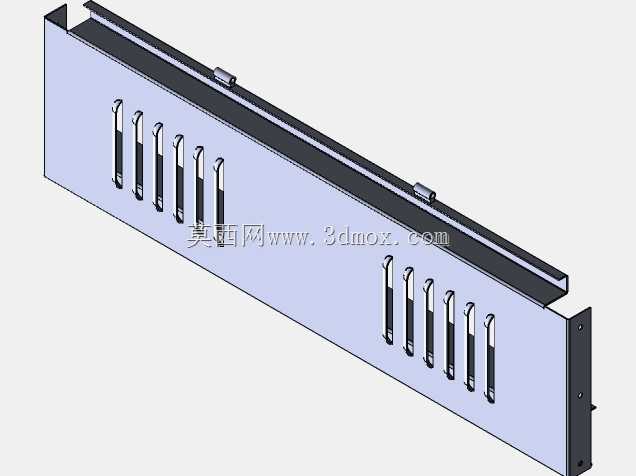

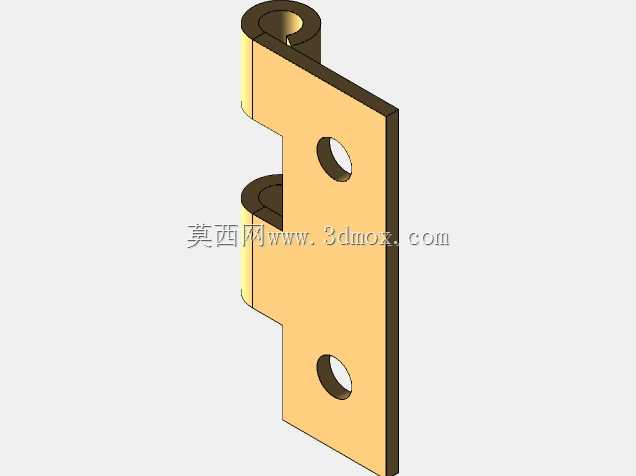

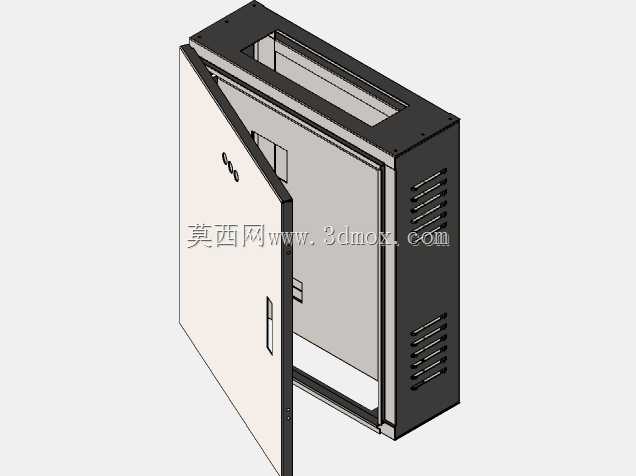

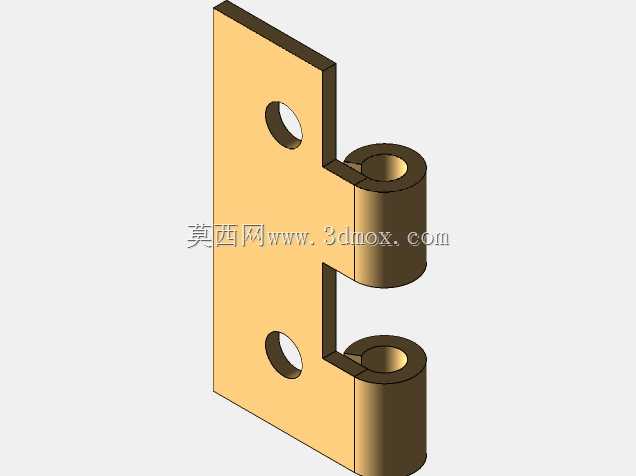

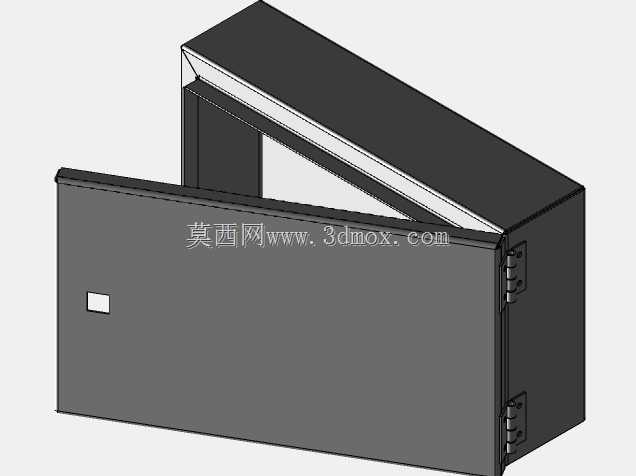

　　这款壁挂式钣金电气柜主要面向小型分布式电控场景设计，常见于车间工位旁的设备就近配电、楼宇弱电间的信号转接配电、小型加工设备的独立电控单元搭载，也可适配户外小型站点的终端配电防护需求，替代传统落地柜占用空间大、安装灵活性不足的问题。柜体采用单开门侧开结构，门体与柜体主体通过暗藏式合页连接，开合角度可满足内部元器件安装、接线、日常运维的操作空间需求，门体边缘做了折边压筋处理，既提升门体自身的结构刚度，避免薄钣金长期开合出现变形翘边，也能配合柜体边框的贴合面形成基础的防尘挡水结构，适配常规室内无强喷淋的安装环境。柜体侧面预留了阵列式通风散热槽，槽口采用向下倾斜的冲压成型结构，在保证内部元器件工作热量自然散出的同时，避免外界灰尘、

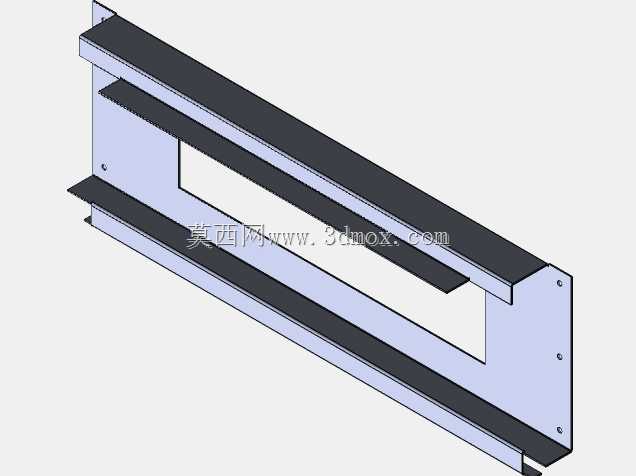

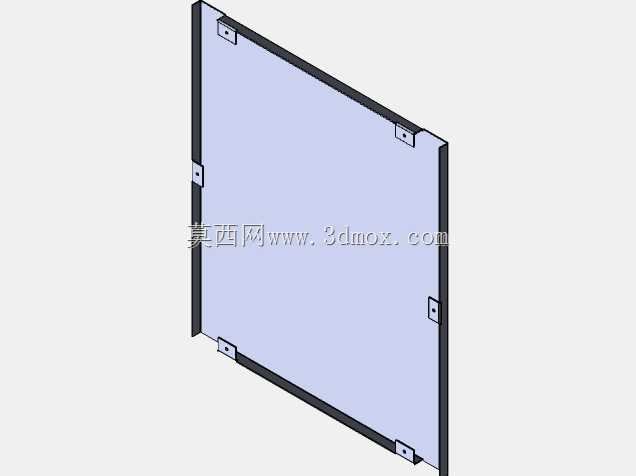

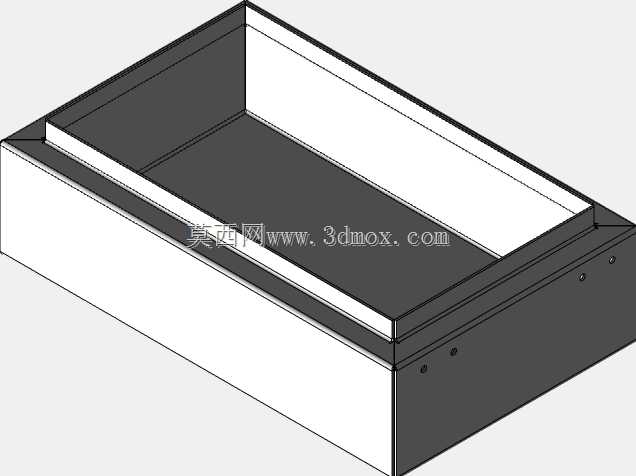

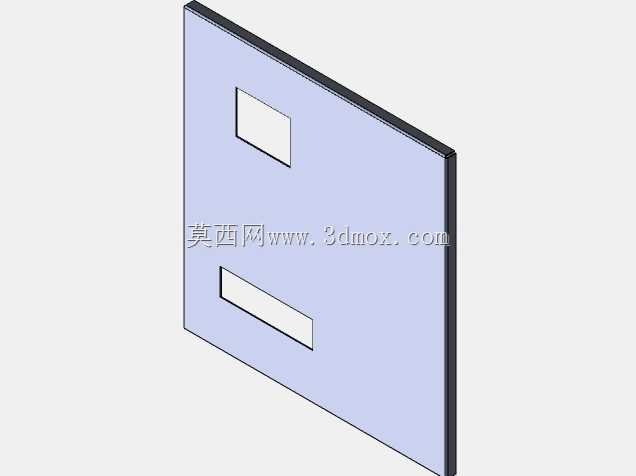

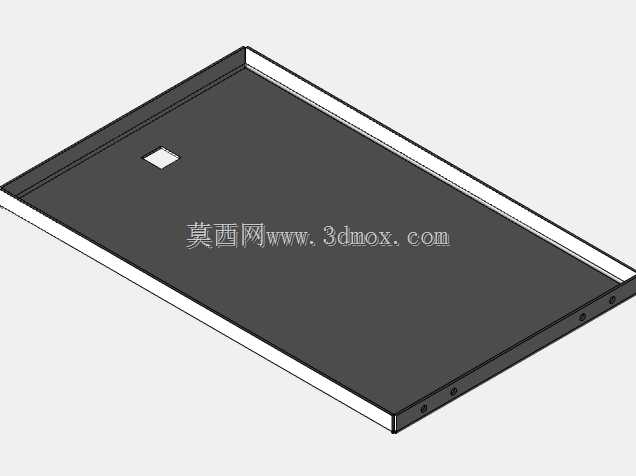

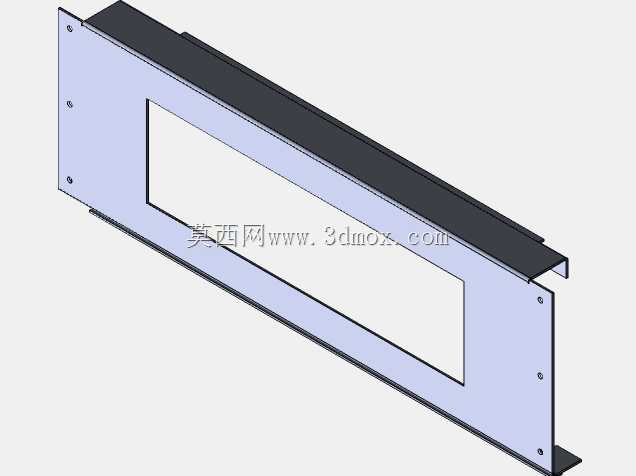

　　溅水直接从通风口进入柜体内部，兼顾散热效率与防护性能。设计阶段优先考虑钣金加工的工艺可行性，所有折边均预留了标准钣金折弯余量，焊缝位置集中在柜体内部拼接处，外部无外露焊道，减少后期打磨、喷涂的工序工作量，适合批量钣金加工生产。安装边界上，柜体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓固定在混凝土墙面或者设备侧壁，安装时需预留门体全开的侧向操作空间，柜体底部预留了线缆进出的敲落孔位，可根据实际布线需求选择开孔位置，适配不同方向的线缆进线需求。内部预留了标准电气元件安装的导轨安装位，可直接固定小型断路器、接线端子排、小型继电器等常规低压电控元件，安装板采用可拆式结构，可提前在外部完成元器件预装与接线后再整体装入柜体，

　　大幅提升现场装配的效率。门体上预留了小型标识牌与锁具安装位，可根据使用需求加装机械锁或者标识铭牌，满足不同场景的运维管理需求。柜体整体采用薄钣金折弯拼接结构，在保证结构强度满足元器件承载需求的前提下，尽可能控制柜体自身重量，降低壁挂安装的墙面承重要求，同时减少材料消耗控制加工成本。
