多啮合行星轮系传动结构三维设计

项目分类:齿轮 发布时间:2022-06-28 ID:670980
  • 多啮合行星轮系传动结构三维设计
  • 多啮合行星轮系传动结构三维设计

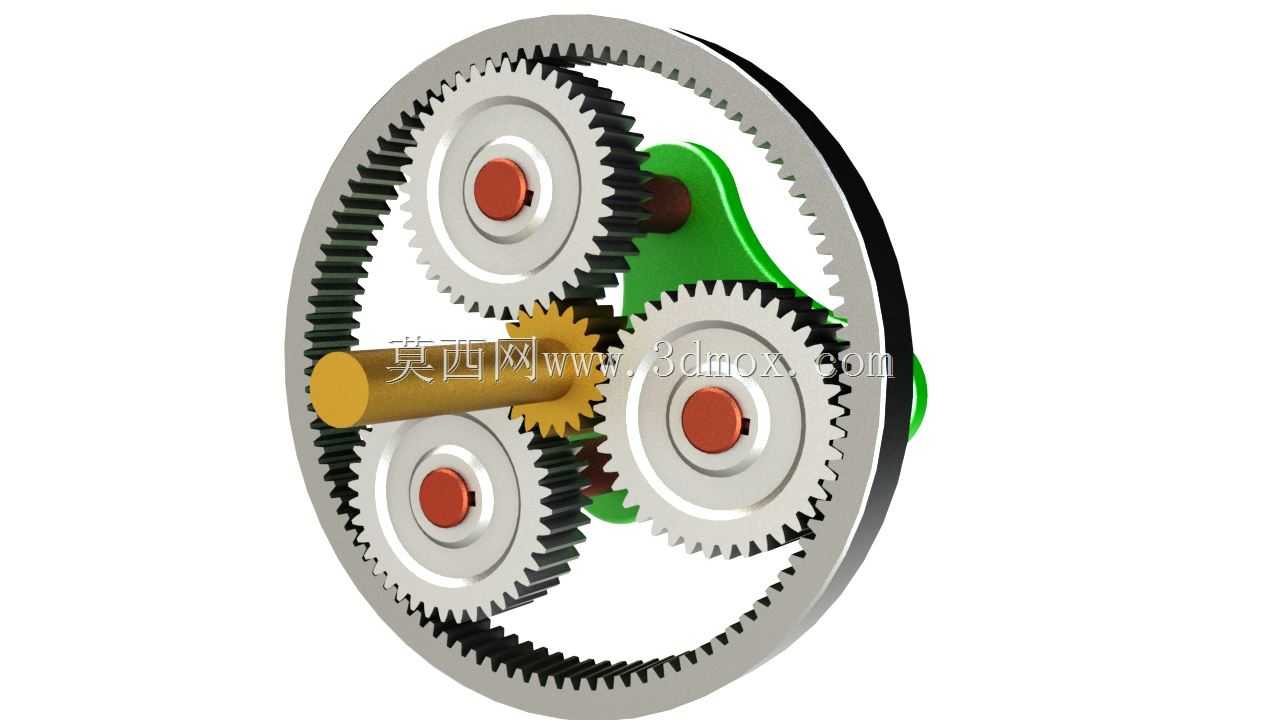

  这套行星轮系结构在传动领域的应用覆盖极广,从工业自动化产线的伺服减速单元,到小型输送设备的动力传递端,再到精密检测设备的进给传动模组,都能见到这类结构的身影。区别于普通定轴齿轮组,这套轮系采用内齿圈固定、太阳轮输入、行星架输出的经典排布,能在极小的安装空间内实现大传动比输出,同时承载能力远高于同体积的平行轴齿轮组,多行星轮对称啮合的结构还能抵消径向受力,大幅降低运行过程中的振动与轴承负载。设计这套结构时,首先要匹配安装边界的尺寸约束:内齿圈的外径需要适配安装腔体的内壁定位止口,齿圈端面的安装孔位要和设备基座的螺纹孔完全对齐,行星架的输出轴径要匹配下游连接部件的轴孔公差,太阳轮的输入轴端要预留和动力源输出轴的联轴器安装空间,

  所有旋转部件的外轮廓都要和周边固定结构保留足够的安全间隙,避免运行时出现剐蹭。齿形参数的匹配是设计核心,太阳轮、行星轮、内齿圈的模数、压力角必须完全一致,行星轮的数量选择要兼顾承载能力和装配可行性,相邻行星轮的齿顶不能出现干涉,同时要保证每个行星轮都能同时和太阳轮、内齿圈顺畅啮合,齿侧间隙要控制在合理范围,既要避免间隙过大导致传动回程误差超标,也要防止间隙过小造成卡滞、运行温升过高的问题。行星架的结构设计要兼顾刚性和轻量化,行星轮的安装轴和行星架本体的配合要选择合适的公差带,保证行星轮转动灵活的同时不会出现窜动,轴端的挡圈槽位置要精准,避免挡圈安装后和行星轮端面产生摩擦。实际选型应用时,这套轮系可以根据负载需求调整行星轮数量、

  齿宽参数,输入转速较高的场景下还可以在行星轮和安装轴之间增加滚针轴承,降低转动摩擦阻力,延长结构使用寿命。这类行星轮系的同轴输出特性,还能大幅简化设备的整体传动布局,不需要额外增加换向齿轮或者带传动结构,就能让动力输入和输出保持在同一轴线上,有效缩小整个传动单元的体积,在对安装空间有严格限制的小型设备、便携传动装置中优势尤为明显。建模过程中需要重点校验各部件的装配干涉情况,尤其是行星轮公转过程中,和太阳轮、内齿圈、行星架之间的动态间隙,要模拟全行程转动状态确认无卡滞点,齿面的啮合接触区域要符合设计预期,避免出现偏载导致齿面局部磨损过快的问题。
