台式手动管装工件夹持虎钳结构设计

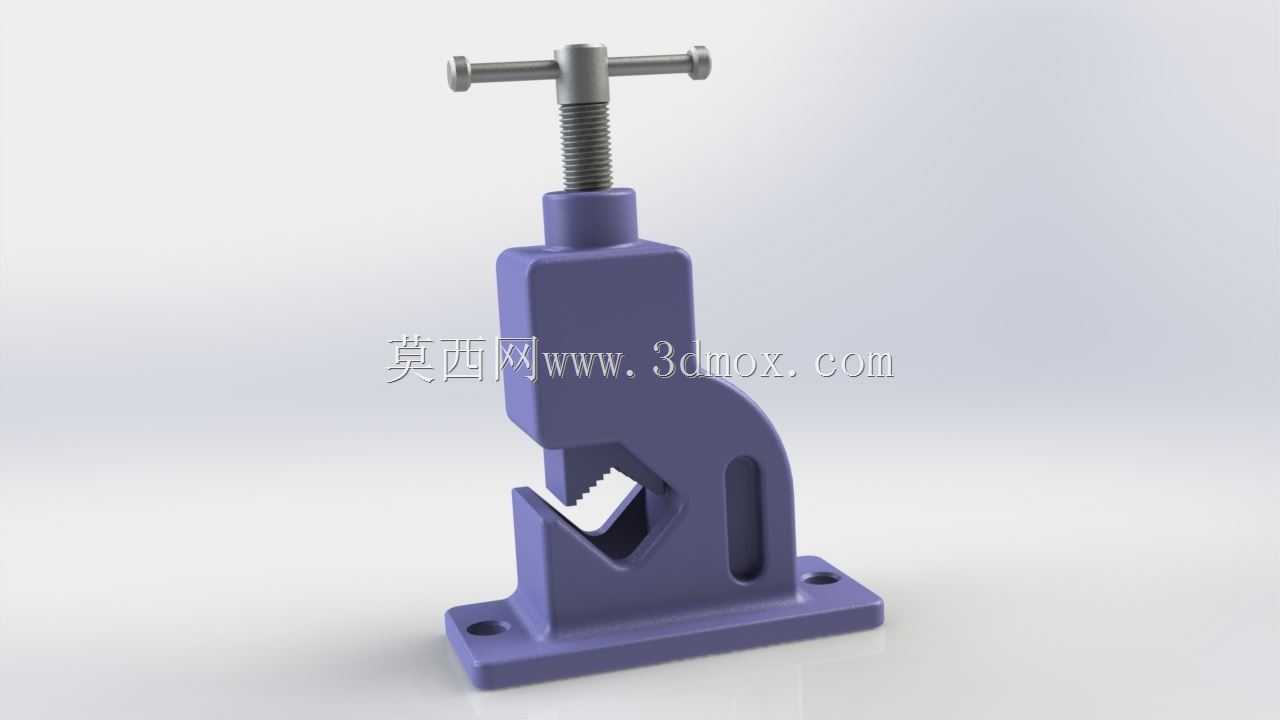

　　这款台式手动夹持装置主要面向小口径金属管、硬质塑料管材的装夹作业场景，在管道维修现场、五金加工工位、教学实训操作台都能见到同类结构的应用，核心作用是在管材切割、套丝、坡口打磨、端部整形工序中提供稳定的夹持力，避免工件在加工受力时出现偏转、滑移问题。从结构设计逻辑来看，装置采用C型开口的一体式铸铁基座作为承载主体，底部设置带安装孔的法兰式底板，安装时可通过螺栓直接固定在工作台台面，底板的安装孔距适配常规钳工台的T型槽间距，不需要额外加工转接板就能完成固定，整体安装边界控制在小尺寸工位范围内，不会占用过多操作空间。夹持执行端采用V型带齿钳口设计，钳口的齿形做了钝化处理，既能在夹紧圆管时通过齿面嵌入工件表层增大摩擦力，

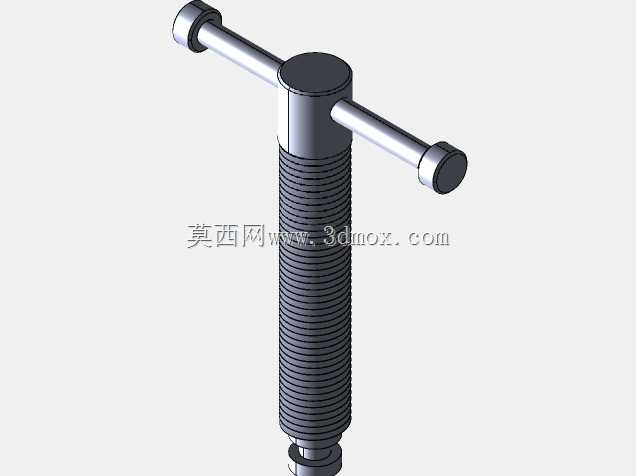

　　又不会因为齿尖过于锋利导致薄壁管材出现夹痕变形，适配的管材外径覆盖常规小尺寸管路安装的常用规格，能满足家装水电、小型设备气路管路维修的多数装夹需求。顶部的进给机构采用T型手柄配合梯形丝杆传动，梯形丝杆的自锁特性可以保证夹紧后不会因为加工振动出现松脱，操作人员不需要额外施加锁紧力，只需要转动T型手柄就能完成夹紧与松脱动作，操作力经过丝杆传动比放大后，单手操作就能提供足够的夹持扭矩，不需要借助加力杆就能完成常规管材的装夹。基座侧面设置的长条形减重槽并非单纯为了减少材料用量，槽体的走向经过应力校核，在保证基座整体刚性的前提下，既降低了装置整体重量，方便工位间的转移搬运，也能在夹持作业时为钳口的微小形变提供应力释放空间，

　　避免长期受力后基座出现开裂变形。在实际建模过程中，钳口与丝杆的连接部位做了间隙配合设计，保证丝杆转动时不会带动活动钳块出现跟转，活动钳块的导向面与基座的导向槽采用小间隙配合，进给过程中不会出现卡滞、偏斜问题，保证夹紧力始终垂直作用在管材轴线方向，不会因为夹持偏斜导致管材装夹后出现轴线偏移，影响后续加工的尺寸精度。这类夹持工具的设计核心是在操作便捷性与夹持可靠性之间找到平衡，不需要复杂的液压、气动辅助动力，纯机械结构的故障率极低，在无电源的野外作业场景也能正常使用，整体结构没有易损的复杂零件，日常维护只需要定期在丝杆螺纹部位涂抹润滑脂，就能保证长期使用的操作顺畅度。
