台式手动管夹钳工装结构设计

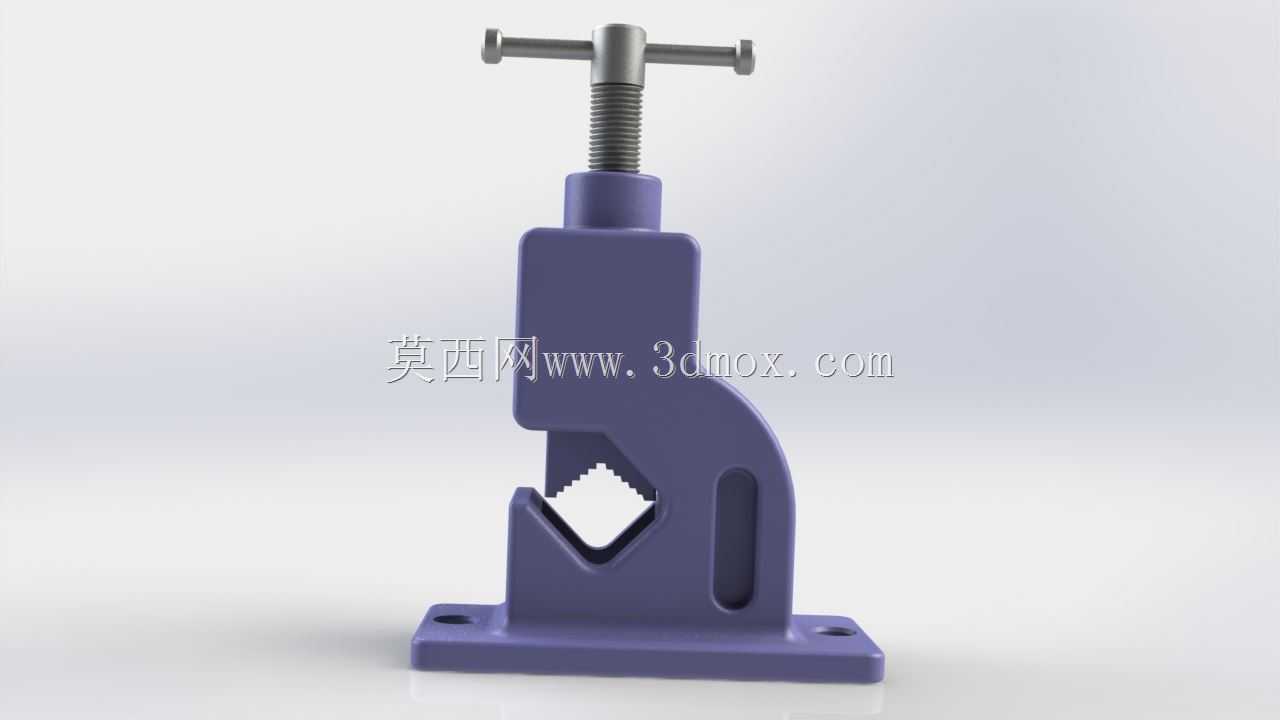

　　这款台式管钳主要面向管道安装、五金维修、小型管材加工场景设计，区别于普通手持式管钳的便携属性，该结构采用底座固定式安装方案，可提供远高于手持工具的夹持稳定性，适合在固定工位完成管材切割、套丝、坡口打磨、接头装配等需要持续固定工件的作业。从功能结构来看，钳体采用立式C型开口布局，底部设置带安装孔的平板底座，可通过螺栓直接固定在工作台台面，作业过程中不会出现夹持偏移、工具晃动的问题，能有效降低管材加工时的对位误差。夹持端采用V型带齿钳口设计，齿形做了防滑倒角处理，既可以适配圆形金属管材、硬质塑料管材的外圆夹持，也能通过V型结构自动对中不同管径的工件，避免管材装夹时出现偏心，夹持过程中齿面嵌入管材表层的深度控制在合理范围，

　　不会过度损伤管材外壁，也能保证足够的夹持摩擦力，承受套丝、切割时的切向扭矩。顶部的T型手动旋杆采用大力臂设计，操作人员无需借助额外加力杆，仅通过手部旋转即可提供足够的夹紧力，旋杆与丝杆采用一体式传动结构，丝杆做了梯形螺纹设计，具备良好的自锁性能，夹紧后不会因为作业振动出现松脱，钳身侧面设置的长条形减重槽，在保证整体结构刚性的前提下降低了整体自重，减少了材料冗余。设计过程中优先考虑了工位安装的边界适配，底座的两个安装孔采用标准孔距设计，可适配多数常规钳工工作台的预留安装位，整体立式结构的占用台面面积较小，不会过多挤占工位的操作空间，钳口的开口行程覆盖了常用小口径管材的装夹范围，可满足日常水电安装、小型机修工位的绝大多数管材夹持需求。

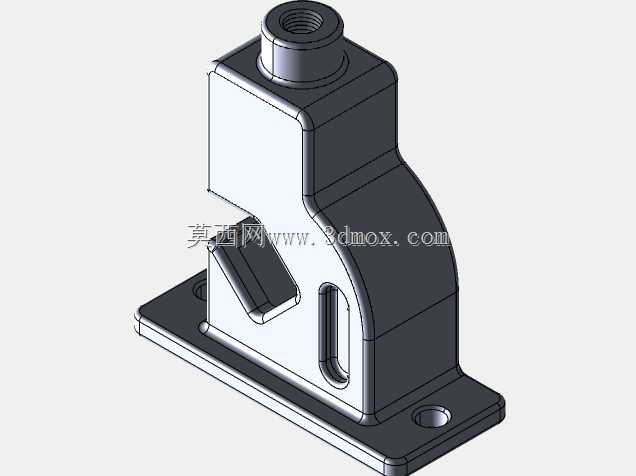

　　钳身主体采用一体化结构设计，减少了不必要的拼接装配环节，整体受力路径从顶部丝杆直接传导至钳身主体，再到底座安装面，应力传递路径直接，长期承受夹紧力与作业扭矩时不会出现结构变形，钳口的夹持工作面做了局部硬化处理，耐磨性能优于普通铸铁材质，长期使用后齿形磨损量极小，可维持稳定的夹持精度。
