双联接线端子结构三维设计

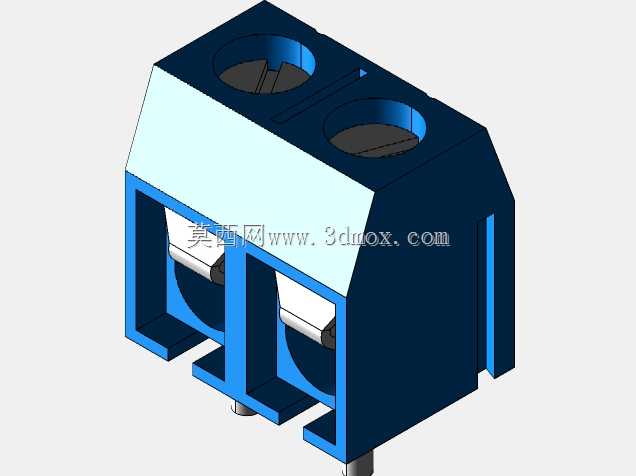

　　这款双联接线端子的结构设计，核心面向低压电气柜内的导线接驳场景，在工业控制回路、小型配电单元、通讯设备内部接线场景中应用广泛，主要承担导线与导线、导线与PCB板之间的固定导通作用，替代传统的铰接、焊接接线方式，提升接线作业的效率与后期维护的便捷性。从结构设计思路来看，整体采用上下分层的布局，上部为两个独立的导线锁紧腔，每个腔体预留圆形进线孔，适配单股硬导线与多股软导线的插入需求，腔体内部集成压线弹片结构，当导线插入到位后，依靠弹片的弹性压紧力实现导线的机械固定与电气导通，无需额外拧动螺丝即可完成接线，大幅降低现场接线的工时消耗。下部为插装式安装结构，底部伸出的定位引脚可直接插入PCB板对应的安装孔内，

　　通过波峰焊即可完成端子与电路板的固定，引脚间距经过严格校核，匹配常规PCB布线的孔位间距标准，避免出现插装干涉、焊盘错位的问题。外形尺寸方面，整体采用紧凑化设计，双联结构的总宽度控制在常规端子的标准尺寸范围内，相邻两个进线孔的中心距符合电气安全间隙要求，可有效避免相邻接线位之间的爬电风险，外壳主体采用绝缘工程塑料材质，表面做哑光处理，具备良好的绝缘性能与耐温特性，可在常规工业环境温度下长期工作，不会出现绝缘失效、结构变形的问题。安装边界上，端子底部的插脚长度经过优化，既保证焊接后与PCB板的结合强度，又不会出现引脚穿出PCB板过长影响背面元件布局的问题，端子上部的进线孔高度匹配常规接线操作的空间需求，

　　接线时无需额外倾斜导线即可顺利插入，侧面的加强筋结构提升了整体的结构强度，在插拔导线时不会出现外壳开裂、腔体变形的情况。两个独立的接线腔之间设置绝缘分隔筋，完全隔离两个接线位，即使单路接线出现过载发热的情况，也不会影响相邻接线位的正常工作，压线弹片采用弹性金属材质，经过弧度优化，可适配不同线径的导线，压紧后接触电阻小，长期工作不会出现松动、接触不良的问题，整体结构无多余冗余设计，所有棱角均做倒角处理，避免装配、接线过程中划伤操作人员，同时也方便注塑生产时的脱模，降低量产时的工艺难度。
