轻型平皮带直行输送线结构设计

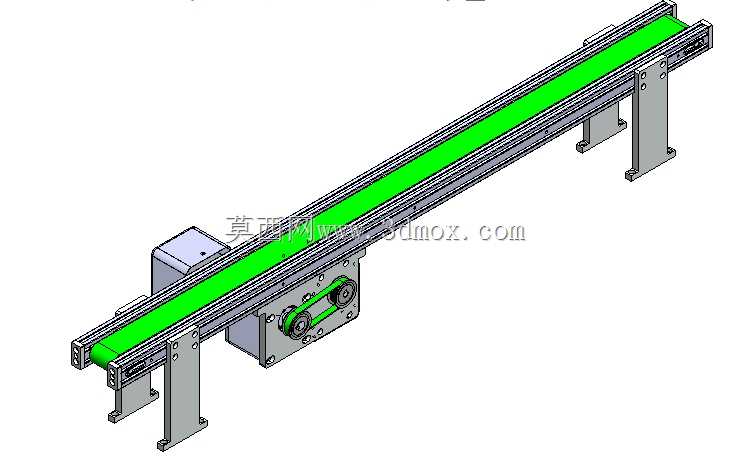

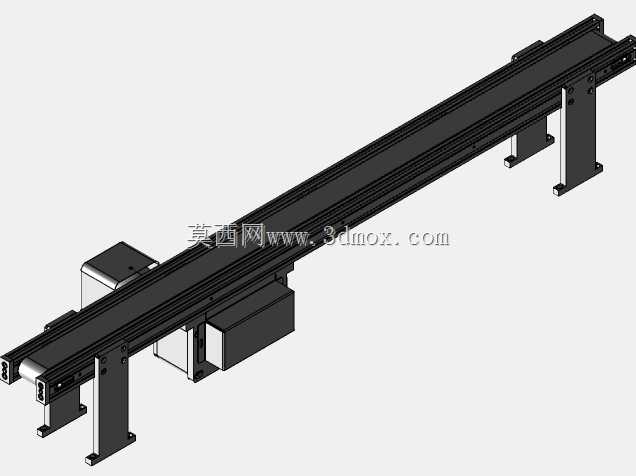

　　这款轻型带式输送结构，主要面向电子组装、小五金分拣、食品内包装等轻载工况的物料转运需求，可直接嵌入产线工位之间作为工序间的物料传递载体，也可单独作为小型工件的检测、扫码、喷码工序的承载输送平台。从结构设计逻辑来看，整体采用两侧平行铝型材作为主梁承载框架，相比传统方管焊接机架，铝型材机架无需焊接后打磨、喷漆工序，装配精度靠型材槽道的定位基准保证，后期调整机架宽度、加装传感器支架、挡边等附件时，可直接利用型材T型槽安装，无需二次钻孔焊接，适配多规格小批量产线的快速搭建需求。驱动端布置在设备单侧下方，采用电机搭配同步带轮传动的结构，将驱动电机下沉布置，既可以压缩输送线端部的占用空间，避免端部驱动结构突出干涉上下游设备对接，

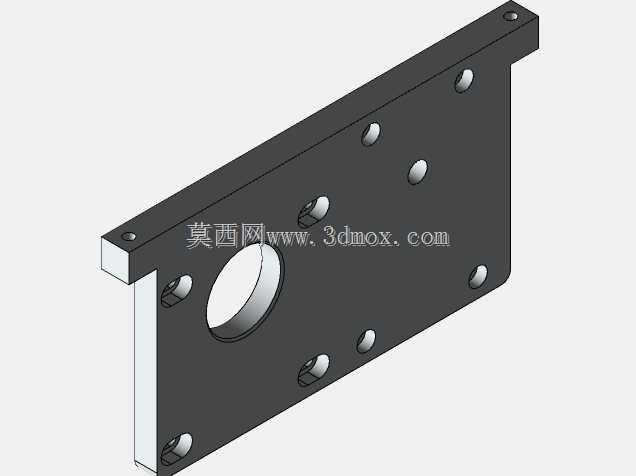

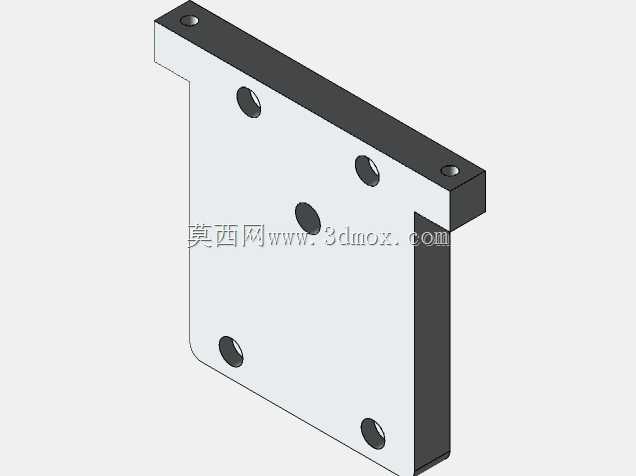

　　也能通过同步带的传动比匹配，调整输送线的运行线速度，常规工况下适配0.1-0.5m/s的轻载输送速度，可满足大部分小件物料的节拍要求。张紧结构集成在驱动端的安装板上，通过腰型孔调整驱动辊的轴向位置，即可实现皮带张紧度的调节，无需额外设计独立张紧辊，减少了整机的零件数量，降低后期维护的调整难度。支撑腿采用可调节脚杯结构，安装时可通过脚杯的螺纹调整整机的水平度，适配地面不平整的车间安装环境，支撑腿与主梁之间采用角件连接，可根据现场对接的设备高度，调整支撑腿的安装位置，实现输送面高度在一定范围内的适配。皮带表面采用绿色哑光PVC材质，既具备足够的摩擦力避免小件物料输送过程中打滑，哑光表面也不会在视觉检测工位产生反光干扰，

　　适配带视觉检测的产线需求。整机的安装边界需要注意，两侧机架外侧预留了传感器安装的槽位空间，对接上下游设备时，端部的过渡板可直接固定在型材端面，无需额外加工连接支架，输送面的宽度可根据输送物料的最大尺寸调整，常规设计下两侧挡边与皮带之间预留少量间隙，避免皮带运行过程中与挡边摩擦产生异响和磨损。从建模细节来看，所有转动部位都预留了轴承安装位，辊筒的同轴度公差按照轻载输送的常规要求设计，避免运行过程中皮带跑偏，回程段设置了支撑托板，防止长距离输送时皮带下垂剐蹭机架，整体结构没有冗余设计，所有零件都具备明确的功能指向，可直接作为同类轻型输送线设计的参考模板，也可直接导出工程图用于生产加工。
