框架式升降皮带输送机构三维设计

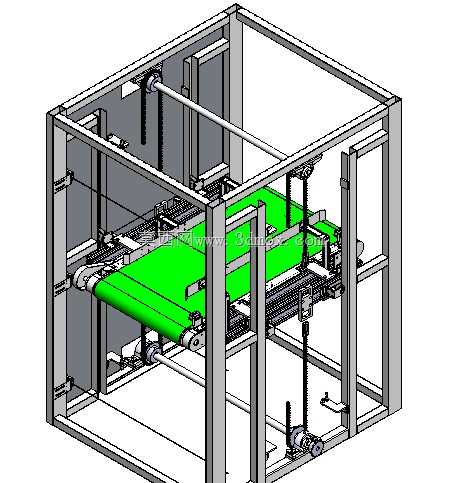

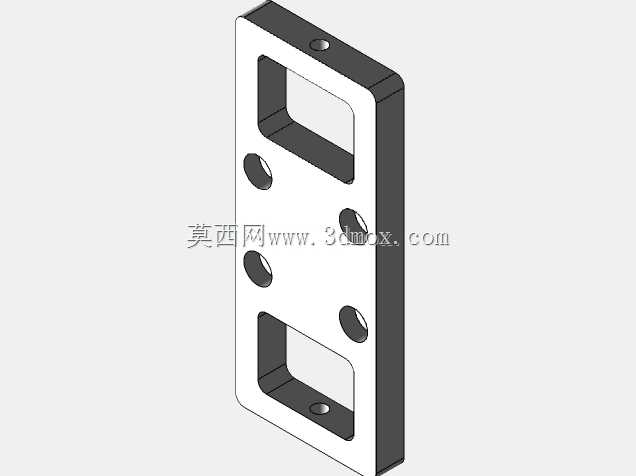

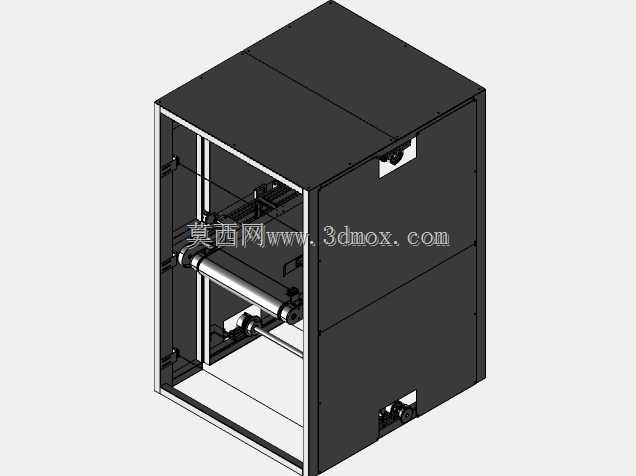

　　该输送机构采用方管焊接框架作为主体承载结构，整体为立式矩形框架布局，框架型材选型兼顾结构刚性与整体重量控制，四根竖向立柱作为主要承重构件，上下端通过横向方管横梁焊接连接形成稳定的框式主体，安装时需预留框架四周至少200mm的操作维护空间，底部可通过膨胀螺栓与地面基础固定，也可加装脚轮实现工位间的灵活转场。核心输送单元采用绿色PVC平皮带作为承载面，皮带两端配套光面传动滚筒与张紧从动滚筒，滚筒轴端通过带座轴承固定在两侧的升降滑台上，滑台与竖向立柱上的线性导轨配合，实现输送段整体的上下升降动作，升降驱动采用顶部布置的同步轴传动结构，两侧配套丝杆传动副，由底部的减速电机统一提供动力，保证两侧升降动作同步无卡滞，

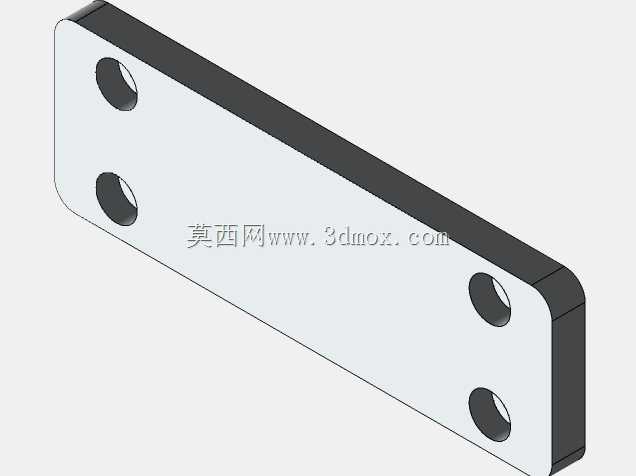

　　避免皮带输送段倾斜导致物料滑落。在实际生产场景中，这类设备多用于多层流水线之间的物料转接，可对接不同高度的生产工位，比如电子组装线的不同工序层间转运、包装工序中不同高度打包台的物料输送，也可用于仓储物流中不同高度货架的物料补送，相比固定高度的皮带线，可通过升降动作适配多工位的高度差需求，减少人工搬运转接的工作量。设计过程中优先考虑了皮带的张紧调节空间，从动滚筒端预留了长条形调节孔，可通过调整螺栓改变滚筒中心距实现皮带张紧度的微调，避免皮带长期运行打滑；升降行程范围内设置了硬限位块，防止滑台超程脱出导轨，传动丝杆端部配套推力轴承承载升降过程中的轴向载荷，框架中部额外设置了横向加强横梁，避免长期负载运行出现框架变形。

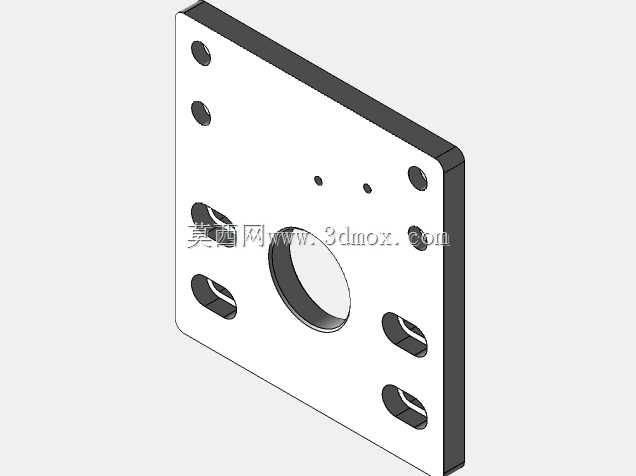

　　皮带输送段的驱动电机布置在出料端滚筒侧，通过链传动将动力传递至滚筒，电机安装座同样预留了张紧调节位，可调整链条松紧度；设备整体的电气走线可沿框架方管内部布置，外部通过线槽防护，避免运行过程中线缆剐蹭传动部件。该结构的输送面宽度可根据实际输送物料的尺寸调整，常规适配300-800mm宽度的物料输送，单段输送长度控制在1500mm以内可保证皮带运行平稳，升降行程可根据对接工位的高度差定制，常规工况下0-500mm的升降行程即可满足多数产线转接需求，运行过程中皮带线速度可通过调速电机调整，适配不同节拍的生产流水线。
