手摇调节式多辊轴输送工作台结构设计

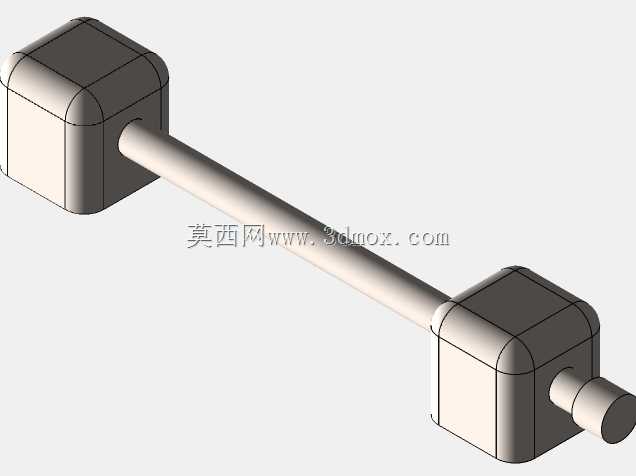

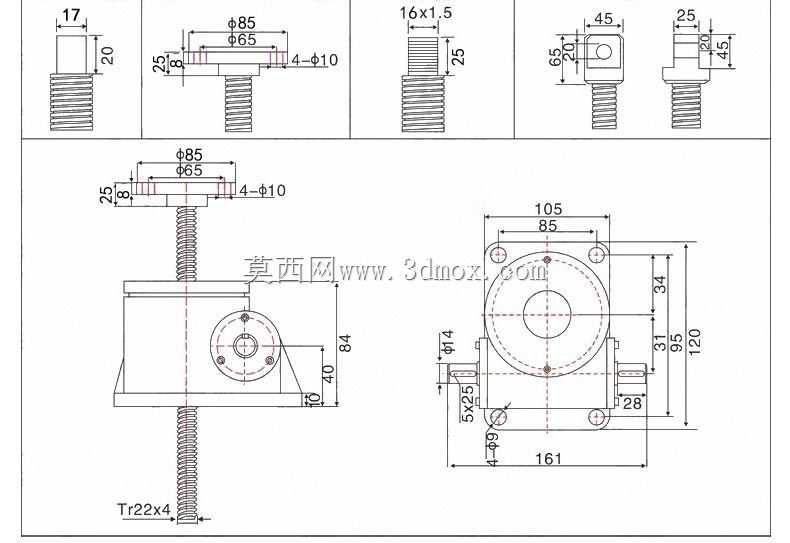

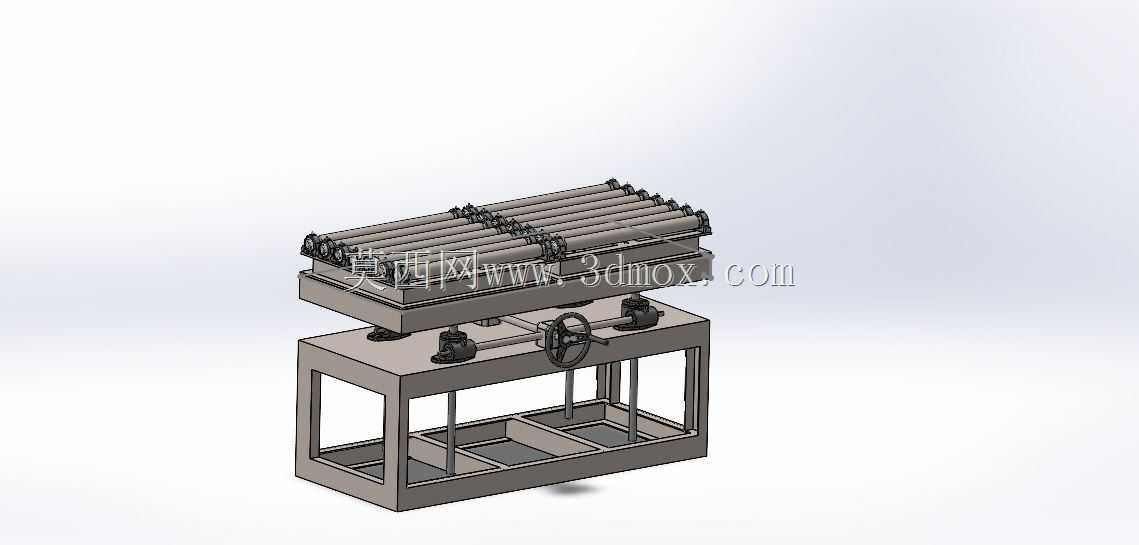

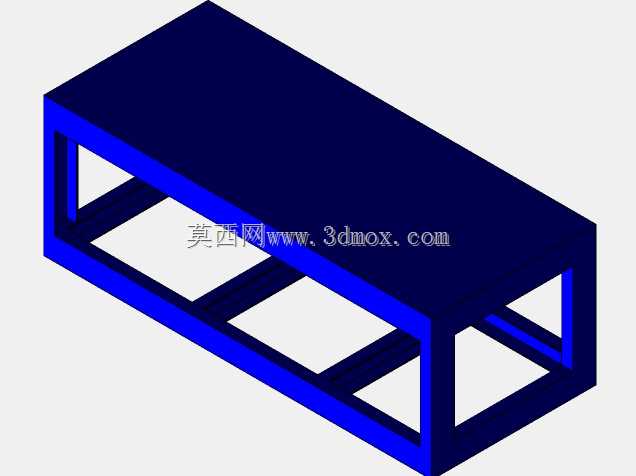

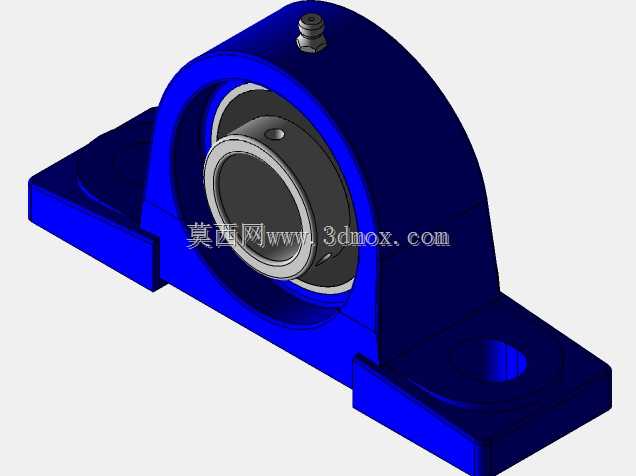

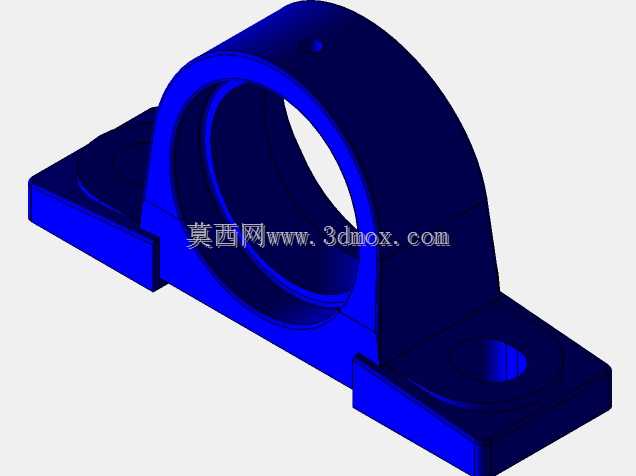

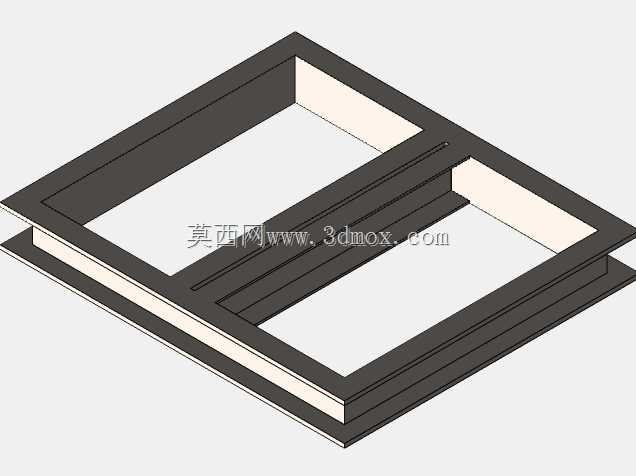

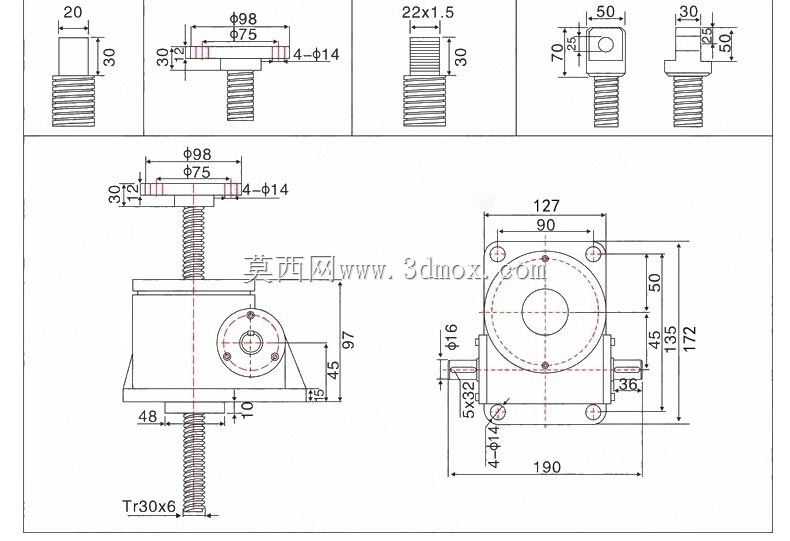

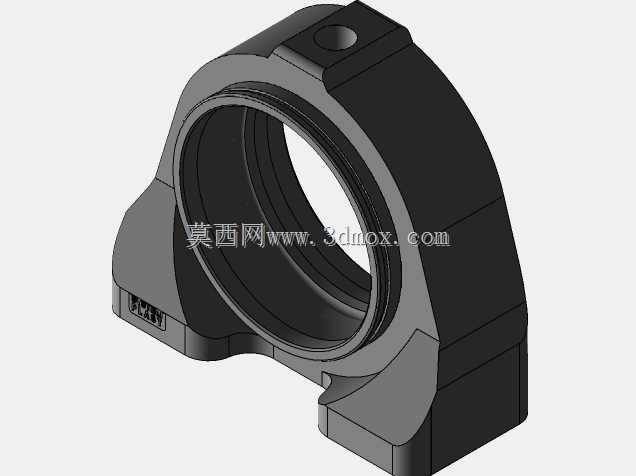

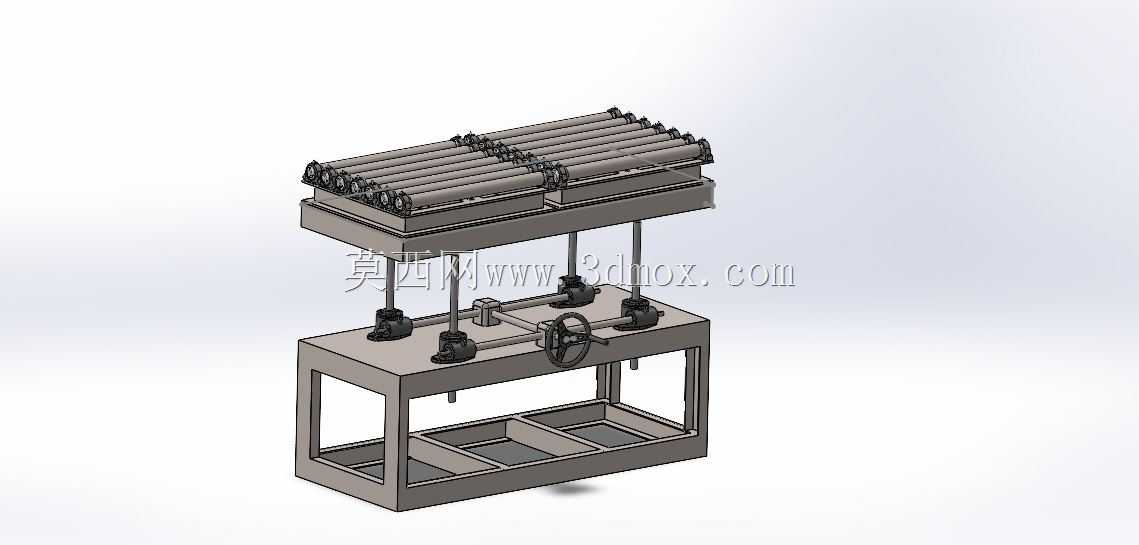

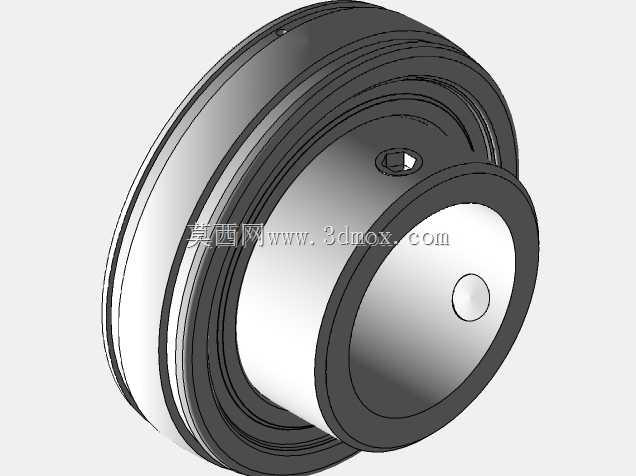

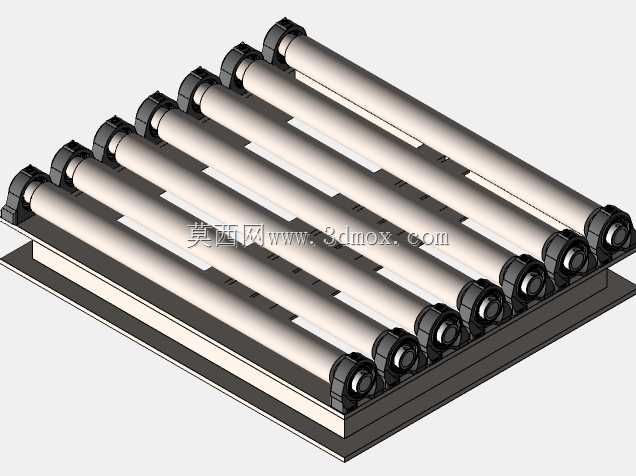

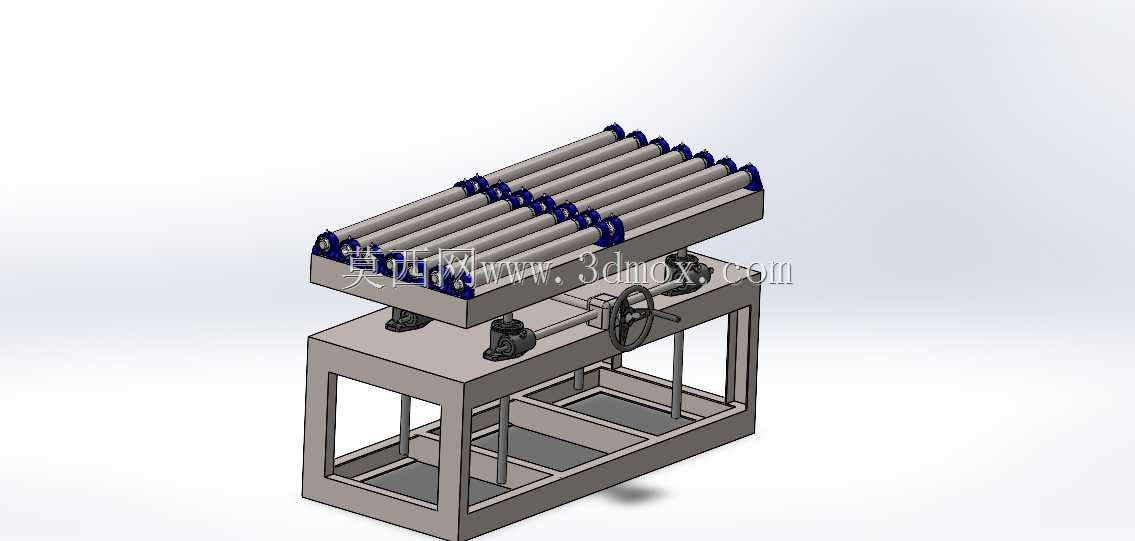

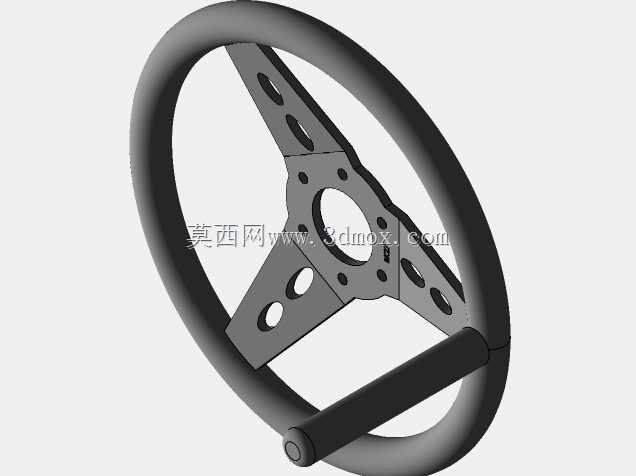

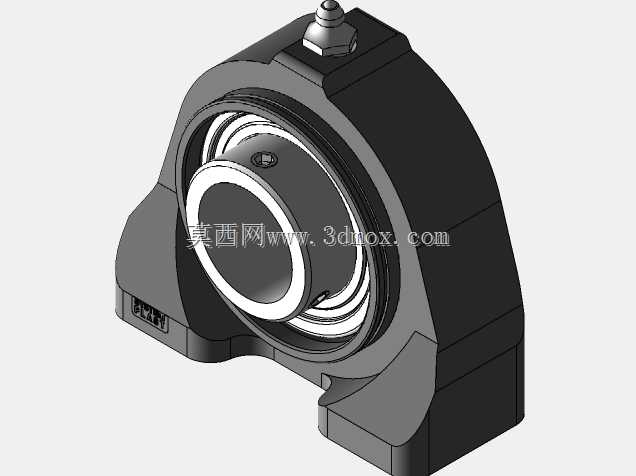

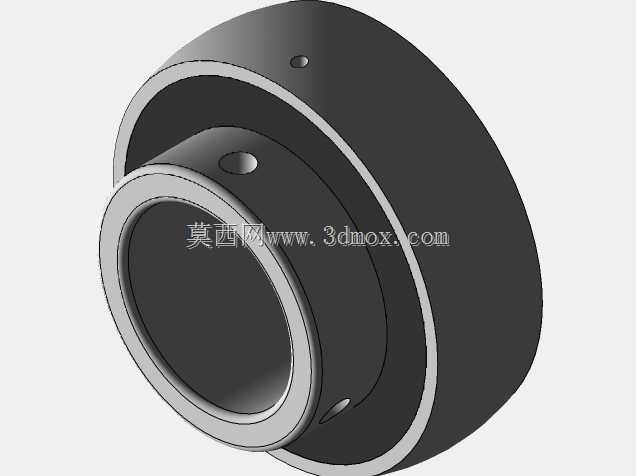

　　这款辊轴式输送结构主要面向轻工制造、包装分拣、小型零部件加工产线的物料中转输送场景，可适配不同宽度规格的板状、条状工件的水平输送作业，也可嵌入半自动装配工位作为工件承托输送载体，替代传统固定台面的人工搬运转序环节，降低工位间物料转运的劳动强度。从结构设计逻辑来看，整体采用方通焊接机架作为承载基础，机架下部设置有交叉布置的加强筋与横撑，保证上部辊组承载时的结构刚性，避免长周期负载下出现机架变形、辊组水平度偏移的问题。上部辊组采用平行排布的光面辊轴，辊轴两端通过带座轴承固定在两侧的安装梁上，每根辊轴端部设置有蓝色限位端盖，防止辊轴轴向窜动，同时避免工件输送过程中从辊组侧边滑落。辊组的高度调节采用手摇丝杠传动结构，手轮安装在机架侧部，

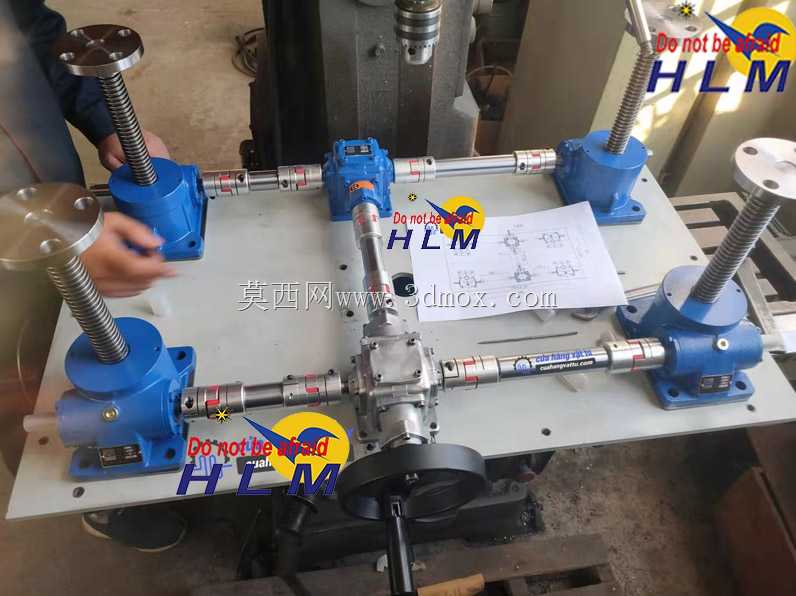

　　通过锥齿轮换向带动两侧的丝杠同步转动，驱动上部辊组安装梁沿机架的垂直导向立柱升降，可根据前后对接设备的输送面高度差灵活调整作业面高度，调节过程中两侧丝杠的同步性通过中间的连接传动轴保证，避免出现辊组倾斜、工件卡滞的问题。安装边界方面，机架底部采用方形支脚结构，可直接通过膨胀螺栓固定在硬化车间地面，无需额外做混凝土基础，设备整体占地宽度适配常规1.2米以内的工件输送需求，辊轴间距设置为小间距排布，可承托最小尺寸100mm以上的工件，避免小尺寸工件从辊缝掉落。实际使用过程中，工件放置在辊组上后可依靠人力推动实现水平滑移，也可在辊组端部加装动力组件实现自动输送，手摇调节结构无需外接动力源，在无压缩空气、

　　无电力供应的简易车间场景也可完成高度调整作业，辊轴表面采用光滑金属材质，输送过程中不会刮伤工件表面，适配表面质量要求较高的零部件转序作业。机架中部预留有开放式安装空间，可根据使用需求加装工件检测传感器、定位挡停机构等附件，拓展为带定位功能的装配工位台，整体结构拆装维护便捷，辊轴磨损后可单独拆卸更换，无需整体拆解辊组，降低后期维护的配件成本与停机时间。
