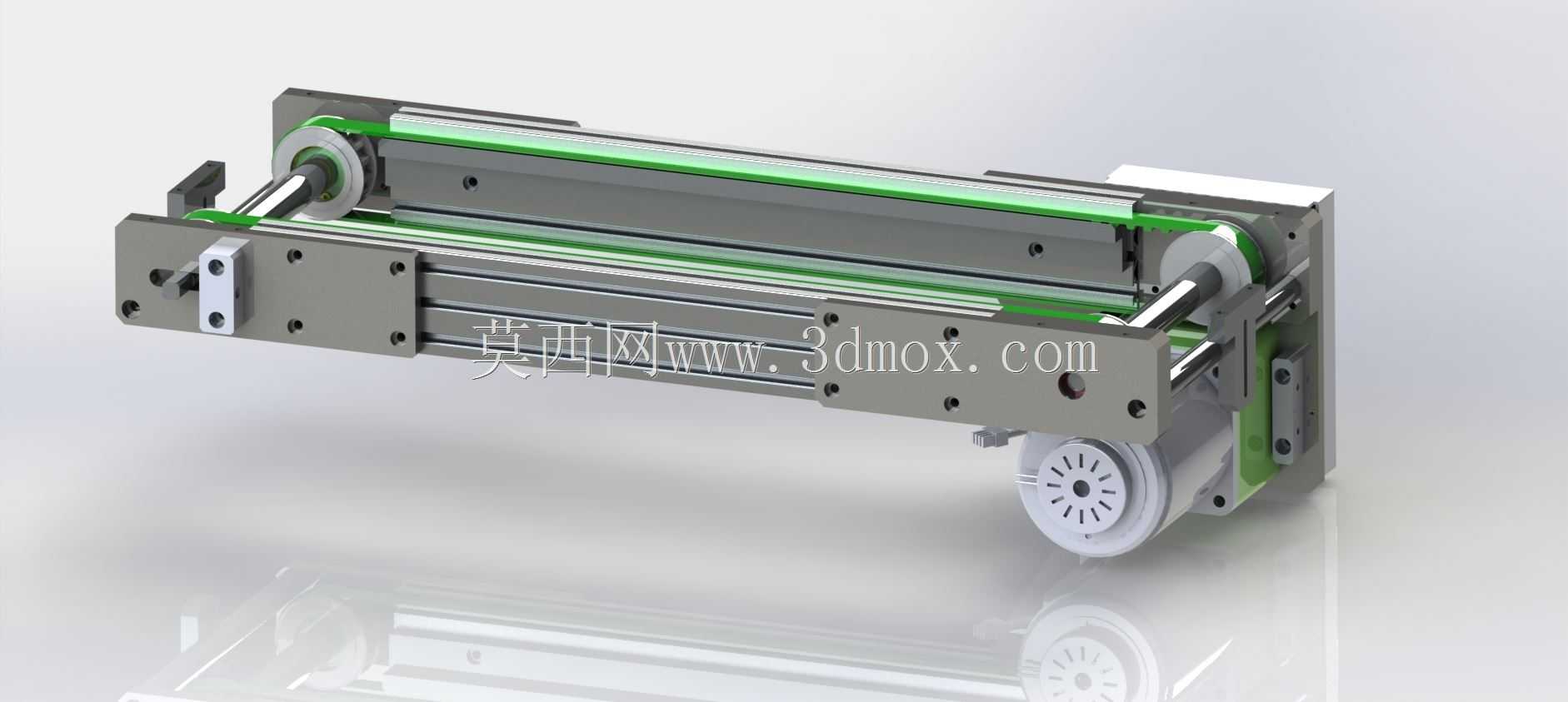

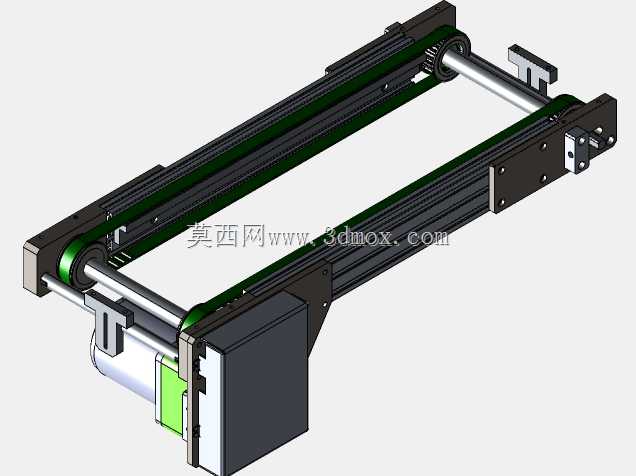

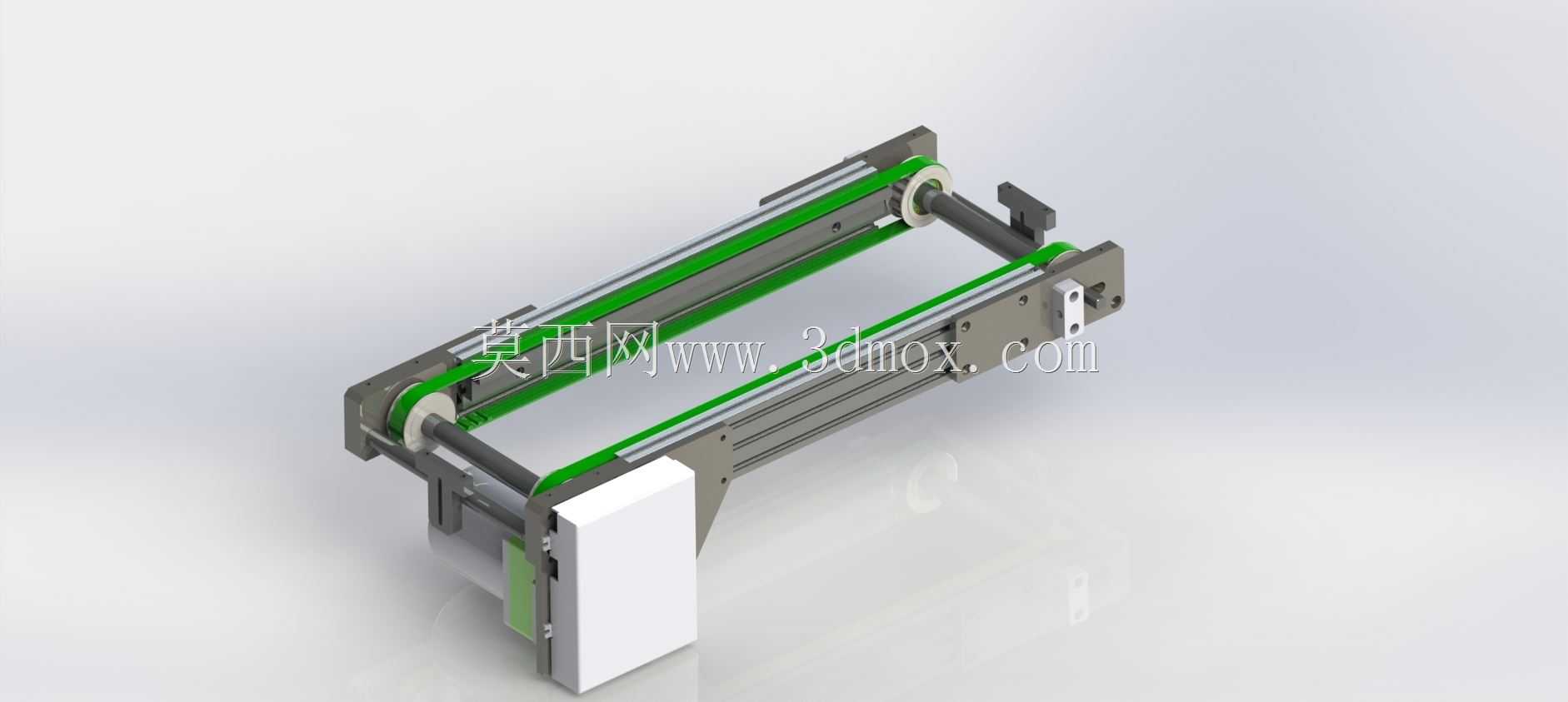

小型平皮带窄幅输送传送机构

　　这款窄幅平皮带输送机构，主要面向3C电子组装线、小型精密零件加工工位间的短距离物料转运场景设计，可适配手机中框、小型注塑件、精密冲压端子等重量不超过2kg的轻薄工件传输需求，常嵌入自动化设备的工位衔接段，完成工序间的工件自动流转，替代人工取放的重复操作，降低产线人工干预频次。从结构设计来看，整体采用双侧铝型材作为主体支撑框架，型材槽道可直接兼容标准T型螺栓安装，无需额外加工定制安装孔位，能根据产线布局需求快速调整两端辊轴的张紧距离，适配不同长度的安装空间。驱动端采用侧装式安装位，可直接适配20W-60W的微型减速电机，动力通过端盖处的联轴器直接传递给主动辊，省去了额外的同步轮传动结构，减少了传动环节的功率损耗，

　　同时压缩了设备整体的横向安装尺寸。从动辊端配置了偏心张紧结构，无需拆解主体框架即可完成皮带张紧度的调节，日常维护时仅需转动偏心轴套即可调整皮带松紧，调整到位后通过侧顶丝锁死即可，大幅降低了产线运维的操作难度。皮带选用绿色防静电平皮带，表面摩擦系数稳定，可避免小型工件在传输过程中出现打滑偏移，同时防静电材质可适配电子元器件的传输要求，避免静电击穿精密芯片类工件。设备两端的辊轴直径做了缩小处理，可实现小直径工件的平稳过渡，避免工件在进出输送段时出现卡滞、掉落的问题。安装边界方面，整体宽度控制在120mm以内，主体框架高度可根据对接设备的工位高度选配不同规格的支撑脚，支撑脚底部配置可调橡胶垫，可补偿地面安装平面的高度差，

　　保证输送面的水平度。侧边预留的传感器安装位可直接适配漫反射光电传感器，实现工件到位检测、堵料停机的自动化控制逻辑，无需额外加装传感器安装支架。结构上所有外露的紧固件均采用内六角圆柱头螺钉，整体外观整洁无突出棱角，可避免刮蹭工件或是操作人员衣物，适配洁净车间的设备安装要求。
