双筒弯连式枢轴连接结构件

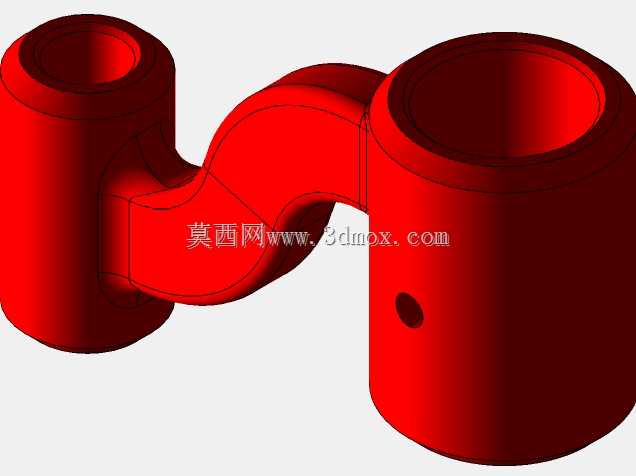

　　这类带弧形连接臂的双筒枢轴结构，常出现在需要实现定角度枢转、扭矩传递的铰接工位中，比如小型操纵机构的联动节点、便携折叠设备的转轴支撑、通讯架设设备的角度调节部位，核心作用是在两个平行轴系间建立刚性连接同时，预留枢转活动的自由度，避免轴系间出现硬干涉。从结构设计逻辑来看，两端的筒状结构是核心安装基准，筒体内孔为光孔设计，可直接穿装销轴或者与配套轴件形成间隙配合，其中一侧筒壁预留的径向小孔，是用来装紧定螺钉的，装配时拧入螺钉即可锁定穿入筒内的轴件，防止工作过程中轴与筒件发生相对窜动，保证枢转动作仅在设计的铰接点发生。中间的弧形连接臂没有采用直连结构，是为了避让两个轴系周边的安装构件，实际测绘建模时要注意，

　　弧形臂的曲率是根据两端轴的中心距、周边部件的运动包络线确定的，既不能因为臂身过薄导致受力时应力集中断裂，也不能因为臂身过厚占用过多安装空间，干涉相邻部件的运动行程。尺寸边界上，两端筒体的外径、内孔直径需要和配套销轴的公差带匹配，通常内孔采用H7级公差，保证销轴穿装后既有转动灵活性又不会出现过大旷量，筒体的轴向长度要大于安装部位的支撑面宽度，避免装配后出现轴向窜脱；弧形连接臂的最薄截面厚度，要根据实际传递的扭矩大小核算，常规工况下截面抗扭安全系数取2.5-3即可满足长期使用需求，避免反复枢转后出现金属疲劳断裂。建模过程中要注意筒体与弧形臂的衔接处做圆角过渡，不能出现直角锐边，否则热处理或者受力时该位置会成为应力集中点，

　　直接缩短构件的使用寿命；筒体内孔的入口端要做微小倒角，既方便装配时引导销轴穿入，也能去除机加工产生的毛刺，避免装配时毛刺脱落卡入铰接间隙造成卡滞。这类构件在实际使用中，通常会在筒体内孔加装铜套或者含油轴承，降低枢转时的磨损，延长整体结构的维护周期，设计时要提前预留衬套的安装余量，内孔尺寸要匹配衬套的外径公差，避免衬套压装后出现松动或者内孔缩径影响销轴转动。
