加油用弯型金属软管三维结构设计

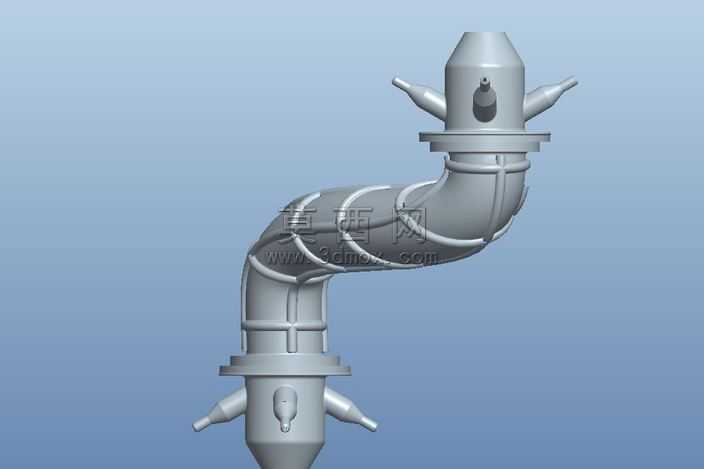

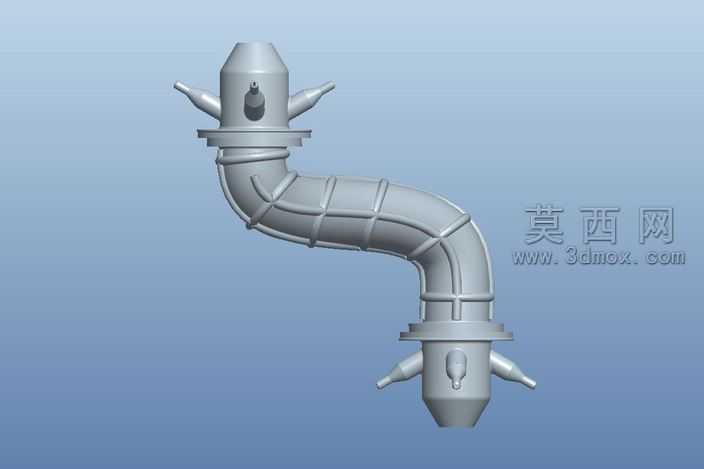

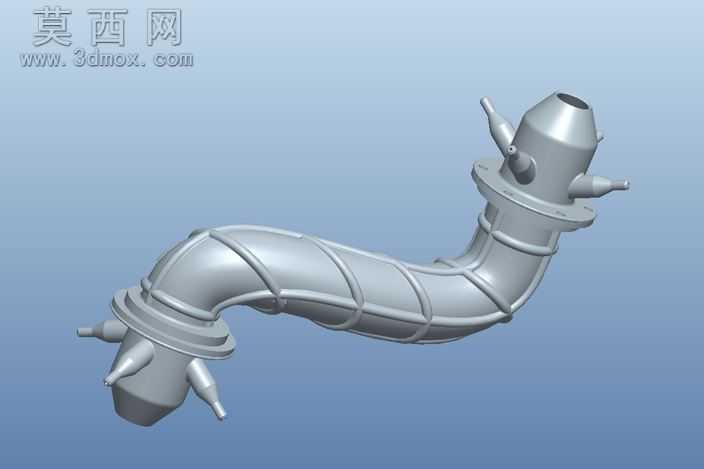

本作品为加油场景使用的弯型金属软管三维模型，整体建模过程严格遵循工业管路设计规范，首先通过草绘绘制软管的中心弯曲路径，路径曲率经过反复调整，既保证管路可以适配狭小安装空间的走向需求，又避免过小弯曲半径导致流体输送阻力过大的问题。建模时采用扫掠特征生成软管主体的基础形态，管身外壁等距布置环形加强筋结构，每道加强筋的宽度、凸起高度都经过参数化设定，在不显著增加管体重量的前提下，大幅提升软管的抗弯折、抗挤压性能，避免管路在受压或弯折时出现通径缩小、管路闭塞的问题。软管两端设计有一体式连接法兰结构，法兰端面预留密封安装位，法兰周向均匀分布三个带锥度的快插接头，接头的锥度、外径尺寸符合通用加油管路的接口标准，可实现与对应管路的快速对接与密封，无需额外定制转接配件。材质渲染阶段，管体主体采用哑光金属质感的航空铝合金材质参数，调整材质的粗糙度、金属度数值还原金属管件的真实质感，加强筋与接头部位做细微的倒角处理，渲染时添加柔和的环境光与定向补光，清晰呈现管体的曲面过渡、结构层次与细节特征，避免阴影过重遮挡结构细节。设计过程中充分考虑加油作业的实际使用需求，弯管的角度设定适配常见加油设备的安装布局，两端对称的接头设计支持双向流体输送，既可以作为加油输出管路使用，也可作为回油管路适配不同的油路布局，管体内壁做光滑处理的结构设计，减少燃油输送过程中的阻力与残留，整体结构无多余设计，所有特征都服务于管路的连接、输送、防护功能，模型的所有尺寸都可直接对接生产加工环节的参数需求，具备较高的实际应用价值。
