三款异形曲面真空吸附头结构设计

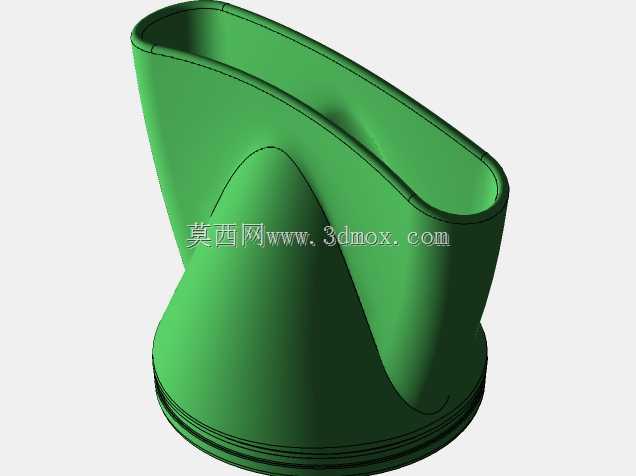

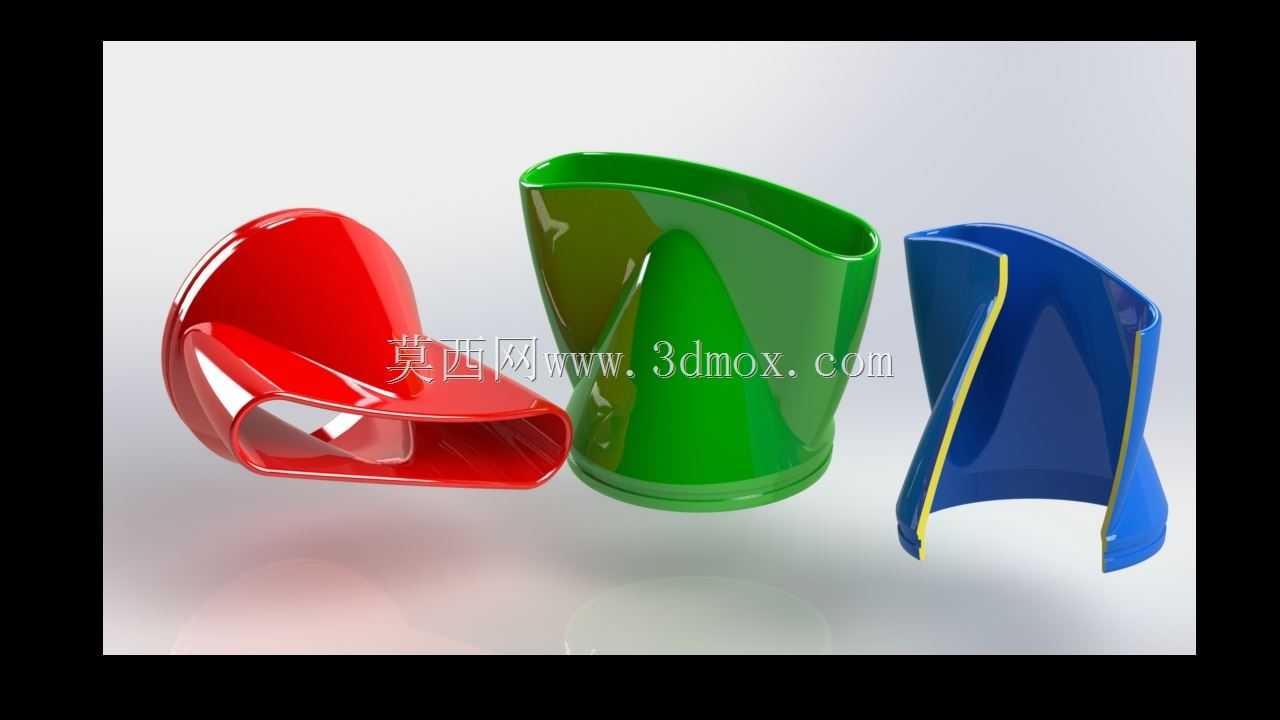

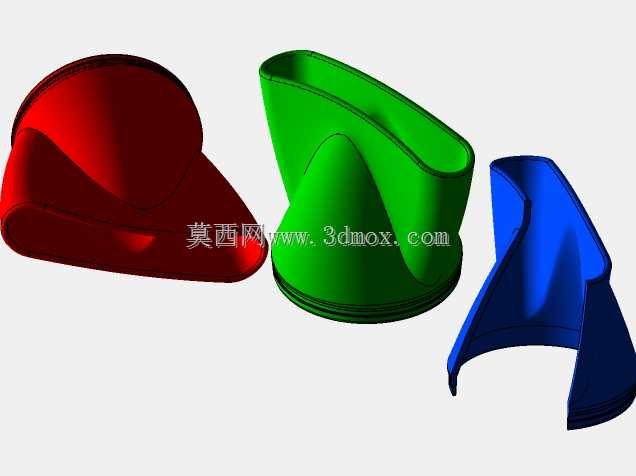

　　这类异形曲面真空头主要应用在非规则曲面工件的真空吸附夹持场景，区别于常规平口、圆口标准真空吸盘，针对弧面、异形轮廓工件的吸附固定需求设计，常见于薄壁异形件加工工位、曲面工件搬运移载、特殊轮廓工件的检测定位环节，能适配常规吸盘无法贴合的复杂曲面，避免吸附时漏气、夹持力不足导致的工件移位、脱落问题。三款不同轮廓的真空头分别对应不同曲率的工件贴合需求，红色款为单侧开放的勺形曲面结构，流道沿曲面弧度平滑过渡，吸附口边缘做了薄边柔性贴合设计，能适配大曲率弧面工件的单侧吸附，安装端采用标准圆柱接口，可直接对接常规真空发生管路，安装边界预留了足够的管路锁紧空间，不会和周边工装夹具产生干涉。绿色款为对称扭面过渡结构，

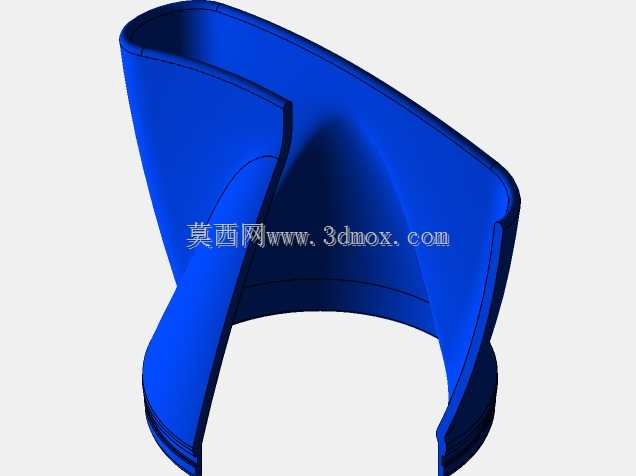

　　上下端分别为圆形安装接口和异形椭圆吸附口，内部流道做了顺滑的扭面过渡，没有直角突变结构，能最大程度降低真空管路的压损，保证吸附力的稳定输出，吸附口的环形贴合边宽度经过匹配设计，既保证足够的密封接触面积，又不会因为接触面积过大导致吸附响应速度变慢，适合中等曲率的封闭曲面工件吸附，比如弧形壳体、异形曲面塑件的夹持。蓝色款为分片式曲面结构，沿吸附轮廓做了分片式密封边设计，内部设置了独立的分流腔，能在曲面存在微小轮廓偏差时，通过分片区域的独立保压维持整体吸附力，不会因为局部贴合不严导致整个吸附回路失压，适合小曲率、存在局部轮廓起伏的异形工件吸附。设计过程中优先保证内部流道的顺滑性，所有流道转角均做了大圆角过渡，

　　避免流道内出现紊流导致的真空度波动，吸附口的密封边厚度根据不同曲面的贴合需求做了差异化设计，薄边区域可产生微小形变补偿工件的轮廓误差，厚边区域保证整体结构的刚性，避免长期使用出现形变导致密封失效。安装接口统一采用行业通用的圆柱插接式结构，配合卡箍锁紧即可完成固定，安装时的同轴度公差要求控制在0.1mm以内，能保证和管路对接后的密封性，整体外形的最大轮廓尺寸根据吸附力需求做了匹配，不会因为体积过大占用过多工位空间，同时吸附力覆盖范围从几牛到几十牛不等，可根据工件重量选择对应型号，适配不同负载的吸附需求。
