弯管式真空吸嘴结构设计

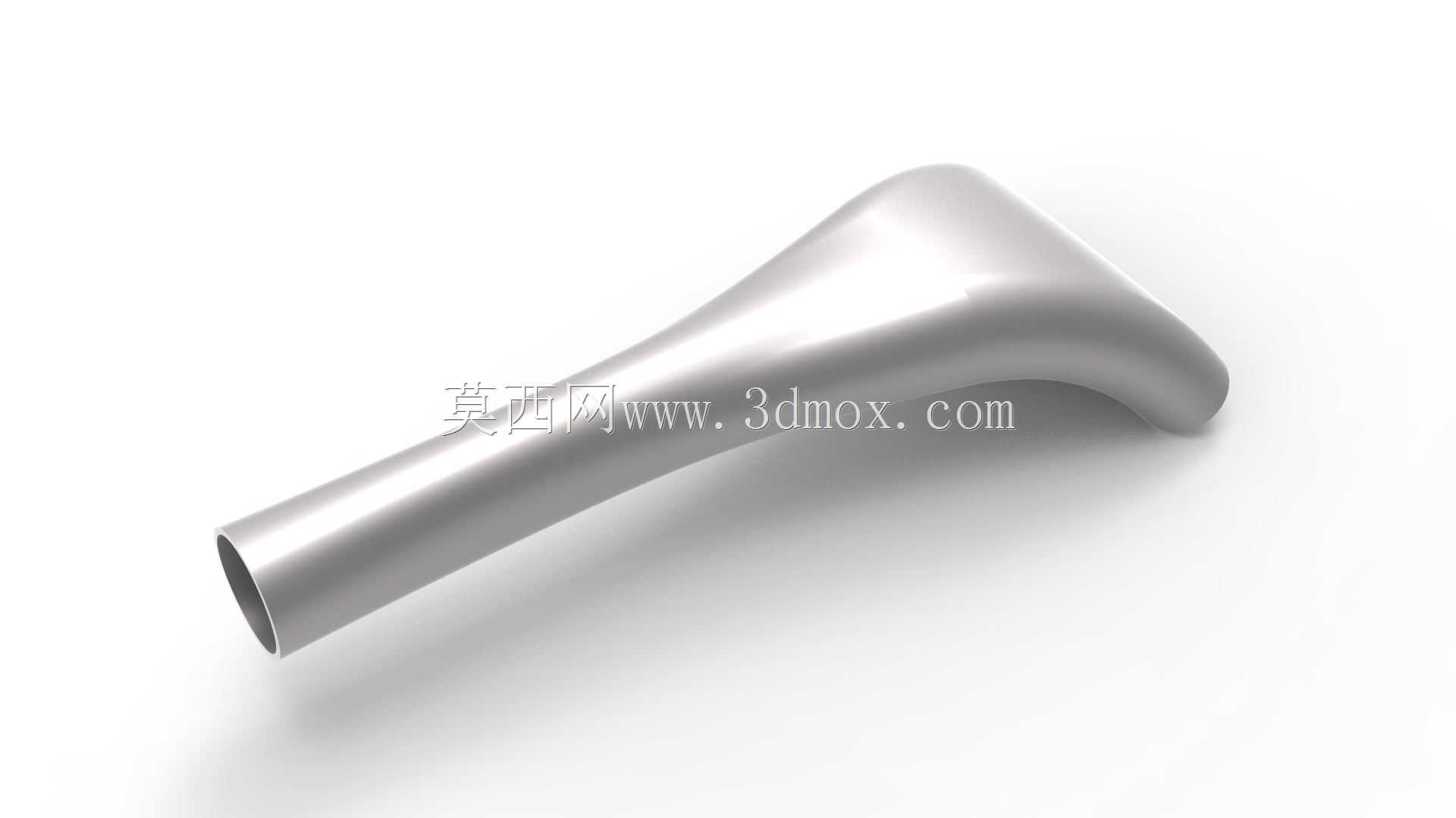

　　该弯管式真空吸头主要应用在工业自动化流水线的末端执行工位，适配各类真空发生装置完成轻薄工件、小型零部件的拾取转移作业，在3C电子组装、食品包装分拣、小型五金件上下料场景中使用频率极高。不同于直柄式吸嘴的垂直取料逻辑，这款弯管结构的吸头专门针对狭窄空间内的侧向取料需求设计，当作业工位存在垂直方向的结构干涉，直柄吸嘴无法垂直对准工件表面时，该结构的弯曲段可以绕过干涉区域，让端部的吸附口平行贴合工件表面完成负压吸附，有效拓展了真空拾取机构的作业覆盖范围。从结构设计逻辑来看，整体采用一体化流线型曲面过渡，从尾部的标准管路连接端到前端的吸附口，管壁厚度保持均匀一致，既保证了负压气流在管路内的流通顺畅性，避免直角弯折带来的压损过大问题，

　　也兼顾了结构强度，在频繁往复移动的作业工况下不会出现应力集中断裂的问题。尾部连接端采用标准圆柱接口设计，可直接适配常规规格的真空气管，安装时无需额外定制转接头，插拔即可完成固定，密封面的配合公差控制在合理区间，接入负压系统后不会出现漏气泄压的问题。前端吸附口做了平口处理，贴合工件表面时可以形成稳定的密封腔，不会因为接触面存在缝隙导致负压不足、工件掉落的情况。弯曲段的曲率经过反复校核，既保证了管路内部气流不会出现紊流，也控制了整体的外形尺寸，安装后不会和周边的工装夹具产生运动干涉，在机械臂带动做高速往复移动时，弯曲结构的重心经过优化，不会出现额外的晃动偏移，保证取料位置的重复精度。整体外表面做了光滑过渡处理，没有尖锐棱角，

　　在拾取表面易刮花的工件时不会对工件外观造成损伤，同时光滑的内壁也不容易积存粉尘杂质，日常维护时只需要用压缩空气吹扫即可完成清洁，不需要复杂的拆解工序。在实际选型适配时，需要注意该吸头的安装边界，尾部连接端的轴线和前端吸附口的轴线存在固定夹角，安装时要预留出弯曲段的转动空间，避免机械臂运动过程中吸头和周边设备发生碰撞，同时要根据拾取工件的重量匹配对应功率的真空发生器，保证吸附力足够克服工件自重以及移动过程中的惯性力。
