六角内螺纹泵用连接螺栓三维建模

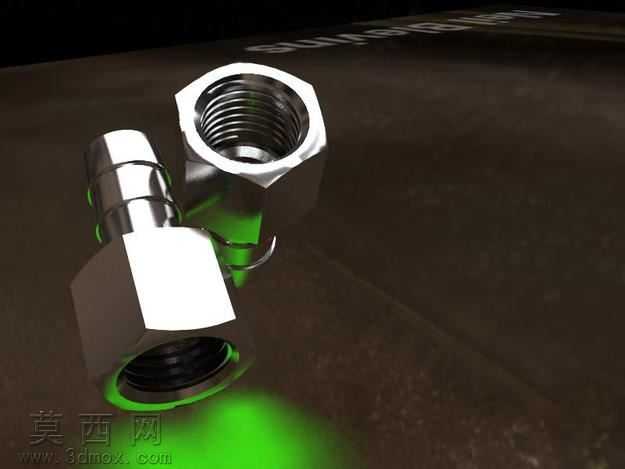

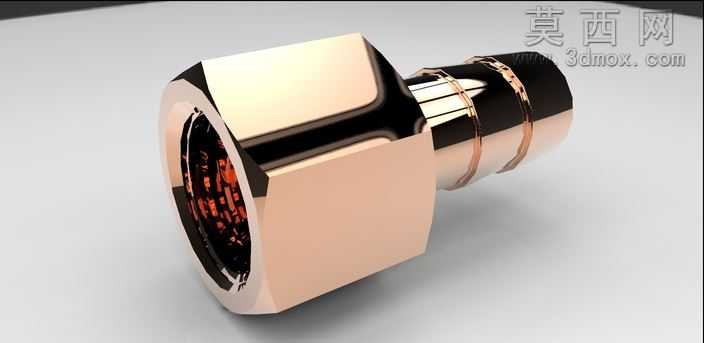

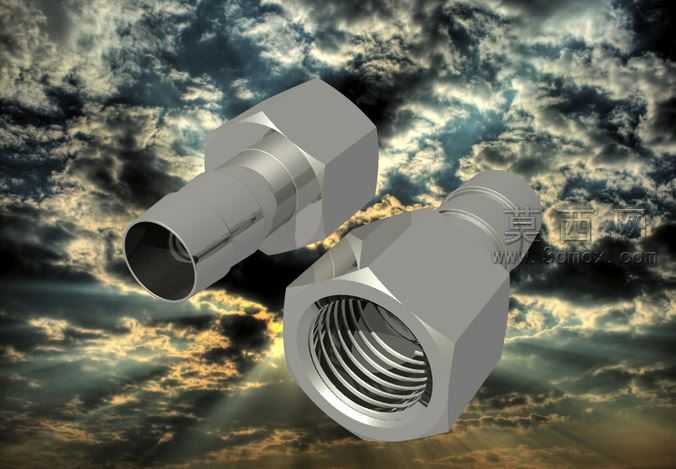

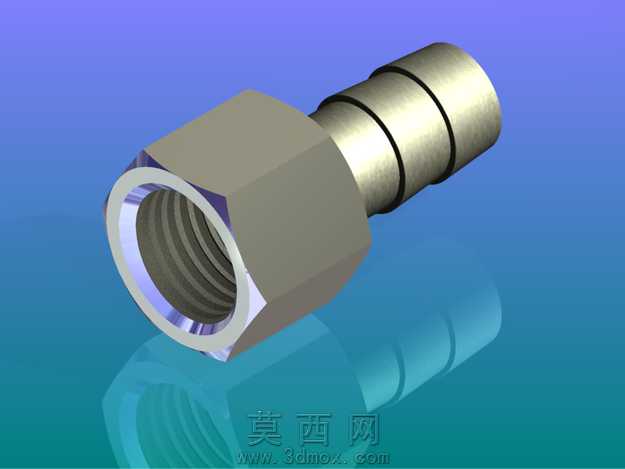

本模型为泵用连接螺栓的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制六角头部的截面草图，通过拉伸凸台命令生成六方主体结构，针对内螺纹部分严格遵循公制螺纹标准参数，先构建螺纹底孔特征，再通过扫描切除命令生成完整的牙型轮廓，保证螺纹牙距、牙高、牙型角完全符合行业通用规范，另一端的宝塔式插接结构通过多段不同直径的圆柱同轴叠加，再对衔接处做圆角过渡处理，避免应力集中的同时保证插接时的密封贴合度。渲染阶段采用金属不锈钢材质，调整材质的粗糙度参数至0.15，反射强度设置为0.8，添加环境HDR贴图模拟工业车间的光照环境，对六角棱边做轻微的倒角高光处理，还原金属机加工后的真实质感，内螺纹部分做哑光金属处理，区分内外结构的视觉层次。结构设计上充分考虑泵体管路连接的实际工况，六角头部的对边尺寸符合标准扳手的操作空间要求，内螺纹深度满足螺纹啮合的安全长度，插接端的多段凸环结构可适配不同内径的软管，装配后可承受管路内的流体压力，不会出现松脱渗漏问题。设计思路围绕泵类设备的管路连接需求展开，兼顾标准件的通用性与专用连接的适配性，所有特征参数均可编辑调整，可根据不同泵型的接口规格快速修改尺寸，直接用于装配验证、工程出图、3D打印样件制作等场景，模型的几何公差、形位公差均预留了标注接口，可直接对接生产加工环节的技术要求，整体结构无冗余特征，建模逻辑清晰，便于后续的版本迭代与参数修改。
