S型双头开口扳手结构设计

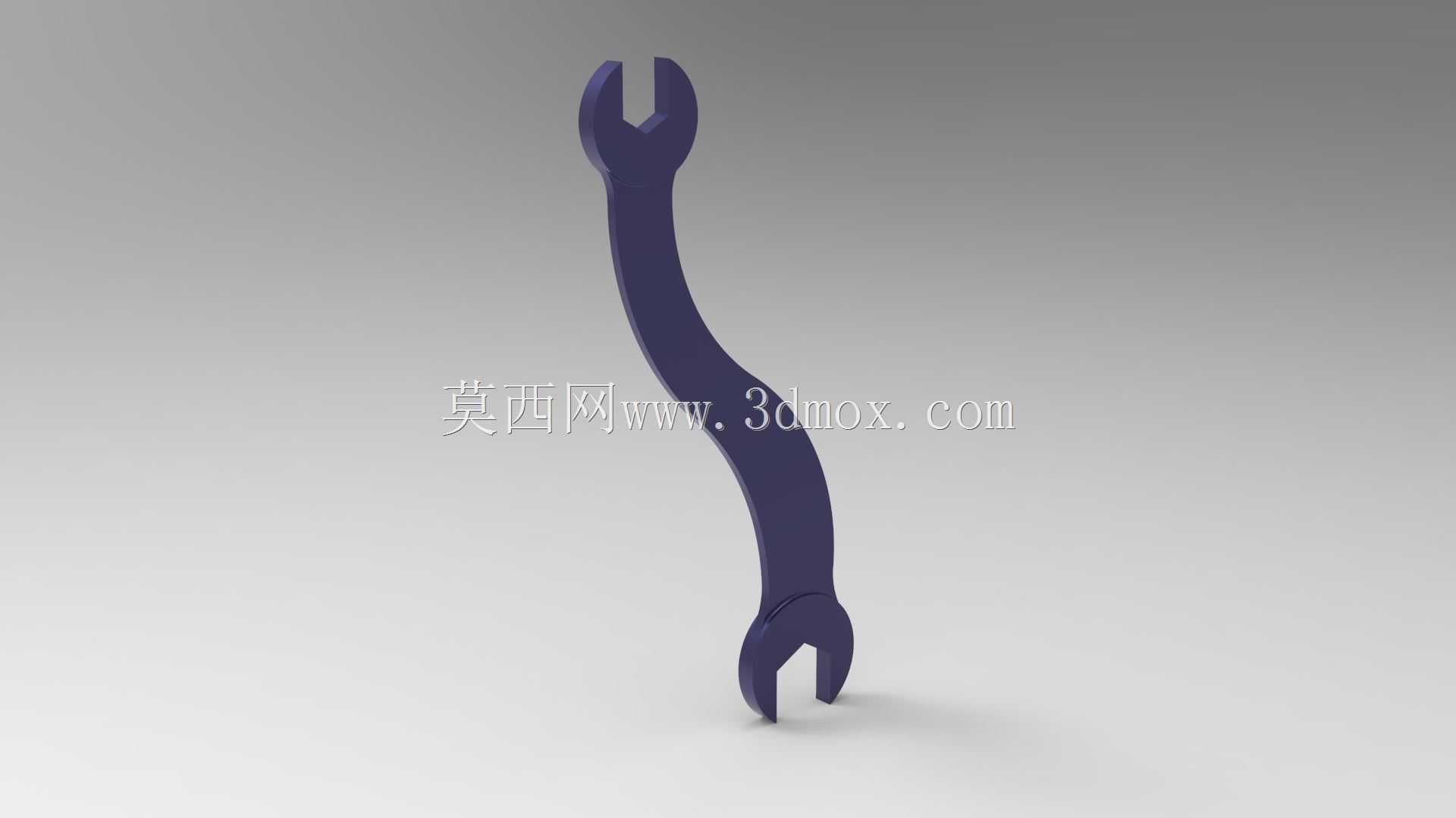

　　这款S型双头开口扳手是面向狭窄空间拆装作业开发的手动紧固工具，在常规直柄扳手无法伸入的设备缝隙、管路排布密集的安装场景中，能够凭借特殊的曲形杆身完成螺栓螺母的旋拧操作。不同于常规直柄双头扳手的直线力臂设计，该扳手的杆身采用连续平滑的S形弯曲结构，两端开口分别对应不同规格的外六角紧固件，作业时无需频繁更换工具即可适配两种常用尺寸的螺栓，有效减少工具切换的频次，提升狭小空间内的作业效率。从结构设计逻辑来看，扳手的开口部位严格遵循六角紧固件的啮合角度设计，开口两侧的受力面做了等厚处理，确保与螺栓六角面完全贴合，避免旋拧过程中出现打滑、棱角磨损的问题；杆身的弯曲弧度经过受力校核，既保证了作业时能够绕过相邻的零部件、管路等障碍物，

　　又不会因为曲形结构导致力臂受力时出现应力集中的薄弱点，整体杆身的截面采用扁平矩形设计，在保证结构强度的前提下尽可能压缩厚度，能够伸入间隙更小的安装位置。在实际设备运维、装配场景中，这类异形扳手常应用于机电设备内部管路接头紧固、汽车底盘狭窄部位螺栓拆装、机柜内部元器件固定等常规工具难以操作的工况，两端开口的尺寸搭配通常选取现场作业中高频配对使用的两种螺栓规格，比如常见的10mm与12mm、13mm与15mm等组合，作业时可根据紧固件位置选择合适的一端操作，S形的杆身能够让操作人员的手部避开周边尖锐的零部件、高温管路等危险源，提升作业的安全性。从安装边界适配性来看，扳手的整体长度控制在常规手动扳手的合理区间，

　　弯曲部位的最大外轮廓尺寸经过优化，在伸入作业空间时不会与周边部件发生卡滞，开口部位的厚度较常规扳手做了减薄处理，能够适配沉头螺栓、带垫片的薄型螺母等对工具插入厚度有要求的安装场景。建模过程中对扳手的受力过渡区域做了圆角处理，避免热处理过程中出现应力开裂的问题，同时杆身的握持部位虽然没有额外包覆防滑层，但表面的平整结构能够保证握持时的摩擦力足够，施加扭力时不会出现脱手的情况。这类异形手动工具的设计核心是在保证结构强度、啮合精度的前提下，尽可能提升工具对复杂安装空间的适配能力，弥补常规直柄工具在特殊工况下的使用局限，在设备售后运维、非标设备装配、现场应急维修等场景中有着不可替代的作用。
