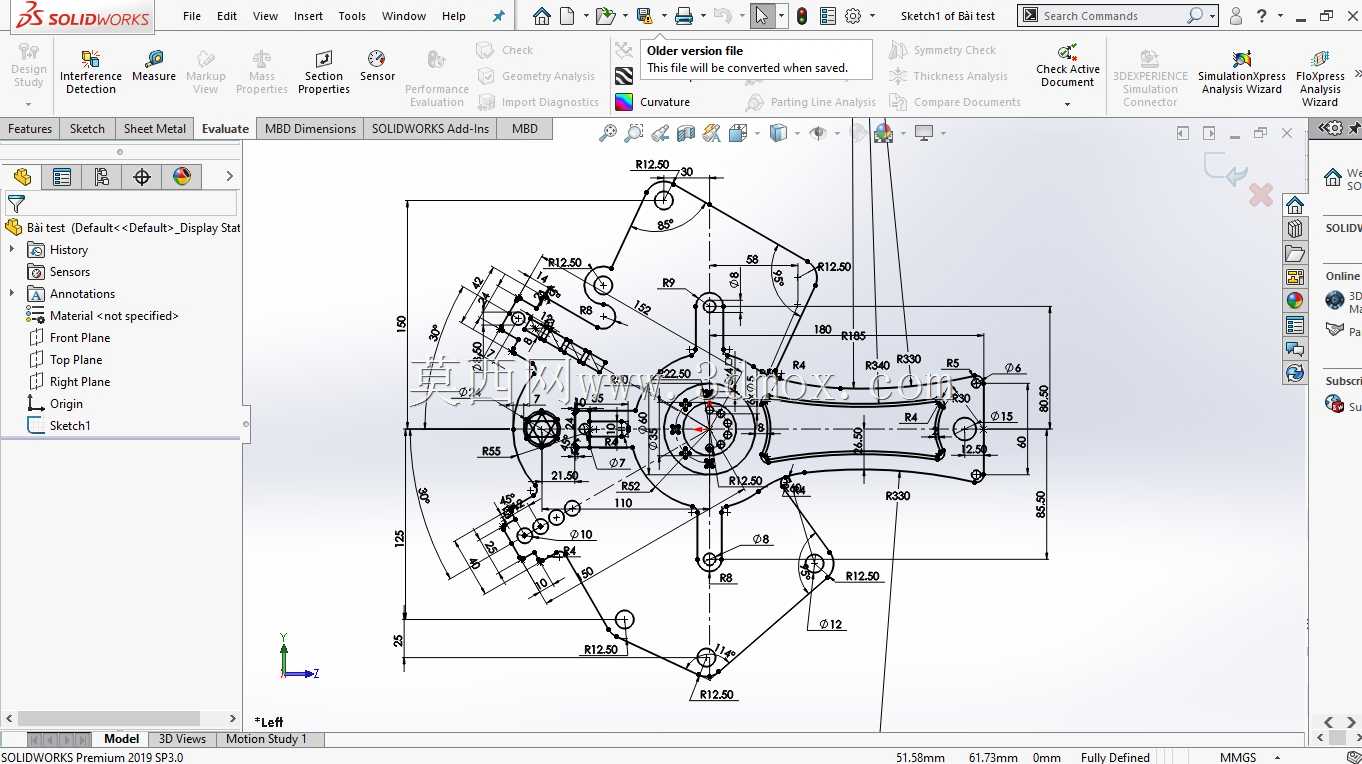

对称式机械连接构件工程练习设计图

　　该结构件采用中心对称式布局设计，整体轮廓以中心交汇点为基准向两侧延伸，所有安装孔位、圆弧过渡、连接臂结构均沿中心轴线呈镜像分布，这种设计能够在承受双向载荷时实现应力均匀分布，避免单侧应力集中导致的结构失效问题。从工程图的标注逻辑来看，设计过程中优先确定了中心基准孔的位置，以此为原点向外推导各连接臂的长度、弯折角度以及末端安装位的坐标，所有圆弧过渡的半径均结合相邻结构的壁厚做了匹配，既保证了结构的强度冗余，也避免了不必要的材料浪费。这类对称式连接构件常应用在需要双向同步传动、或者两侧受力均衡的机械联动场景中，比如工装夹具的同步夹持臂、小型传动机构的联动拨叉、自动化设备的对称式导向支架等，安装时可通过中心基准孔实现快速定位，

　　两侧的安装孔位可分别连接动作执行端与固定端，能够在往复运动过程中保持两侧动作的同步性，不会出现偏载卡滞的问题。从尺寸标注的细节来看，各安装孔的中心距公差、圆弧与直线段的衔接位置都做了明确标注，相邻结构的壁厚保持一致，在加工过程中无论是采用铣削成型还是钣金冲压，都能保证材料流动的均匀性，减少加工变形的概率。设计时针对连接臂的弯折位置做了圆弧过渡处理，没有采用直角衔接，能够有效分散弯折处的应力，在长期承受交变载荷的工况下，可大幅降低疲劳断裂的风险。图中所有孔位均标注了明确的位置尺寸与孔径参数，安装边界清晰，在实际装配时不需要额外做配钻加工，可直接按照标注尺寸完成与相邻部件的对接，中心孔作为定位基准，可与销轴类零件配合实现转动连接，

　　两侧的孔位可通过螺栓与其他构件完成刚性连接，整体结构没有冗余的设计元素，每一处几何特征都服务于受力传递与安装定位的需求，非常适合作为机械结构设计的基础练习案例，帮助设计者掌握对称结构的尺寸标注逻辑、基准选择方法以及应力分散的设计思路，理解从功能需求倒推结构形态的设计流程。
