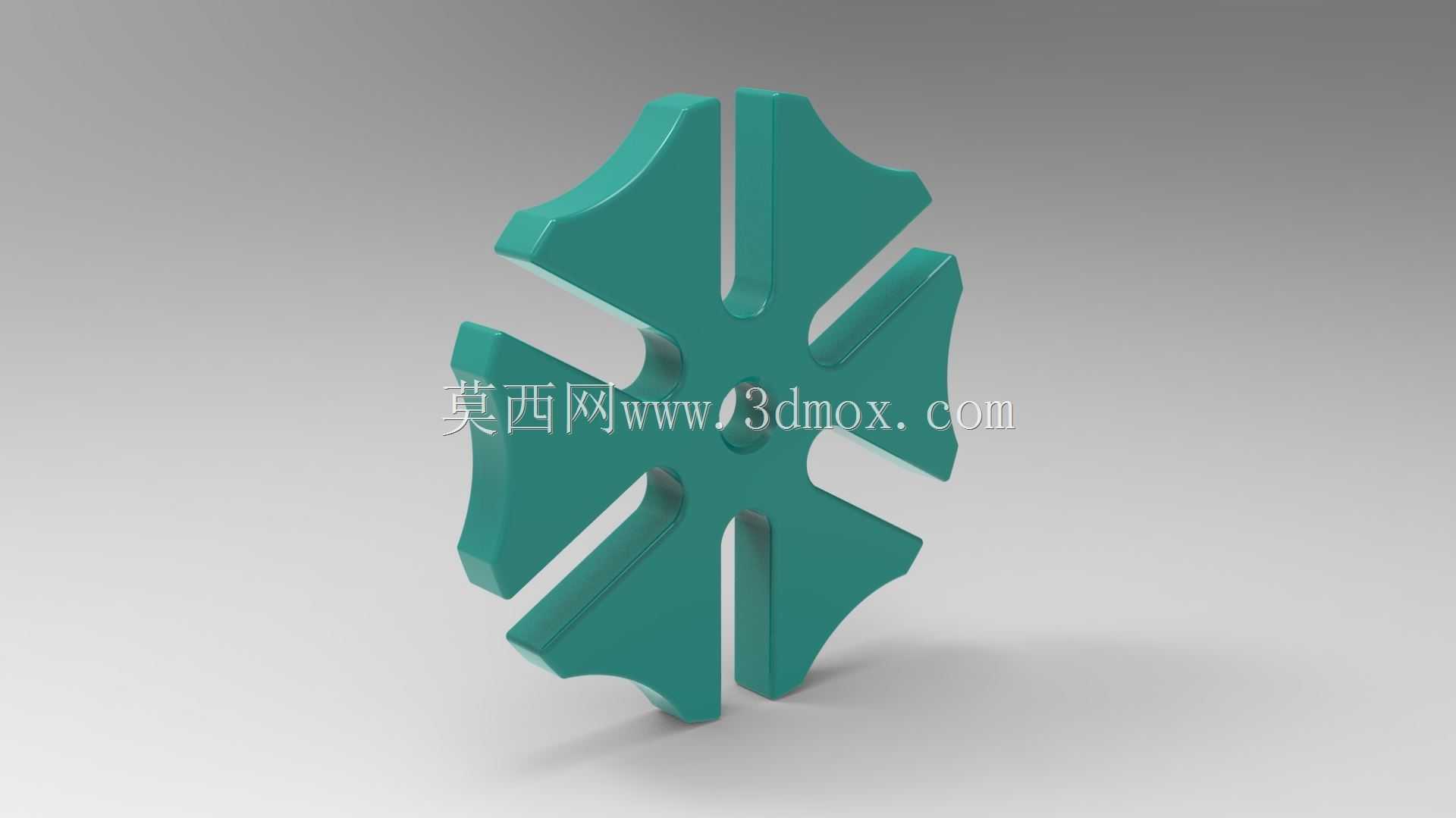

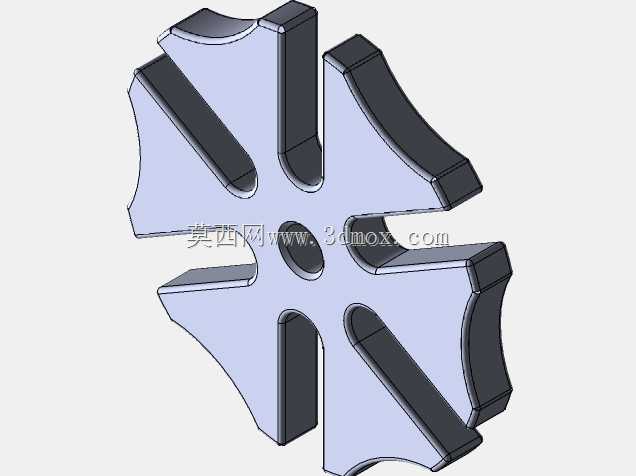

六瓣对称开槽异形轮状练习构件

　　这类六瓣对称的开槽轮状构件，常作为机械结构入门练习的典型载体，也可在小型传动、定位机构中作为间歇分度的配套元件使用，部分低速轻载的手动调节设备里，也能见到类似轮廓的卡位零件，依靠瓣片间的开槽实现与卡销的嵌合定位，完成档位切换或者角度固定的功能。从结构设计逻辑来看，整体采用中心对称的六瓣布局，每片瓣叶的外轮廓做了圆弧过渡处理，既避免尖锐边角带来的应力集中，也能在与配合件接触时减少刮擦磨损，瓣叶之间的通槽宽度均匀，槽边与瓣叶侧面保持垂直，保证卡合时的接触面积足够，不会出现局部压强过大导致的形变。中心位置设置的同轴通孔，是整个构件的安装基准，孔的轴线与构件端面保持严格垂直，安装时可通过销轴或者螺栓穿过中心孔，将构件固定在转轴或者安装座上，

　　安装边界需要预留至少超出瓣叶最大外圆3mm的径向空间，轴向空间要覆盖构件整体厚度，同时要保证槽位对应的卡销活动行程不被周边结构干涉。设计这类构件时，首先要确定中心孔的基准尺寸，再以中心为原点做六等分的角度定位，每60度分布一个瓣叶单元，单个瓣叶的外圆弧半径、槽的深度都要保持一致，避免动平衡出现偏差，尤其是如果用在转动场景下，对称度公差需要控制在0.05mm以内，防止转动时产生径向跳动。瓣叶的厚度方向做了等厚设计，边缘没有做额外的倒角或者拔模斜度，适合作为基础建模练习的素材，能帮助初学者掌握对称阵列、草图约束、拉伸切除这些基础建模操作，也能直观理解对称结构在机械设计里的平衡优势。实际应用中如果作为卡位零件使用，

　　瓣叶的接触面需要做表面硬化处理，提升耐磨性能，中心孔与安装轴的配合选用间隙配合，保证构件转动顺畅，同时槽口的边缘可以做微小的圆角处理，让卡销滑入槽位时更顺滑，减少卡滞的概率。这类结构虽然造型不复杂，但涵盖了机械零件设计里最基础的对称、基准、配合、应力规避等核心要点，不管是作为建模练习的素材，还是轻载机构里的功能零件，都有很实际的参考价值。
