红色立式按压式触发结构件设计

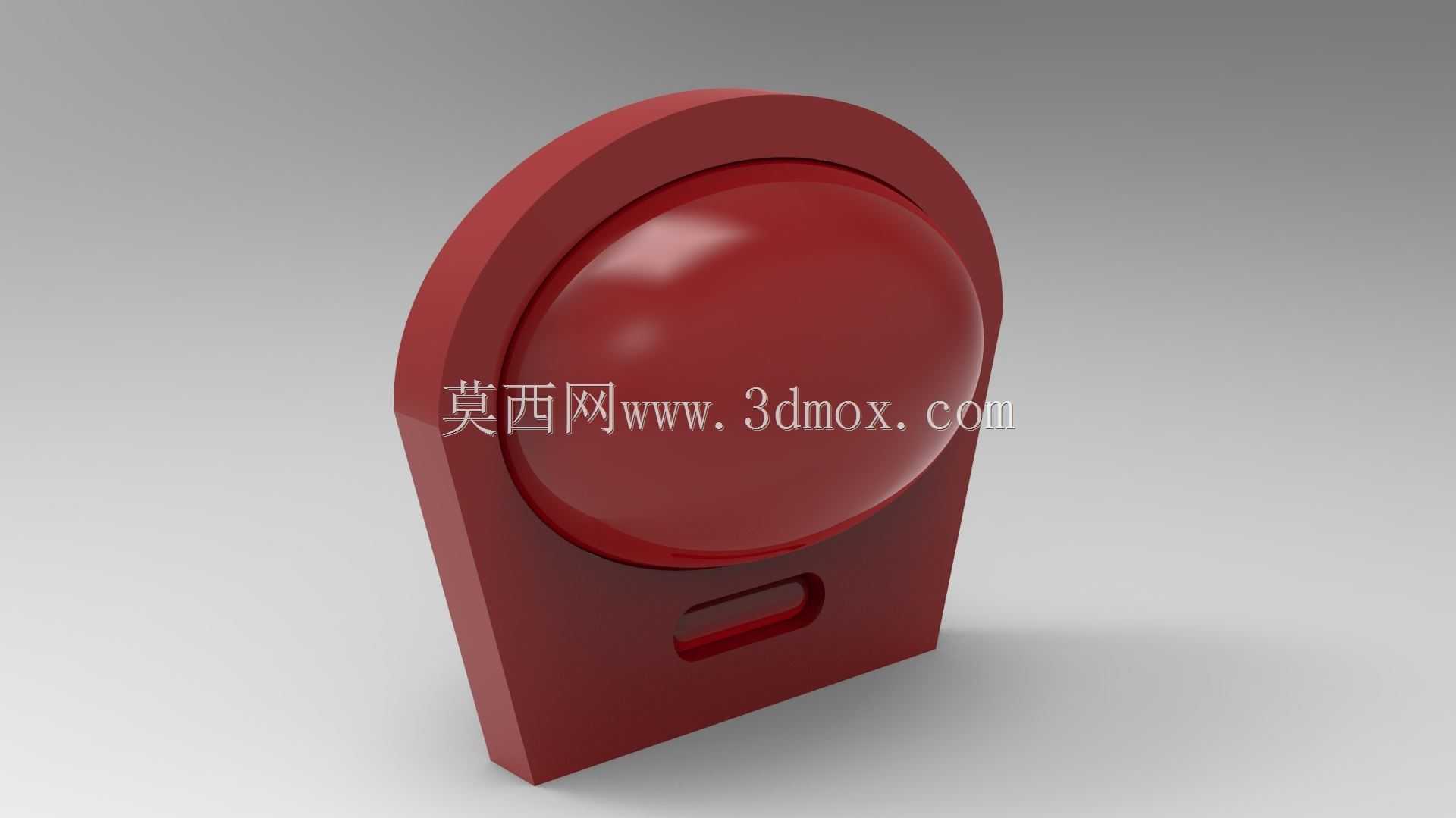

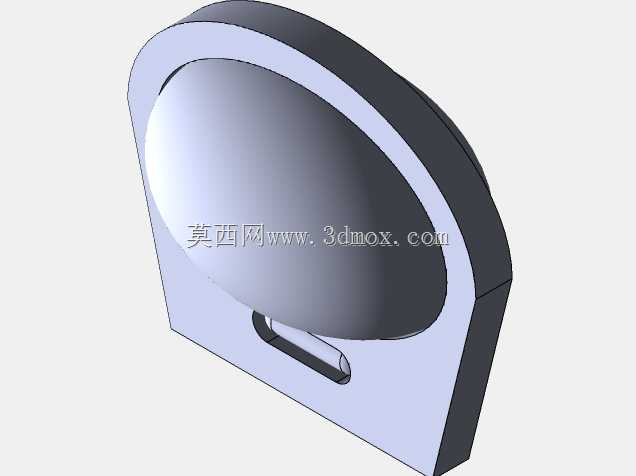

　　该结构件属于小型触发类功能构件，整体采用立式支座搭配半球形按压头的组合构型，主体材质可选用工程塑料注塑成型，也可根据使用场景更换为金属材质做高负载适配。从实际应用场景来看，这类构件常被集成在小型控制台、桌面型设备的操作面板区域，作为手动触发的信号输入部件使用，也可适配在小型玩具、教学演示装置中作为按压交互单元，部分低负载的气动回路中也可将其作为手动气路开关的触发端使用，按压行程内可触发行程开关、微动阀等底层元件，完成信号或介质通路的切换。

　　从功能特性上看，半球形的按压头做了大圆角过渡处理，按压接触面没有尖锐棱角，手动操作时触感顺滑，不会出现硌手的问题，按压头与后方的环形支座做了嵌套式配合，按压过程中半球头可沿支座的轴向做小范围往复移动，不会出现径向偏移卡滞的问题。支座底部为平板式安装结构，下方预留的长条形槽位可用于穿设接线或者气路管路，同时也可作为安装定位的辅助卡槽，适配面板卡装或者螺丝固定两种安装方式，安装边界可适配厚度2-5mm的设备面板，平板支座的背面可直接贴合安装基面，不需要额外做避让沉孔，安装时仅需在对应面板位置开出与支座外轮廓匹配的安装孔即可完成装配。

　　设计思路上优先考虑了按压操作的人机交互合理性，半球头的凸起高度控制在手指按压的舒适行程范围内，按压反馈清晰，整体结构没有多余的复杂特征，所有转角都做了工艺圆角处理，不管是注塑加工还是3D打印试制都能顺利脱模，不需要额外设计复杂的抽芯结构，加工难度低，试制周期短。支座的环形外圈既作为按压头的导向限位结构，同时也能在按压头受到侧向冲击力时提供防护，避免按压头受侧向力出现断裂或者卡滞，提升构件的整体抗磕碰能力。

　　从结构细节来看，按压头与支座的配合间隙控制在0.1-0.2mm之间，既保证移动顺畅，又不会出现过大的旷量，底部的长槽宽度适配常规的导线与微型气管外径，穿线后不会与活动的按压头产生干涉。整体外形尺寸紧凑，占用安装空间小，可在密集排布的操作面板上多组阵列使用，不会出现相邻构件的操作干涉，红色的外观配色也符合急停、触发类操作件的视觉识别习惯，操作人员可快速识别操作位置，降低误操作概率。这类简易结构也非常适合作为三维建模练习的基础案例，通过绘制该构件可熟练掌握旋转凸台、拉伸切除、圆角特征等基础建模命令的使用，理解活动构件之间的配合间隙设计逻辑，掌握安装结构的设计要点。
