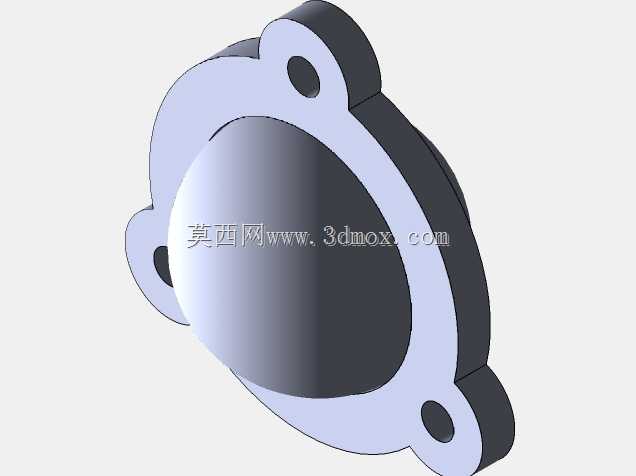

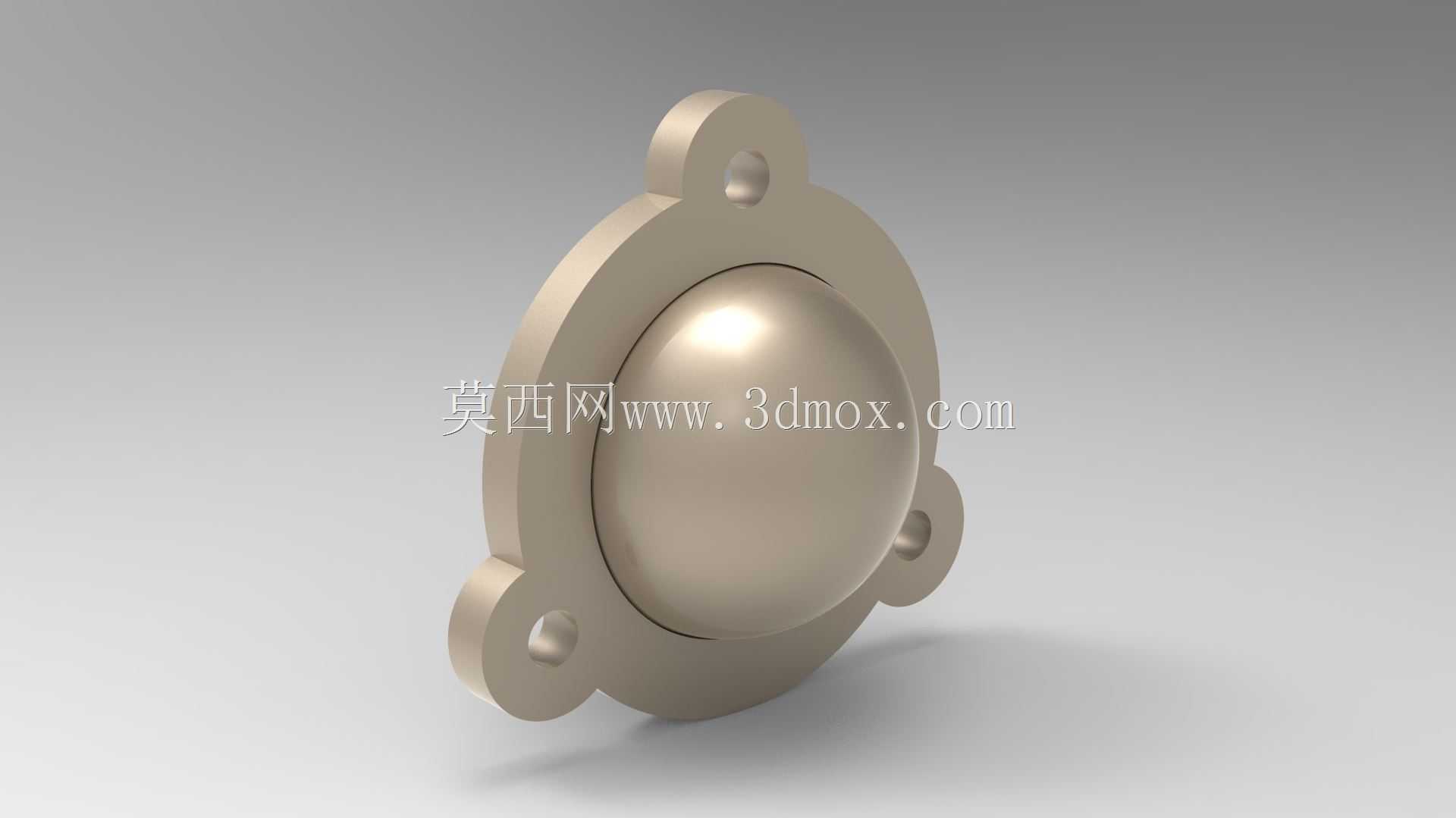

带三耳安装位球面密封压盖结构

　　这类带三耳安装位的球面压合构件，常应用在低压流体管路末端、小型腔体的密封封堵场景，也可作为气动元件的端盖使用，依靠球面的均匀受力特性，配合密封垫片实现接触面的紧密压合，避免腔体内部介质出现渗漏问题。从结构设计逻辑来看，主体采用外凸球面构型，相比传统平面压盖，球面结构在承受内部介质压力时，能将垂直作用的压力均匀分散到整个球面壳体上，降低局部应力集中的风险，在同等壁厚条件下可承受更高的内部压力，同时减少构件受压力变形导致的密封失效概率。三个安装耳沿法兰外缘120度均匀分布，每个安装耳上预制光孔，安装时可通过螺栓穿过光孔与对接基座连接，三耳均布的设计相比两耳结构，安装后受力更均衡，不会出现单侧压紧力不足导致的密封面翘曲问题，

　　同时相比四耳结构减少了紧固件的使用数量，降低装配工作量，适配安装空间受限的小型设备腔体。设计时需要重点关注安装耳的位置度公差，三个安装孔的中心需分布在同一分度圆上，孔轴线与构件主轴线保持平行，避免安装时出现螺栓别劲、无法顺利穿入的问题；球面与外缘法兰的过渡位置采用圆角衔接，避免直角过渡带来的应力集中，防止构件在受压或装配锁紧过程中出现过渡位置开裂的问题。安装边界方面，法兰外缘的直径决定了适配的密封垫片尺寸，三个安装耳的外伸长度需匹配对接基座的安装孔位分布，安装孔的直径需适配对应规格的紧固件，球面的凸起高度不能超出设备外部的安装空间，避免与周边其他零部件产生运动干涉。实际应用中，这类构件多采用金属材质加工，表面做防锈处理，可适配水、低压气体、低粘度油品等多种介质的密封场景，在小型气动设备、民用管路配件、小型液压辅件中都有广泛应用，建模时需要重点保证球面的曲率连续性，以及安装耳与法兰主体的衔接强度，避免出现结构薄弱点。
