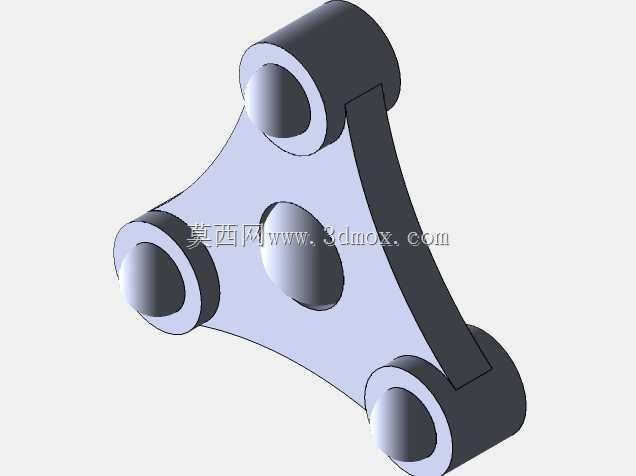

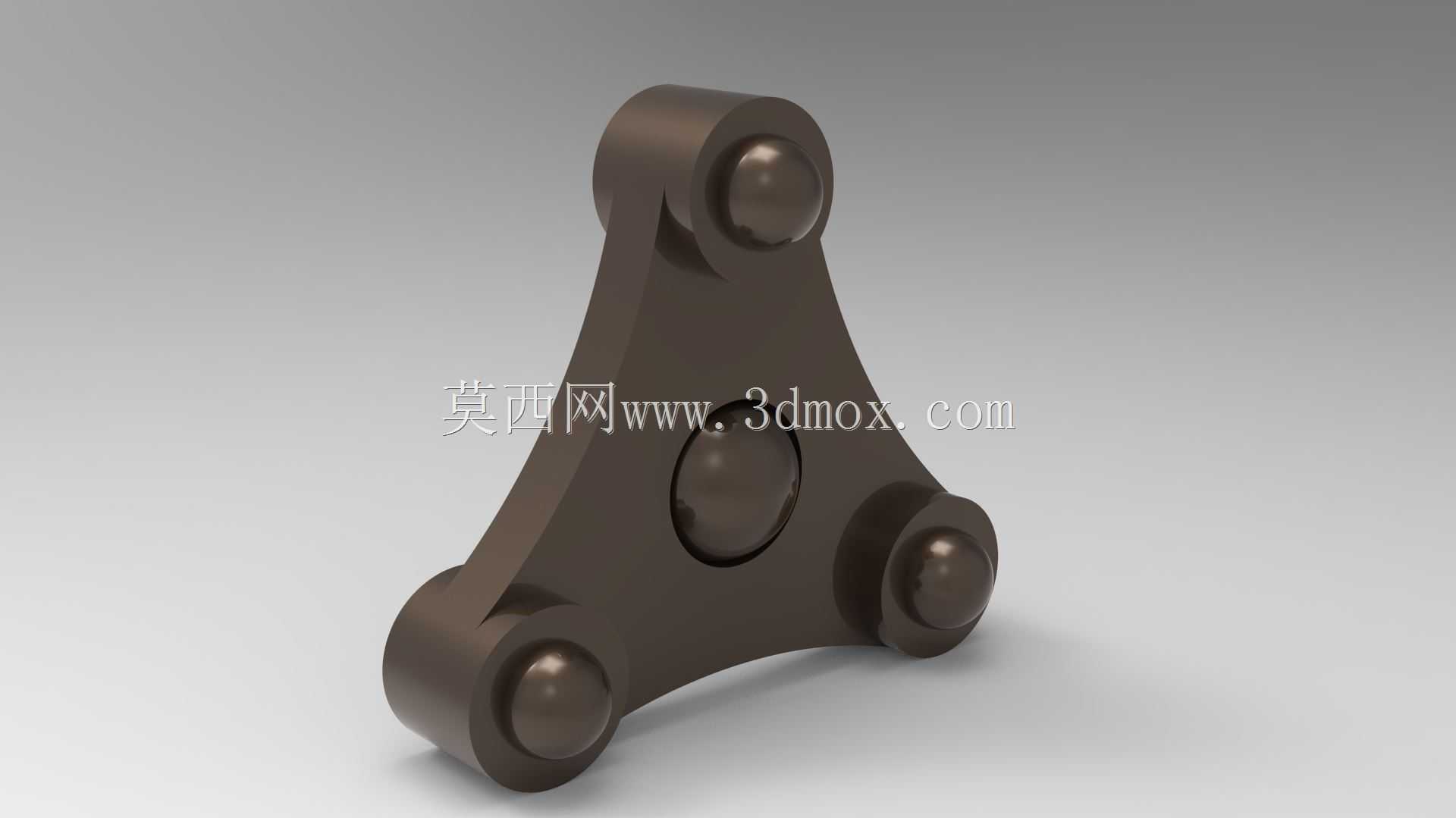

这款三角构型的结构件,最初是作为机械结构建模练习的载体设计,其构型逻辑可延伸至小型手持解压配件、轻量化定位连接件等场景的结构参考。从实际功能适配来看,三个支臂端部的球形凸台采用等半径设计,中心位置设置同规格内嵌球形结构,所有球面与支臂本体的衔接处均做了连续过渡圆角处理,避免应力集中的同时,也保证了手持接触时的顺滑触感,若作为指尖陀螺类配件使用,三个端部凸台可作为配重块安装位,通过调整凸台内部的配重密度,就能适配不同转动惯量的使用需求,中心内嵌结构可直接嵌入标准微型轴承,无需额外加工轴承安装座,减少装配工序。
设计过程中优先考虑了对称构型的加工可行性,整体采用120°三等分中心对称布局,三个支臂的截面为渐变梯形,从中心位置向端部逐步收窄,在保证整体结构刚度的前提下尽可能削减非必要壁厚,既适合3D打印快速成型,也适配传统铣削加工的走刀路径,无需特殊工装即可完成单次装夹加工。安装边界方面,三个端部球面的中心距保持严格等距,若作为设备内部的定位连接件使用,三个凸台可直接卡入对应规格的定位凹槽,中心球面可作为浮动定位的接触点,适配小空间内的三点定位需求,整体外轮廓的最大回转半径控制在常规手持尺寸范围内,支臂边缘做了0.5mm的倒角处理,避免锐边划伤。
从结构特性来看,整体无薄壁悬空结构,所有加强筋与支臂本体融合为一体,不存在装配间隙,若采用金属材质加工,可通过表面氧化处理提升耐磨性能,作为小型传动机构的偏心配重块使用时,三等分的配重布局能保证高速转动时的动平衡,无需额外做动平衡校正;若作为教学练习件使用,其涵盖了球面建模、对称阵列、过渡圆角、薄壁抽壳等多个基础建模特征,适合初学者掌握基础建模逻辑,同时其构型的参数化调整空间充足,可通过修改支臂长度、球面半径、中心开孔尺寸快速衍生出不同规格的变体结构,适配不同的使用场景。
