金属异形曲面连接挂扣结构设计

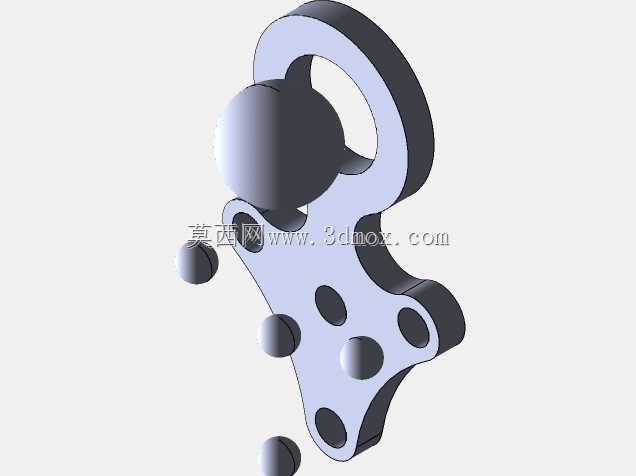

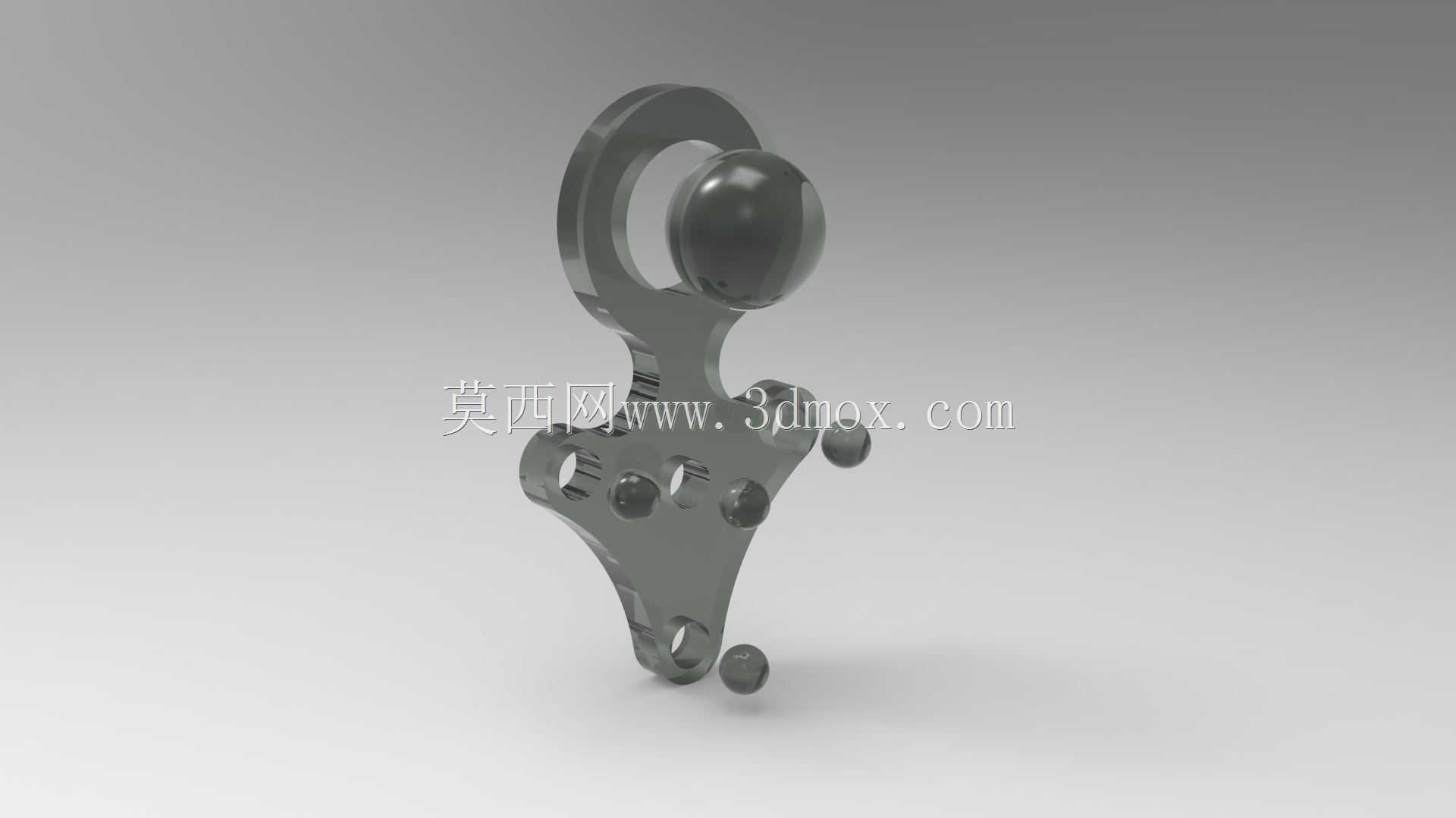

　　该异形金属连接件的设计，最初是面向小型穿戴类五金配件的结构练习场景，核心是验证多曲面过渡下的壁厚均匀性控制，以及不同直径球头与基体连接位置的应力分布合理性。从实际应用场景来看，这类带挂环的多凸点结构，可适配小型装饰挂件、便携工具快挂扣的功能需求，顶部的环形结构用于穿设挂绳或对接快挂基座，基体上分布的不同尺寸球形凸点，既可以作为卡位结构配合对应凹槽实现快速卡接，也能作为装饰性结构提升外观辨识度。设计过程中优先处理了曲面与平面衔接处的圆角过渡，所有棱边均做了R0.8以上的倒圆处理，避免应力集中导致的结构断裂，同时控制整体壁厚在2.5mm-3mm区间，既保证金属压铸或机加工过程中的成型良品率，也能满足日常使用下的抗弯折、抗冲击强度要求。

　　外形尺寸上，整体高度控制在65mm以内，顶部挂环的内孔直径为12mm，可适配直径10mm以内的挂绳或挂轴，基体最宽处为28mm，安装时不需要额外预留过大的操作空间，侧边的凸点突出基体表面最大距离为4mm，卡接配合时的嵌入深度控制在3mm，既能保证卡接后的连接稳定性，也不会因为嵌入过深导致拆卸困难。结构上特意将底部的支撑脚做了收窄处理，放置时可以保持直立状态，方便后续的表面处理工序操作，各个球形凸点与基体的连接位置均做了渐变过渡处理，避免直角连接带来的应力集中问题，同时也减少了加工过程中刀具的频繁换向，降低机加工的走刀难度。这类结构在实际量产时可采用锌合金压铸工艺一次成型，后续只需要做简单的抛光和表面镀层处理即可，

　　不需要额外的拼接或焊接工序，能有效控制生产环节的成本。建模过程中重点验证了不同角度下的曲面顺滑度，通过曲率分析工具反复调整曲面控制点，确保所有过渡面的曲率变化连续，没有出现突兀的折面或曲率突变区域，避免后续成型时出现表面流痕或应力开裂问题。
