曲面拼接异形练习结构件

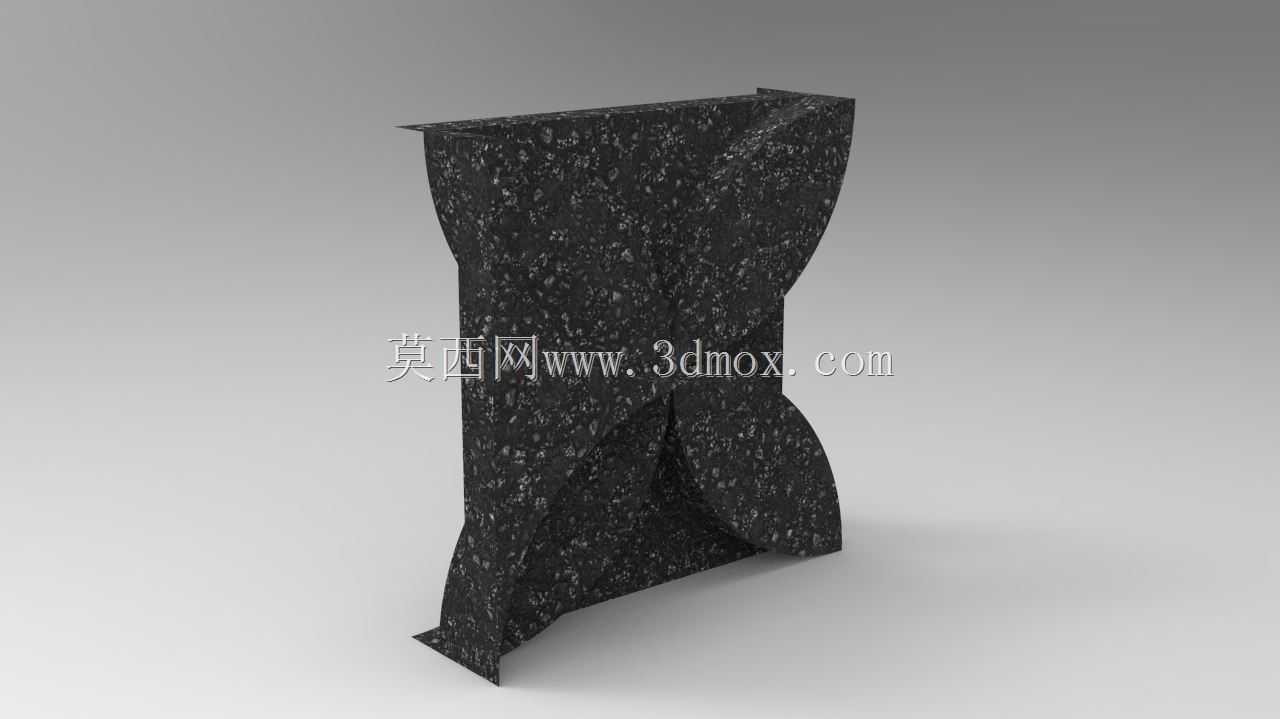

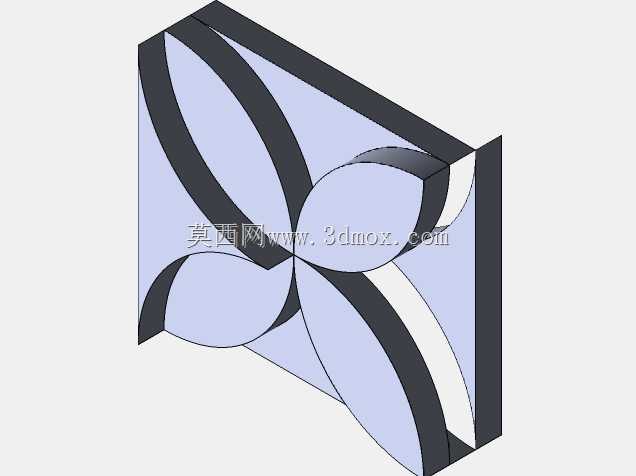

　　该异形曲面构件属于结构设计练习类实体，核心用于三维建模从业者掌握多曲面拼接、空间曲率过渡的实操技能，在日常机械结构设计工作中，这类曲面拼接逻辑可迁移应用到非标设备的异形护罩、流体导流构件、工艺装饰结构件的实际设计场景中。从实际功能特性来看，该构件采用四组对称分布的弧面与中心平面拼接成型，相邻曲面之间做了G1级曲率过渡，没有出现曲面褶皱、边界错位的建模问题，所有拼接棱边都做了等半径圆角处理，避免应力集中的同时，也能让后续如果做实体加工时，不会出现尖锐棱边的加工干涉问题。设计思路上，该练习件没有采用常规的拉伸、切除等基础建模命令堆叠，而是先绘制中心基准平面的轮廓草图，再分别向四个方向延伸出不同曲率的弧面，通过曲面剪裁、缝合、

　　加厚的流程生成实体，整个建模过程重点训练空间曲面的边界约束控制能力，让设计者能精准把控不同方向曲面的衔接公差，避免出现曲面加厚失败、实体生成破面的常见问题。从安装边界与尺寸逻辑来看，该构件上下两端预留了平直的安装边，安装边的平面度公差可控制在0.1mm范围内，四个方向的弧面最大外轮廓没有超出安装边的外接矩形边界，在实际应用到设备上时，不会和周边的管线、相邻构件产生装配干涉，构件整体壁厚均匀，没有出现局部壁厚过薄导致的结构强度不足问题，也没有局部壁厚过厚导致的注塑或3D打印时的缩痕缺陷。这类练习构件的建模逻辑，还能帮助设计者理解空间对称结构的尺寸标注方法，掌握在复杂曲面上建立基准特征的技巧，在后续面对实际项目中的异形结构设计时，

　　能快速理清建模思路，减少建模过程中的特征冗余，提升模型的可编辑性，方便后续根据实际装配需求调整曲面曲率、安装边尺寸等参数，避免因为建模逻辑混乱导致的参数修改后模型报错问题。在实际的设备应用场景中，这类对称曲面结构还可以作为设备的装饰性支撑构件，或者流体管道中的异形导流段，通过曲面的平滑过渡减少流体阻力，也能作为工装夹具中的异形定位块，匹配特殊外形工件的定位需求，整个结构的建模过程覆盖了曲面建模从草图绘制、曲面生成到实体转换的全流程核心操作点，是非常实用的基础技能训练载体。
