挖掘机配套U型机架与车顶防护框架结构

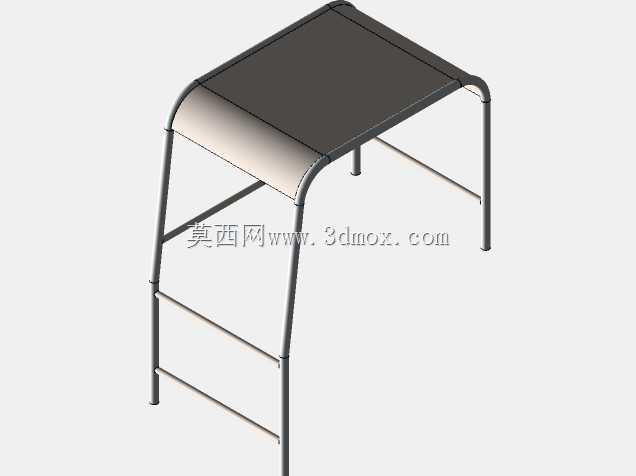

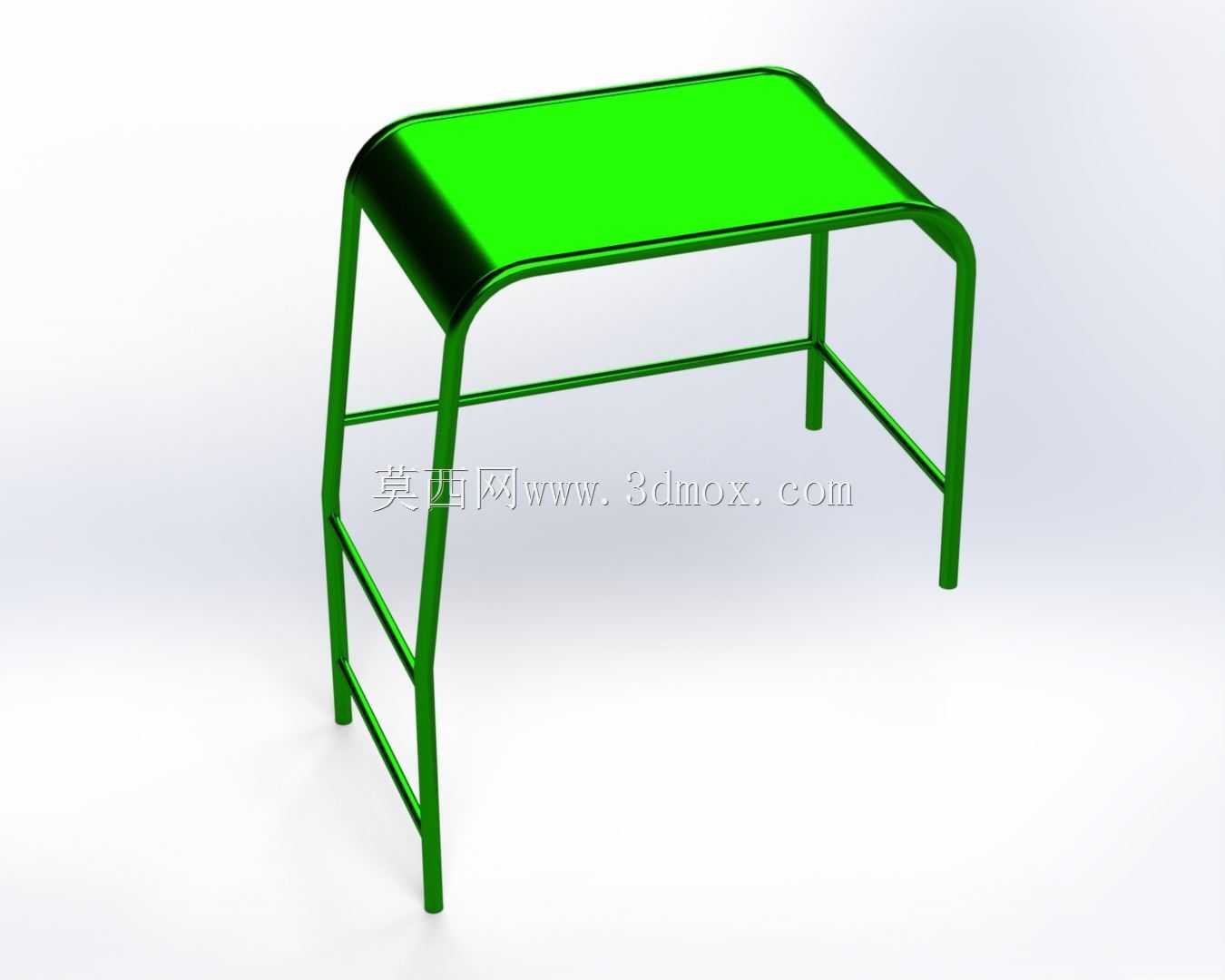

　　该结构件为小型挖掘设备配套的上部承载框架与车顶防护一体化构件，主要应用于微型挖掘作业设备的上部机身承载场景，承担作业过程中上部覆盖件安装支撑、操作人员防护、附属部件挂载的核心功能。从结构设计逻辑来看，整体采用一体化弯管成型的U型主框架作为核心承载主体，主支撑腿采用等径圆管弯折工艺，省去了多段管材拼接的焊接工序，既降低了焊接变形带来的尺寸公差累积，也提升了框架整体的抗扭刚度，在设备行进于颠簸非铺装路面、作业时承受侧向载荷的工况下，能够有效分散应力，避免焊缝位置出现应力集中开裂的问题。框架顶部采用平面封闭型承载面设计，边缘做圆弧过渡处理，既可以直接作为车顶防护板的安装基准面，也能在发生坠物冲击时通过圆弧面分散冲击力，

　　避免尖锐棱角导致的应力断裂。侧面设置的横向连接杆件，除了提升框架整体的结构稳定性之外，还可作为液压管线、电气线束的固定挂载点，规范上部机身的管线排布，减少作业过程中管线晃动、剐蹭导致的破损风险。从安装边界来看，四根主支撑腿的下端安装面与机身上部的安装支座完全匹配，安装孔位采用同轴度公差控制，装配时无需额外修配即可完成定位，支撑腿的弯折角度经过反复校核，既保证了顶部承载面的离地高度满足操作空间要求，也不会超出设备整机的宽度边界，避免在狭窄巷道、狭小作业空间内通行时出现框架剐蹭障碍物的问题。在功能设计层面，该框架兼顾了防护与承载双重属性，顶部平面可根据作业需求加装防护网、警示灯、作业照明等附属部件，

　　侧面的梯状杆件结构还可作为操作人员上下设备的辅助踩踏支撑，无需额外加装爬梯构件，进一步压缩了上部结构的整体重量。结构的壁厚选择经过载荷校核，在满足额定承载、抗冲击要求的前提下尽可能降低构件自重，避免上部结构过重导致设备整机重心上移，影响作业时的整机稳定性。框架的所有弯折位置均做了圆角过渡处理，没有尖锐的棱角突出，既能够避免作业过程中剐蹭操作人员，也能减少应力集中点，提升构件的疲劳寿命，在长期交变载荷作用下不会出现弯折位置开裂的问题。
