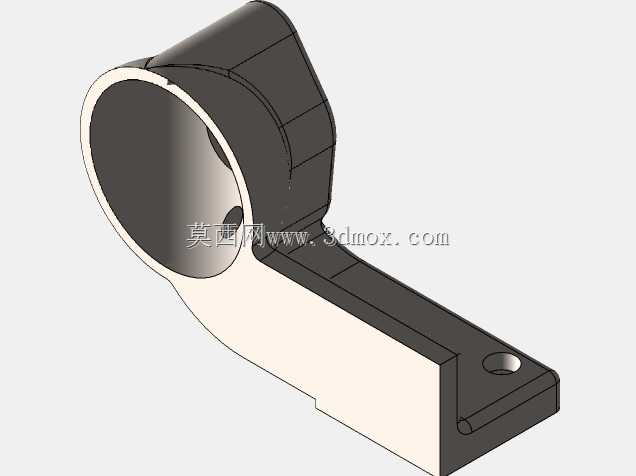

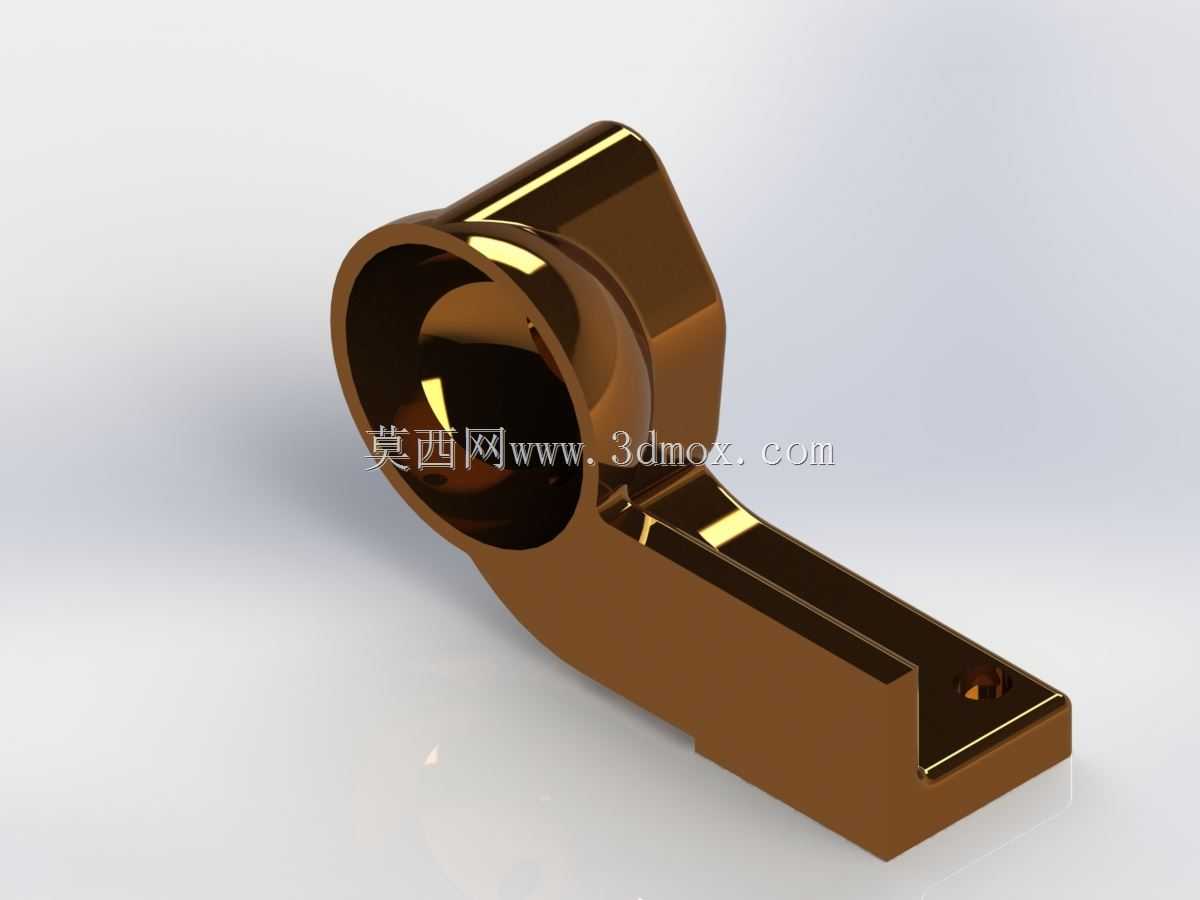

带安装座筒状连接支撑结构件

　　该结构件属于机械传动与支撑系统中的典型连接件，主要应用于中小型动力传输、工位定位以及辅助支撑场景，常见于轻工自动化生产线、小型设备的动力端转接部位，也可作为教学实训中结构建模与力学分析的典型练习载体。从功能特性来看，零件一端的筒状内腔可适配对应直径的轴类、杆类部件，通过过盈配合、键连接或者顶丝锁紧的方式实现与外接部件的刚性连接，能够传递一定的径向载荷与小幅扭矩，避免外接部件运行过程中出现径向窜动；另一端的平板式安装座预留了安装孔位，可通过螺栓紧固在设备基板、机架立面或者安装平台上，为整个连接结构提供稳定的固定基准，抵消外接部件运行时产生的振动与偏移力。设计过程中优先考虑了应力分布的合理性，筒身与安装座的衔接位置采用了大圆弧过渡结构，

　　避免直角连接处出现应力集中，在长期承受交变载荷的工况下降低断裂风险；筒状部分的壁厚经过合理核算，既保证了足够的结构强度，避免装配时出现形变，也控制了整体零件的重量，适配轻量化设备的装配需求。安装边界方面，平板安装座的底面为精加工基准面，平面度控制在合理公差范围内，保证安装后与固定面完全贴合，不会出现安装倾斜导致的同轴度偏差；筒状内腔的轴线与安装座底面保持严格的平行度要求，确保外接轴类部件安装后与安装基准的位置精度符合装配要求，避免出现卡滞、偏磨等问题。零件整体外形流畅，无多余的冗余结构，所有棱边均做了倒角处理，既去除了加工过程中产生的毛刺，避免装配时划伤操作人员，也减少了应力集中点。在实际建模过程中，

　　需要重点关注筒体内腔与安装座孔位的位置公差，过渡曲面的曲率连续性，确保模型在后续导入工程图模块时能够直接生成符合加工要求的图纸，也可直接导入有限元分析软件进行载荷模拟，验证不同工况下的结构形变情况，为后续的零件优化、加工工艺制定提供准确的三维数据支撑。
